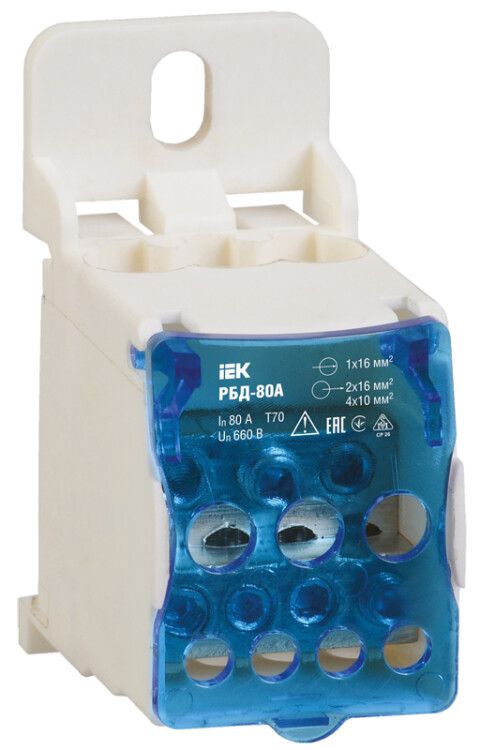

Блок распределительный РБД-80А, 80А, 7 контактов, на DIN-рейку IEK (ИЭК) RBD-80

Блок распределительный на DIN-рейку РБД-80А от IEK предназначен для надёжного соединения одного основного провода с несколькими ответвлениями меньшего сечения. Применяется в силовых и квартирных распределительных щитах, где требуется организовать чёткую и безопасную разводку проводов. Артикул rbd-80 соответствует серийному решению IEK для профессионального монтажа.

Назначение и область применения

Блок распределительный на DIN-рейку РБД-80А используется для объединения одного проводника большего сечения с несколькими более тонкими жилами. Это особенно удобно при подключении групповой автоматики, заземления, нулевых шин или распределении питания от одной фазы к нескольким потребителям. Подходит для установки как в промышленных шкафах, так и в бытовых распределительных щитках. Может применяться как главная заземляющая шина.

Технические характеристики

• Номинальное напряжение: 660 В - работает в сетях до 1000 В переменного тока частотой 50 Гц
• Номинальный ток: 80 А - выдерживает нагрузку до этого значения без перегрева
• Количество полюсов: 1 - однополюсный, для одной цепи (фаза, ноль или PE)
• Диапазон сечений подключаемых проводов: 4–16 мм2 - можно подсоединить жилы именно такого сечения
• Количество соединений: 7 (4 × 4–10 мм2, 3 × 10–16 мм2) - нельзя использовать провода меньше 4 мм2 или больше 16 мм2
• Способ подключения: винтовой - требует затяжки отверткой, обеспечивает прочный контакт
• Материал корпуса: негорючий пластик - самозатухающий, не распространяет пламя
• Материал контактов: латунь с защитным покрытием - устойчив к окислению, долговечен
• Диапазон рабочих температур: от -40 до +70 C - подходит для холодных помещений и нагретых шкафов
• Срок службы: 10 лет - рассчитан на длительную эксплуатацию без замены
• Цвет: серый - совпадает с цветовой гаммой большинства шкафов IEK
• Ударопрочность: да - выдерживает механические воздействия при монтаже и эксплуатации
• Защита контактов: да - крышка предотвращает случайное прикосновение к токоведущим частям

Совместимость и монтаж

Блок распределительный на DIN-рейку РБД-80А легко крепится на стандартную DIN-рейку шириной 35 мм. Также возможна фиксация на панели щита с помощью двух винтов - это полезно при установке в нестандартных условиях или на вертикальных поверхностях. Для монтажа достаточно отвертки. Кабели зачищаются на 8–10 мм, вставляются в клеммы и плотно затягиваются. Нельзя использовать провода сечением менее 4 мм2 или более 16 мм2 - они не войдут в клеммы или вызовут плохой контакт.

Безопасность и стандарты

Конструкция РБД-80А соответствует требованиям безопасности: все токоведущие части закрыты, исключено случайное прикосновение. Материал корпуса - негорючий пластик, что снижает риск возгорания. Устройство рекомендовано для проектирования в соответствии с нормами электроустановок. Соответствует требованиям к использованию в распределительных устройствах до 1000 В.

Преимущества

• Чёткая организация проводов - вместо хаотичной скрутки создаётся компактная и доступная система
• Высокая надёжность контакта благодаря латунным клеммам с антикоррозийным покрытием
• Закрытые клеммы повышают безопасность при обслуживании
• Подходит как для слаботочных, так и для силовых цепей
• Стандартный форм-фактор - совместим с любыми DIN-рейками и шкафами IEK и других производителей

Ограничения применения

• Не применяется для многожильных проводов сечением менее 4 мм2 - клемма просто не держит
• Нельзя подключать провода сечением свыше 16 мм2 - не поместятся в клемму
• Не предназначен для постоянного погружения в воду или влажных средах без дополнительной защиты
• Не является устройством коммутации - не имеет функции включения/выключения
• Не следует использовать в цепях с импульсными нагрузками выше 80 А - возможен перегрев

Примеры использования

• Подключение трёх автоматических выключателей к одному входному фазному проводу 16 мм2
• Создание общей нулевой шины в квартире через один провод N от счётчика
• Разветвление заземляющего проводника (PE) на несколько точек оборудования
• Распределение питания от одного контура к нескольким светильникам или розеткам
• Формирование заземляющих шин в промышленном щите с множеством машин

Практические советы

• Перед монтажом проверьте сечение всех подключаемых проводов - только 4–16 мм2 допустимы
• Зачищайте жилы точно на 8–10 мм - слишком длинный конец может выпасть, слишком короткий - плохо зажмётся
• Затягивайте винты равномерно, без усилия - переусиливать нельзя, чтобы не повредить латунь
• При установке в щит с большим количеством блоков - располагайте РБД-80А рядом с источником питания, чтобы минимизировать длину перемычек
• Для удобства обслуживания используйте эти блоки как точки перехода между медью и алюминием - только если соблюдены условия контакта (не смешивать материалы без переходных элементов!)
• Проверяйте состояние клемм каждые 2–3 года - особенно в помещениях с повышенной влажностью
