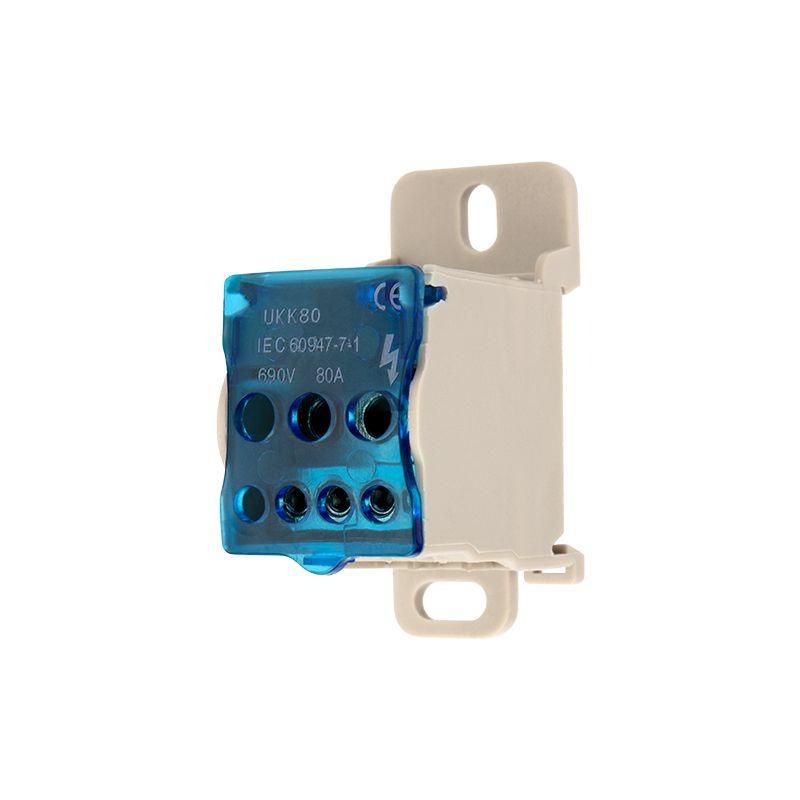

Блок распределительный РБД-80А на DIN-рейку | 11-2000 REXANT MEET

Блок распределительный РБД-80А на DIN-рейку от REXANT — это надёжный клеммный модуль для распределения тока между несколькими проводниками, рассчитанный на номинальный ток 80 А. Подходит для сборки щитов автоматики, силового оборудования и систем заземления.

Назначение и область применения

Блок распределительный РБД-80А на DIN-рейку используется для соединения одного основного провода с несколькими ответвлениями меньшего сечения. Это позволяет избежать перегрузки клемм устройств и упрощает организацию проводки внутри электрических шкафов. Применяется в системах управления, на производстве, в энергообъектах и в местах, где требуется чёткое разделение цепей. Также может служить в качестве главной заземляющей шины при правильном подключении.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: до 690 В
• Количество полюсов: 1
• Способ подключения: винтовые зажимы
• Максимальное сечение проводника: 10 мм² — 4 подключения; 16 мм² — 3 подключения
• Общее количество подключений: 7
• Цвет изоляции: белый
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Блок распределительный РБД-80А на DIN-рейку устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно защёлкнуть корпус на рейке — никаких дополнительных креплений не требуется. Монтаж возможен также на плоскую поверхность, если есть возможность просверлить отверстия под крепёж (не указаны в спецификации, поэтому рекомендуется использовать только DIN-монтаж). Каждый винт затягивается отвёрткой — допустимый момент не регламентирован, но следует избегать перетяга, чтобы не повредить контактную пластину.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для электрооборудования, применяемого в промышленных условиях. Напряжение 690 В указывает на соответствие нормам для трёхфазных сетей. Отсутствие сертификатов в данных не позволяет однозначно подтвердить соответствие ГОСТ или IEC — проверьте документацию производителя перед использованием в обязательных системах.

Преимущества

• Уменьшает нагрузку на клеммы автоматов, контакторов и других устройств за счёт распределения тока через отдельный блок
• Заменяет сложные скрутки и болтовые соединения — снижает риск нагрева и окисления
• Экономит место в шкафу благодаря компактным размерам и стандартизованному монтажу
• Чёткая цветовая идентификация: белая изоляция легко отличается от других элементов
• Поддерживает смешанное подключение: можно одновременно подсоединить провода 10 мм² и 16 мм²

Ограничения применения

• Не предназначен для работы в условиях постоянной влаги, пыли или химически активной среды — отсутствует защита IP
• Не подходит для частых отключений/переподключений — винтовые зажимы не рассчитаны на многократное использование
• Один полюс — нельзя использовать для распределения фаз или нулей в многофазных цепях без внешнего комбинирования
• Не является полноценной заземляющей шиной по требованию ПУЭ — для этого нужна специально сертифицированная шина с маркировкой PE

Примеры использования

• Подключение четырёх датчиков 1,5 мм² к одному выходу автомата 16 А через медный провод 16 мм²
• Распределение PEN-проводника на несколько точек заземления в распределительном щите
• Сборка группы исполнительных механизмов (электромагниты, клапаны) с одинаковым питанием
• Объединение проводов от нескольких термореле в одну группу перед входом в УПК

Практические советы

• Перед монтажом убедитесь, что сечение основного провода соответствует 16 мм² — максимальное значение для данного блока
• При подключении проводов 10 мм² используйте все четыре клеммы — так равномернее распределяется механическая нагрузка
• Проверяйте плотность затяжки винтов: провод должен не выскальзывать, но не деформироваться
• Не используйте этот блок вместо автономного предохранителя или устройства защиты — он лишь распределяет ток
• При работе в высоковольтных цепях (до 690 В) соблюдайте минимальные расстояния между фазами согласно ПУЭ
• Блок РБД-80А от REXANT совместим с другими изделиями REXANT — можно собирать последовательные цепочки, если необходимо больше точек подключения
