Блок распределительный на DIN-рейку РБД-160А | RBD-160 IEK

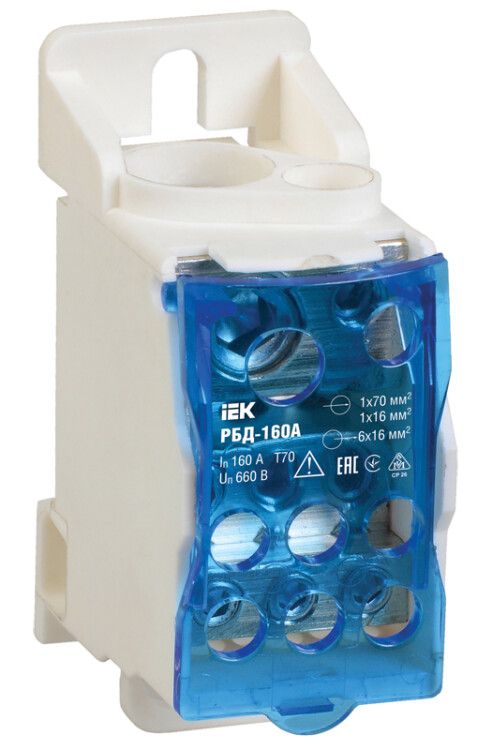

Блок распределительный на DIN-рейку РБД-160А от IEK предназначен для надёжного соединения одного основного провода с несколькими ответвлениями меньшего сечения. Применяется в силовых и бытовых распределительных щитах для формирования организованной системы распределения тока и заземления. Артикул rbd-160 соответствует требованиям промышленного и жилищного монтажа.

Назначение и область применения

Блок распределительный на DIN-рейку РБД-160А используется для объединения одного проводника большого сечения (до 70 мм2) с несколькими более тонкими проводами. Это позволяет избежать переплетения множества проводов в одном месте, упрощает обслуживание и повышает безопасность. Подходит для:

• создания главной заземляющей шины;
• распределения фазы или нуля на несколько автоматических выключателей;
• соединения кабеля питания с группами освещения или розеток;
• монтажа в промышленных шкафах, квартирах, офисах и на объектах с жесткими условиями эксплуатации.

Технические характеристики

• Номинальное напряжение: 660 В - работает в сетях до 1000 В, что достаточно для всех типичных применений в РФ;
• Номинальный ток: 160 А - рассчитан на нагрузки средней и большой мощности;
• Количество полюсов: 1 - однополюсная конструкция, подходит для L или PE;
• Диапазон сечений подключаемых проводов: 6–70 мм2 - можно подключить один провод до 70 мм2 и семь проводов по 16 мм2;
• Способ подключения: винтовой - надёжное механическое соединение без необходимости сварки или опрессовки;
• Материал корпуса: негорючий пластик - обеспечивает пожаробезопасность и долговечность;
• Материал контактов: латунь с защитным покрытием - устойчив к окислению и коррозии;
• Диапазон рабочих температур: от -40 C до +70 C - подходит для холодных помещений и нагреваемых шкафов;
• Количество соединений: 7 × 16 мм2 и 1 × >25 мм2 - максимальная гибкость при комбинировании проводов;
• Срок службы: 10 лет - при соблюдении условий эксплуатации;
• Цвет: серый - совместим с промышленными стандартами цветового оформления шкафов;
• Защита контактов: да - предотвращает случайное прикосновение к токоведущим элементам;
• Ударопрочность: да - выдерживает механические воздействия при монтаже и эксплуатации.

Совместимость и монтаж

Блок распределительный на DIN-рейку РБД-160А легко монтируется двумя способами:

• на стандартную DIN-рейку 35 мм - просто защёлкивается и фиксируется;
• на панель щита с помощью двух винтов - удобно при установке в нестандартных условиях или где невозможно использовать рейку.

Подключение проводов выполняется винтовыми зажимами. Для лучшей фиксации рекомендуется зачищать концы проводов на 8–10 мм и плотно затягивать винты отверткой. Убедитесь, что используемые провода попадают в допустимый диапазон сечений - 6–70 мм2. Провода меньше 6 мм2 или больше 70 мм2 не подходят.

Безопасность и стандарты

Блок распределительный на DIN-рейку РБД-160А соответствует требованиям безопасности для электроустановок до 1000 В. Защита контактов исключает риск поражения током при работе с щитом. Негорючий корпус снижает вероятность распространения пламени. Соответствие заявленному сроку службы подтверждается испытаниями на циклическую нагрузку и термостойкость.

Преимущества

• Высокая плотность соединений - семь точек для 16 мм2 позволяют заменить целую шину;
• Гибкий монтаж - подходит как для DIN-рейки, так и для крепления на панель;
• Стабильность контакта - латунные контакты с антикоррозийным покрытием обеспечивают длительную работу без потерь;
• Удобство обслуживания - все точки доступны без демонтажа других компонентов;
• Совместимость с популярными решениями - идеально сочетается с автоматами и УЗО от IEK и аналогичных брендов.

Ограничения применения

• Не применяется для переменного тока выше 1000 В - выход за пределы номинала недопустим;
• Не подходит для многожильных проводов менее 6 мм2 - контакт будет ненадёжным;
• Не предназначен для подключения проводов сечением более 70 мм2 - возможен перегрев и деформация;
• Не следует использовать в местах постоянного воздействия открытого огня или химически активных сред - материал корпуса не рассчитан на такие условия;
• Не является полноценной заземляющей шиной для сложных систем - требует проверки по нормам ПУЭ при использовании в качестве главной заземляющей шины.

Примеры использования

• В квартирном щите: один входной кабель 35 мм2 подключён к РБД-160А, от него идут семь проводов 16 мм2 к автоматам освещения, розеток и бытовой техники.
• На производстве: в силовом шкафу РБД-160А служит как заземляющая шина - к нему подведён медный провод 70 мм2 от контура заземления, а к нему же присоединены провода 16 мм2 от корпусов станков.
• В распределительной камере: вместо трёх отдельных клеммников установлен один РБД-160А для объединения нулевых проводов с разных групп.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - использование проводов вне диапазона 6–70 мм2 приведёт к перегреву или плохому контакту.
• При подключении нескольких проводов 16 мм2 равномерно распределяйте нагрузку - не стоит подключать все семь точек к одной фазе с максимальной нагрузкой без учёта теплового режима.
• При использовании в холодных помещениях (ниже -20 C) перед первым включением проверьте прочность зажимов - металл может стать хрупче.
• Для защиты от пыли и влаги в неотапливаемых шкафах используйте РБД-160А внутри закрытых корпусов IP54 и выше - сам блок не имеет степени защиты IP, хотя контакты защищены от прикосновения.
• При замене старого оборудования - РБД-160А легко заменяет устаревшие клеммы типа WAGO, особенно там, где нужна повышенная токовая нагрузка.
