Корпус металлический ЩРн-54з-1 36 УХЛ3 (ВхШхГ) 540x440x120мм TITAN 3 | MKM14-N-54-31-Z IEK

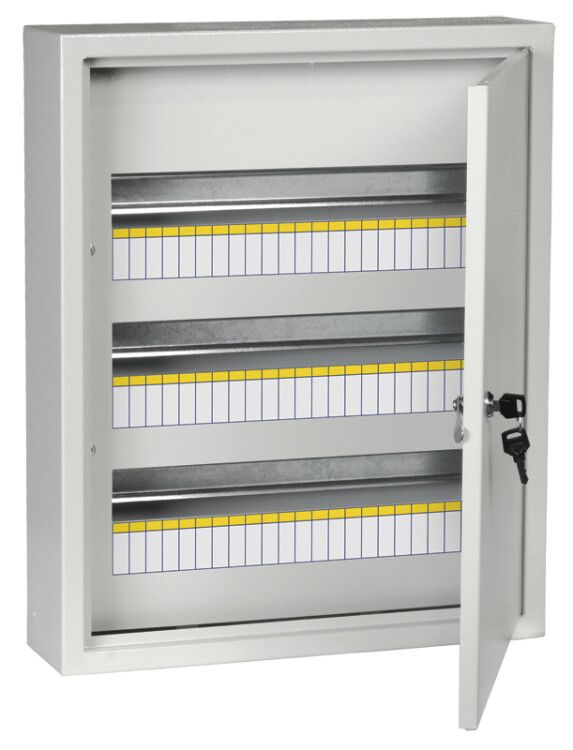

Корпус металлический ЩРн-54 (540х440х120 мм) IP31 от IEK - это готовый навесной щит для сборки распределительных устройств в условиях внутренней установки. Модель из серии TITAN рассчитана на 54 модуля, имеет прочную стальную конструкцию и защищён от попадания твёрдых частиц и капель воды. Подходит для монтажа в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Корпус металлический ЩРн-54 предназначен для компактного размещения автоматических выключателей, УЗО, реле и других модульных устройств в распределительных щитах. Применяется там, где требуется надёжная защита оборудования от внешних воздействий, но нет необходимости в герметизации. Часто используется в квартирах, частных домах, гаражах, офисах и небольших производственных помещениях. Подходит для систем освещения, розеточных групп и слаботочного оборудования.

Технические характеристики

• Габариты: 540×440×120 мм
• Количество модулей: 54 (стандарт 17,5 мм на модуль)
• Материал корпуса: сталь с покрытием, толщиной 0,8–1,0 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Наличие DIN-рейки: да, три ряда, установлены внутри
• Дверь: металлическая, с замком
• Тип крышки: закрытого типа, плотно прилегает
• Способ монтажа: открытая установка на стену
• Количество вводов: 5 отверстий диаметром 31 мм, расположены снизу корпуса
• Цвет: серый
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, умеренный и холодный климат
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩРн-54 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. DIN-рейки уже установлены - достаточно зафиксировать автоматы и другие элементы. Для монтажа используются четыре крепёжных отверстия на задней стенке. Открытая установка требует ровной поверхности - лучше всего подходят бетонные, кирпичные или деревянные стены. Кабели заводятся через пять нижних отверстий Ø31 мм; рекомендуется использовать кабельные вводы для предотвращения перегибов и повреждений изоляции. Комплектация некомплектная - дверь, корпус и рейки есть, но крепления, клеммы, провода и устройства не входят.

Безопасность и стандарты

Произведено в соответствии с техническими условиями YKM.001.2015. Сертифицировано для работы в условиях УХЛ3 - соответствует требованиям к эксплуатации в помещениях с нормальной влажностью и температурным режимом. Наличие замка обеспечивает защиту от несанкционированного доступа. Корпус не предназначен для установки во влажных средах, на улице или в местах с постоянным контактом с водой - степень защиты IP31 не гарантирует защиту от брызг под углом или струй.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу толщиной до 1 мм
• Три ряда DIN-реек позволяют разместить до 54 модулей без перегрузки
• Запирающаяся дверь обеспечивает безопасность при обслуживании
• Подходящий размер для типовых квартирных и бытовых решений
• Серый цвет не выгорает и легко сочетается с интерьером
• Российское производство - контроль качества и наличие запчастей

Ограничения применения

• Не применяется в помещениях с высокой влажностью (баня, бассейн, подвалы с протечками)
• Не допускается установка на улице - IP31 не защищает от дождя или ветра
• Не подходит для взрывоопасных зон или помещений с химически активной средой
• Кабельные вводы не входят в комплект - необходимо докупать уплотнители
• Некомплектная комплектация: все внутренние элементы (автоматы, провода, клеммы) заказываются отдельно

Примеры использования

• Главный распределительный щит в однокомнатной квартире с 54 модулями (освещение, розетки, кондиционеры, УЗО)
• Щит управления в гараже - питание света, зарядки, электроинструмента
• Распределительный щит в малом офисе или торговом пункте
• Аварийный щит для резервного питания в коттедже

Практические советы

• Перед монтажом проверьте, что отверстия Ø31 мм соответствуют вашим кабелям - при необходимости используйте переходники или кабельные вводы с уплотнением
• При установке на стену используйте анкера или дюбели подходящего диаметра - вес корпуса с оборудованием может достигать 10–15 кг
• Не перегружайте одну DIN-рейку более чем 18–20 модулями - равномерно распределяйте нагрузку между тремя рядами
• Для долговечности избегайте установки рядом с источниками тепла (радиаторы, печи)
• ЩРн-54 от IEK - один из самых популярных вариантов в своём классе; если нужен щит на меньшую мощность, рассмотрите модели 36 или 18 модулей из той же серии TITAN
