Щит распределительный навесной ЩРН-54 (ВхШхГ) 480х400х120мм IP31 PROxima пласт. замок | mb21-54n EKF

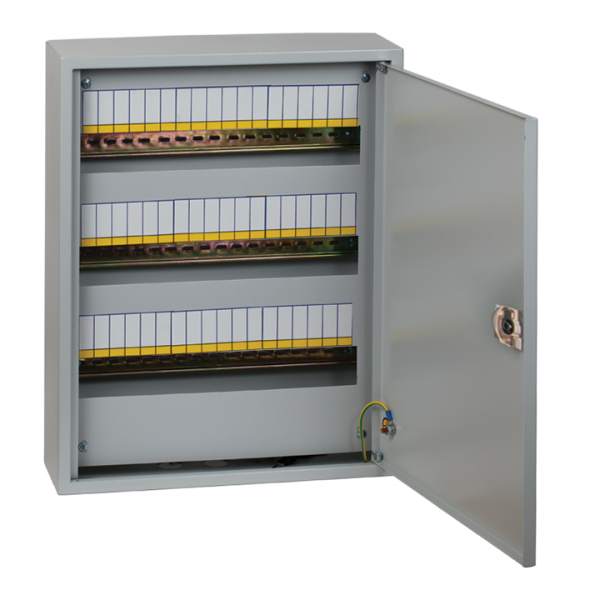

Щит распределительный навесной ЩРН-54 пластиковый с замком (480х400х120) IP31 от бренда EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования в помещениях с умеренным климатом. Несмотря на указание «пластиковый» в названии, корпус выполнен из стали — это важно учитывать при выборе и монтаже.

Назначение и область применения

Щит распределительный ЩРН-54 используется для распределения электроэнергии внутри зданий. Подходит для установки в жилых домах, офисах, производственных цехах и объектах коммунальной инфраструктуры. Обеспечивает безопасную группировку модульных устройств и защиту от случайного прикосновения к токоведущим частям.

Технические характеристики

• Габариты: 480×400×120 мм — позволяет разместить до 54 модулей DIN
• Степень защиты: IP31 — защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 63 А — максимальная нагрузка на входной автомат
• Напряжение: 380 В — рассчитан на трёхфазные сети
• Количество рядов: 3 — три вертикальных ряда для удобной компоновки
• Материал корпуса: сталь по ГОСТ 1050-88, фосфатированная и покрытая порошковой краской
• Материал двери: металлический
• Тип закрытия: цилиндровый замок — возможность запирания ключом
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, в условиях повышенной влажности
• Гарантия: 60 месяцев
• Сертификат: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит распределительный ЩРН-54 имеет встроенную DIN-рейку — можно устанавливать любые стандартные модули: автоматы, УЗО, реле напряжения, счетчики. Монтаж открытый — крепится на стену с помощью кронштейнов или саморезов. Для надёжной фixации рекомендуется использовать анкерные болты в бетонных или кирпичных стенах. Размеры позволяют легко вписать щит в нишу или смонтировать рядом с другими шкафами. Крышка выполнена с прорезями — доступ к внутренним элементам возможен без полного открывания двери.

Безопасность и стандарты

Защита IP31 предотвращает попадание крупных инородных частиц и конденсата, но не обеспечивает герметичность — не применяйте в сырых местах, на улице или в помещениях с постоянным брызгами. Корпус прошел антикоррозийную обработку: фосфатирование и порошковое покрытие повышают долговечность в условиях повышенной влажности. Соответствие ТУ 3434-001-96504521-2007 гарантирует соответствие требованиям к безопасности и механической прочности.

Преимущества

• Высокая жёсткость конструкции благодаря сварному корпусу — не деформируется при нагрузках
• Фосфатировка и порошковая окраска обеспечивают длительную защиту от ржавчины
• Цилиндровый замок даёт контроль доступа — подходит для общественных и административных помещений
• 54 модуля — достаточно места для сложных систем управления
• Серия PROxima от EKF — совместимость с другими изделиями этой линейки

Ограничения применения

• Не предназначен для наружной установки — IP31 недостаточен для защиты от дождя и пыли
• Не следует использовать в помещениях с химически активными газами или агрессивными жидкостями
• Корпус стальной — требует осторожного обращения при транспортировке, чтобы не повредить покрытие
• Некомплектный состав — необходимо дополнительно приобрести DIN-рейки, клеммы, крепления, если они не указаны в заказе

Примеры использования

• Распределительный щит в квартире — для группировки автоматов по комнатам
• Электрощит на этаже многоквартирного дома — для ввода и распределения по подъездам
• Производственный участок — управление станками, насосами, светильниками
• Административное здание — организация питания серверных, кондиционеров, освещения

Практические советы

• Перед монтажом проверьте, что глубина корпуса (120 мм) достаточна для всех установленных модулей — особенно если используются большие УЗО или автоматические выключатели с увеличенной шириной
• Используйте термостойкие провода с сечением не менее 10 мм² для входа 63 А
• При установке в холодном помещении учтите, что UHL3 допускает работу при минусовых температурах, но не в условиях образования льда на поверхности
• При необходимости замены замка — используйте цилиндры с аналогичным типом крепления; оригинальные запчасти доступны через официальных дистрибьюторов EKF
• Щит распределительный ЩРН-54 от EKF PROxima хорошо сочетается с продукцией других серий PROxima — унифицированные крепления и цветовое решение упрощают комплексную сборку
