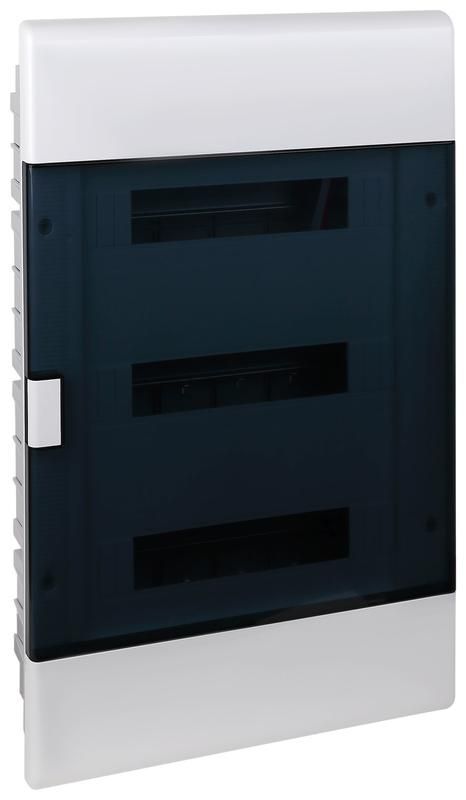

Щиток Тусо скрытая проводка на 54 модуля с дверцей 645х464х116мм Ruvinil 68154 TYCO

Щит распределительный встраиваемый на 54 модуля с дверцей IP41 645x464x116мм от бренда Ruvinil (арт. 68154) - это надёжная основа для организации внутренней электропроводки в зданиях различного типа. Конструкция рассчитана на установку модульных устройств и счётчиков, обеспечивает доступ к оборудованию через защищённую дверцу и предназначена для скрытого монтажа в стене.

Назначение и область применения

Щит распределительный встраиваемый на 54 модуля с дверцей IP41 645x464x116мм используется для сборки и защиты коммутационной аппаратуры: автоматических выключателей, УЗО, реле, счётчиков электроэнергии и других модульных элементов. Подходит для установки в жилых домах, офисах, складах, торговых центрах и производственных помещениях. Применяется там, где требуется компактное и безопасное размещение электрощита внутри стены.

Технические характеристики

• Габариты: 645×464×116 мм (высота × ширина × глубина)
• Количество модулей: 54 (стандарт 17,5 мм на один модуль)
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и вертикальных капель воды
• Материал корпуса: самозатухающий пластик (поликарбонат)
• Тип монтажа: встраиваемый (устанавливается в нишу стены)
• Дверца: поворотная, с замком
• Цвет: белый

Совместимость и монтаж

Щит распределительный встраиваемый на 54 модуля с дверцей IP41 645x464x116мм совместим со всеми типовыми DIN-рейками (35 мм) и модульными устройствами, соответствующими стандарту IEC/EN 60947. Для монтажа необходимо подготовить нишу в стене с габаритами не менее 650×470×120 мм - с запасом 5–10 мм по каждому измерению для удобства установки и фиксации. Корпус крепится к стене с помощью анкеров или дюбелей, входящих в комплект. Кабели подводятся через предварительно просверленные отверстия в задней стенке щита. Дверца открывается на 180° для удобного обслуживания оборудования.

Безопасность и стандарты

Изделие соответствует требованиям безопасности ГОСТ Р 50030.2 и имеет сертификат соответствия. Защита IP41 предотвращает попадание крупных частиц пыли и случайное воздействие капель воды сверху - этого достаточно для помещений с нормальной влажностью. Щит не предназначен для улицы, сырых помещений (банях, подвалов) или мест с постоянным брызгами воды.

Преимущества

• Увеличенная вместимость - 54 модуля позволяют разместить сложную систему защиты и учёта
• Защищённая дверца снижает риск случайного контакта с токоведущими частями
• Пластиковый корпус не проводит ток, устойчив к коррозии и химическим воздействиям
• Форм-фактор оптимизирован для скрытой установки - не требует внешнего декора
• Поддерживает одновременную установку счётчиков, УЗО и автоматов различных форм-факторов

Ограничения применения

• Не использовать во влажных и агрессивных средах (например, в банях, холодильных камерах, на улице)
• IP41 недостаточен для помещений с высокой запылённостью - не подходит для цехов с металлической стружкой или текстильным производством
• Не рекомендован для установки в стенах из легкоплавких материалов (например, гипсолитовые перегородки без усиления)
• Максимальная нагрузка на корпус - до 15 кг веса установленного оборудования; превышение может вызвать деформацию

Примеры использования

• Электрощит в квартире: 12 модулей - счётчик, 4 автомата, 2 УЗО, 2 реле напряжения, свободные места под будущее оборудование
• Административное здание: распределение питания по этажам - 30 модулей на освещение, розетки, кондиционеры
• Складское помещение: управление светом, вентиляцией и сигнализацией - 45 модулей с резервом

Практические советы

• Перед монтажом проверьте глубину ниши - 116 мм корпуса требуют минимум 120 мм свободного пространства
• Используйте DIN-рейку с фиксаторами, чтобы исключить сдвиг оборудования при вибрации
• Не забудьте про отвод кабелей: продумайте маршруты ввода и вывода до начала сборки
• Для больших объектов используйте щит Ruvinil 68154 как главный вводный, а вторичные - меньшего размера
• При необходимости можно дополнительно закрепить внутренние рейки с помощью клея или термоклеевых планок
