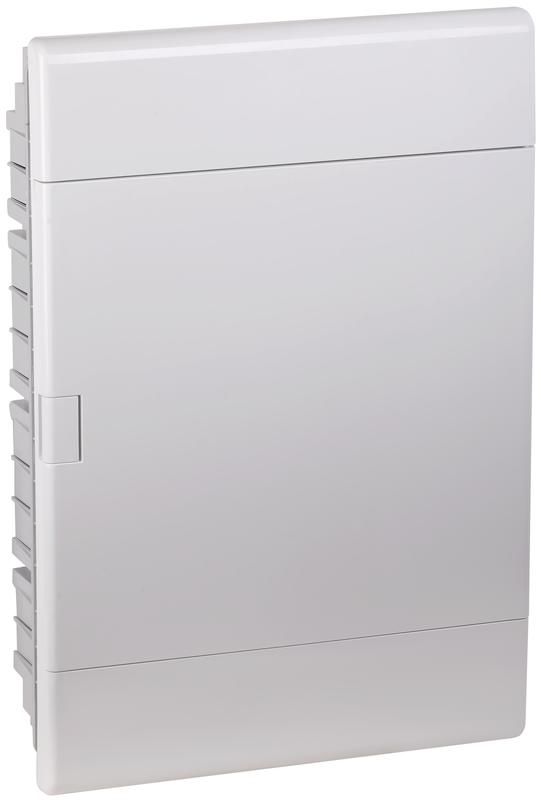

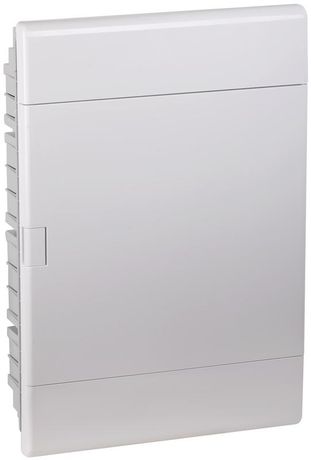

Щиток Тусо скрытая проводка на 54 модуля с дверцей 645х464х116мм (непрозрачная дверца) Ruvinil 68154Б TYCO

Щит распределительный встраиваемый на 54 модуля с непрозрачной дверцей IP41 от бренда Рувинил (артикул 68154б) предназначен для компактного размещения автоматических выключателей, УЗО и других модульных устройств внутри стен в жилых и коммерческих помещениях. Непрозрачная дверца обеспечивает безопасную изоляцию внутренней части щита.

Назначение и область применения

Щит распределительный встраиваемый на 54 модуля с непрозрачной дверцей IP41 используется для организации внутреннего распределения электроэнергии в зданиях. Подходит для установки в стены из бетона, кирпича или гипсокартона. Применяется в квартирах, офисах, административных и общественных зданиях. Непрозрачная дверца предотвращает случайное доступ к токоведущим частям, что важно в местах с высокой проходимостью.

Технические характеристики

• Количество модулей: 54 (стандартная ширина модуля - 17,5 мм)
• Степень защиты: IP41 - защита от предметов более 1 мм и вертикально падающих капель воды
• Тип установки: встраиваемый - монтируется в нишу стены
• Материал корпуса: самозатухающий пластик
• Дверца: непрозрачная, фиксируется на петлях, открывается на 90°
• Габариты корпуса: соответствуют стандартным размерам для 54-модульных щитов (точные размеры уточняйте в техпаспорте)

Совместимость и монтаж

Щит распределительный встраиваемый на 54 модуля с непрозрачной дверцей IP41 совместим со всеми типовыми модульными устройствами: автоматическими выключателями, УЗО, реле напряжения, DIN-рейками 35 мм. Для монтажа требуется подготовить нишу в стене с глубиной, достаточной для размещения корпуса и проводов. Крепление осуществляется через монтажные лапки на задней стенке. Перед установкой проверьте соответствие глубины ниши и толщины стены - щит не должен выступать за поверхность стены после монтажа.

Безопасность и стандарты

Щит распределительный встраиваемый на 54 модуля с непрозрачной дверцей IP41 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60670-1. Степень защиты IP41 гарантирует защиту от контакта с инструментами и мелкими предметами, а также от капель воды, падающих сверху - этого достаточно для помещений с нормальной влажностью. Не предназначен для использования во влажных средах (ваннные комнаты, подвалы, улица).

Преимущества

• Высокая вместимость - 54 модуля позволяют разместить комплексную систему защиты
• Непрозрачная дверца снижает риск несанкционированного доступа и повышает эстетику
• Удобная форма корпуса - оптимально спроектирована для плотной укладки проводов
• Изготовлен из самозатухающего материала - снижает риск распространения пламени

Ограничения применения

• Не применяется в условиях повышенной влажности - IP41 не защищает от брызг, струй воды или паров
• Не рекомендован для наружной установки
• Не подходит для помещений с постоянным воздействием пыли, волокон, металлической стружки - требует регулярной очистки
• Не имеет встроенного освещения - при работе в темноте потребуется внешнее освещение

Примеры использования

• Главный распределительный щит в квартире с несколькими группами освещения, розеток и мощных приборов
• Распределительный щит в офисном помещении для управления сетью компьютеров, кондиционеров и переговорных
• Аварийный щит в коридоре многоквартирного дома для автономного питания светильников эвакуации

Практические советы

• Перед монтажом рассчитайте количество модулей: один автомат = 1–2 модуля, УЗО = 2–4 модуля - убедитесь, что 54 модуля хватят на все устройства
• Выбирайте DIN-рейки с запасом прочности - лучше использовать двухрядные рейки для равномерной нагрузки
• При прокладке проводов оставляйте свободное пространство - перегрузка кабелей затрудняет обслуживание
• Щит распределительный встраиваемый на 54 модуля с непрозрачной дверцей IP41 от Рувинил (артикул 68154б) не требует специального ухода - периодически протирайте дверцу сухой тряпкой
• Проверяйте совпадение глубины ниши с заявленными габаритами - недостаточная глубина может помешать закрытию дверцы
