Корпус металлический встраиваемый 550х430х120 54 модуля IP31 ЩРВ-54 - 30109DEK APC

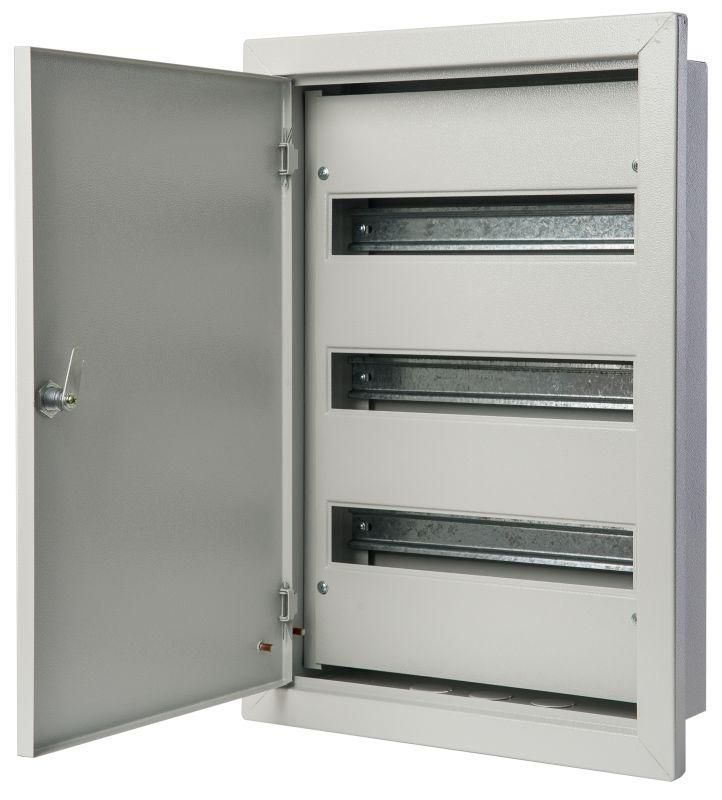

Корпус встраиваемый металлический 550x430x120 54 модуля IP31 ЩРВ-54 от DEKraft - это надёжная основа для сборки распределительного щита в стенах помещений. Подходит для монтажа автоматических выключателей, УЗО, контакторов и других модульных устройств. Артикул 30109dek соответствует серии ЩРВ, которая используется в промышленных и коммерческих объектах.

Назначение и область применения

Корпус ЩРВ-54 предназначен для скрытой установки в стену и служит основой для компоновки электрооборудования класса модульного исполнения. Применяется там, где требуется защищённое и эстетичное решение: жилые дома, офисы, производственные цеха, административные здания. Подходит для распределительных щитов освещения, силовой сети, систем управления и автоматизации.

Технические характеристики

• Размеры: 550×430×120 мм (В×Ш×Г)
• Количество модулей DIN: 54 (3 ряда по 18 модулей по 18 мм каждый)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый (RAL 7035)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Глубина монтажа: 100 мм - требуемая глубина ниши в стене
• Наличие DIN-реек: да, три встроенных рейки
• Тип крышки: закрытого типа, с замком и ключом
• Гарантия: 36 месяцев
• Ввод кабелей: сверху и/или снизу
• Элементы: клеммы для PEN-шин, болты заземления на дверце и корпусе
• Доступ к токоведущим частям: ограничен съёмной фальшпанелью

Совместимость и монтаж

Корпус ЩРВ-54 совместим со всеми стандартными модульными устройствами шириной 18 мм. Для монтажа необходима подготовленная ниша в стене глубиной не менее 100 мм. Размеры проёма должны позволить свободную установку корпуса с запасом 5–10 мм по периметру. Крепление выполняется через предварительно просверленные отверстия в боковых стенках. После установки корпуса устанавливаются DIN-рейки (уже вмонтированы), затем - оборудование. Кабели заводятся через входные отверстия сверху или снизу, после чего герметизируются с помощью вводных уплотнителей (не входят в комплект).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Степень защиты IP31 обеспечивает безопасность от случайного прикосновения к токоведущим частям при нормальных условиях эксплуатации. Наличие заземляющих болтов на корпусе и дверце гарантирует надёжное соединение с контуром заземления. Фальшпанель препятствует доступу к проводкам при открытой дверце, что снижает риск поражения током.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Удобная трёхрядная компоновка позволяет разместить до 54 модулей без перегрузки
• Фиксированные DIN-рейки исключают смещение оборудования при эксплуатации
• Запертая дверца с ключом повышает безопасность в общественных местах
• Встроенная система заземления и клеммы для PEN-шин экономят время на сборке
• Серый цвет (RAL 7035) маскирует следы окисления и хорошо сочетается с интерьером

Ограничения применения

• Не предназначен для наружной установки - IP31 не защищает от дождя, брызг и пыли в значительном количестве
• Не рекомендован для сред с высокой влажностью (например, банях, бассейнах) из-за недостаточного уровня защиты
• Максимальный рабочий ток до 125 А указан для всей системы - необходимо рассчитывать нагрузку на каждую группу отдельно
• Не содержит вводных уплотнителей - их следует приобретать отдельно
• Подходит только для скрытой установки - не может использоваться как напольный или настенный щит

Примеры использования

• Главный распределительный щит квартиры с 54 модулями: автоматы освещения, розеток, кондиционера, УЗО, счетчик
• Щит управления конвейерной линией в цеху - 18 модулей на каждый из трёх участков
• Административное здание: распределение питания по этажам с учётом автономных групп
• Общежитие или гостиница: отдельный щит на этаж с автоматами, УЗО и реле контроля

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 100 мм, иначе корпус не войдёт
• Используйте уровень при установке - даже небольшой перекос затруднит закрывание дверцы
• Выбирайте вводные уплотнители по диаметру кабеля - они предотвращают попадание пыли и насекомых
• Не забудьте подключить заземляющий провод к болту на корпусе - это обязательное условие безопасности
• При планировании компоновки оставьте место для будущего расширения - 5–10 свободных модулей
• ЩРВ-54 от DEKraft - один из самых вместительных встраиваемых корпусов в своей категории; если нужна большая ёмкость, рассмотрите модели с 72+ модулями
