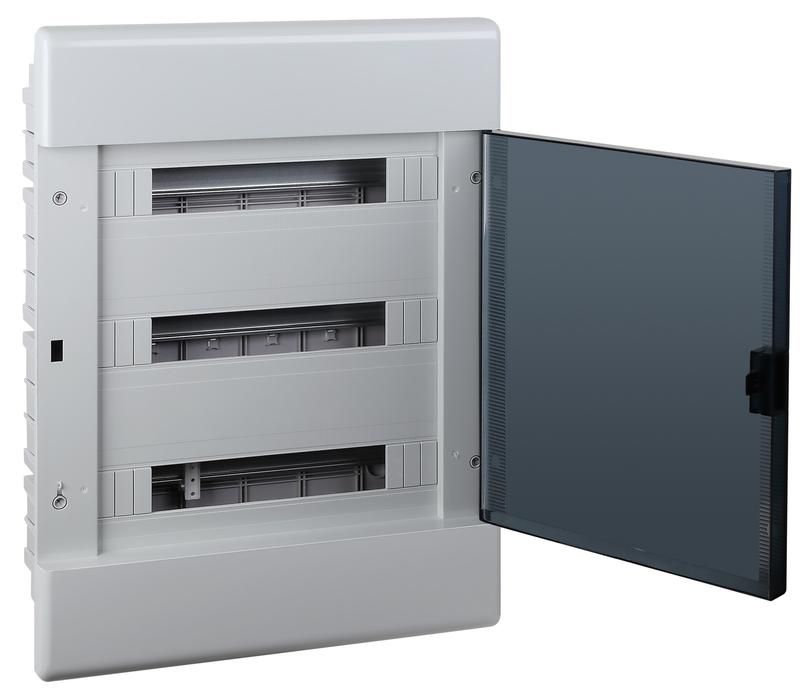

Щиток Тусо скрытая проводка на 54 модуля с дверцей 645х464х116мм (серый прозр. дверцей) Ruvinil 68154СП TYCO

Щит распределительный встраиваемый на 54 модуля с дверцей серый IP41 от бренда Рувинил (артикул 68154сп) предназначен для компактного размещения автоматических выключателей, УЗО и других устройств внутри стен в жилых и коммерческих зданиях. Его серый цвет и встраиваемая установка обеспечивают эстетичный вид при минимальном выступании из поверхности.

Назначение и область применения

Щит распределительный встраиваемый на 54 модуля с дверцей серый IP41 используется для организации внутренней электрораспределительной сети. Подходит для монтажа в стенах из бетона, кирпича или гипсокартона. Применяется в квартирах, офисах, торговых помещениях и небольших производственных объектах, где требуется централизованное управление группами потребителей.

Технические характеристики

• Количество модулей: 54 (стандартная ширина 18 мм на один модуль)
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и вертикально падающих капель воды
• Цвет корпуса: серый
• Тип установки: встраиваемый (монтаж в нишу стены)
• Материал корпуса: самозатухающий пластик
• Наличие дверцы: да, с замком

Совместимость и монтаж

Щит распределительный встраиваемый на 54 модуля с дверцей серый IP41 совместим со всеми типовыми DIN-рейками 35 мм, используемыми для крепления автоматов, УЗО, реле и счетчиков. Для монтажа необходимо подготовить нишу в стене с глубиной не менее 60 мм. Крепление осуществляется за счет фланцев на задней стенке щита. Дверца открывается на петлях и фиксируется в закрытом положении с помощью встроенного замка.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.2 и обеспечивает механическую прочность и устойчивость к возгоранию. Защита IP41 предотвращает попадание крупных частиц пыли и случайного контакта с проводниками через решётку вентиляционных отверстий. Не предназначен для использования во влажных средах, на улице или в помещениях с высокой влажностью.

Преимущества

• Высокая вместимость - 54 модуля позволяют разместить до 18–20 групп нагрузок с учетом УЗО и автоматов двойной ширины
• Удобство обслуживания - дверца легко открывается, обеспечивая доступ ко всем устройствам
• Эстетика - плоская форма и серый цвет гармонируют с современным интерьером
• Фиксация дверцы - замок исключает случайное открытие и повышает безопасность

Ограничения применения

• Не подходит для установки в условиях повышенной влажности (ванная, баня, подвалы с постоянным конденсатом)
• IP41 не обеспечивает защиту от брызг сбоку или струй воды - запрещено использовать вне помещений
• Не рассчитан на монтаж в металлические или деревянные перегородки без предварительной подготовки ниши
• Отсутствие встроенной системы вентиляции - при большой плотности оборудования возможен перегрев, требует контроля температурного режима

Примеры использования

• Распределительный щит в однокомнатной квартире: 10 автоматов освещения, 6 УЗО, 2 розеточные группы, 1 счетчик
• Офисное помещение: питание серверной, кондиционера, розеточных контуров и аварийного освещения
• Небольшой магазин: управление светом, холодильными установками, точками продаж и сигнализацией

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть больше, чем глубина самого щита (68154сп), чтобы дверца свободно открывалась
• Используйте DIN-рейки с фиксаторами, особенно при установке тяжелых устройств (например, трехфазных УЗО)
• Не перегружайте щит: даже при 54 модулях важно соблюдать нормы по тепловому режиму - рекомендуется оставлять 10–15% свободных мест
• Подпишите все автоматы перед закрыванием дверцы - это ускорит диагностику и ремонт
• Щит распределительный встраиваемый на 54 модуля с дверцей серый IP41 от Рувинил лучше всего сочетается с оборудованием серии Тусо - они имеют совпадающие крепления и габариты
