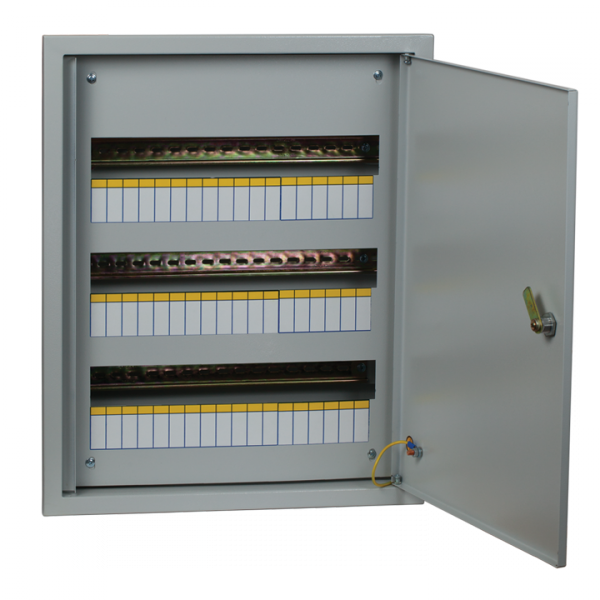

Щит распределительный встраиваемый ЩРВ-54 (ВхШхГ) 540х440х120мм IP31 PROxima | mb11-54 EKF

Щит распределительный встраиваемый ЩРВ-54 (540х440х120) мм с замком IP31 от бренда EKF серии PROxima — это надёжный корпус для установки автоматических выключателей, УЗО и другого модульного оборудования в стенах помещений. Артикул mb11-54 рассчитан на работу в условиях повышенной влажности и температурных колебаний, подходит как для жилых, так и для промышленных объектов.

Назначение и область применения

Щит распределительный ЩРВ-54 предназначен для внутренней установки в стену и служит основным местом компоновки модульных устройств: автоматов, УЗО, реле, счётчиков и других элементов распределительной сети. Подходит для использования в квартирах, офисах, производственных цехах, подъездах и других помещениях, где требуется скрытый монтаж и защита электрооборудования от внешнего воздействия.

Технические характеристики

• Размеры корпуса: 540×440×120 мм (Ш×В×Г)
• Глубина монтажа: 110 мм — требует подготовки ниши в стене такой же глубины
• Количество модулей DIN: 54 — позволяет разместить до 54 стандартных модулей шириной 17,5 мм
• Напряжение: 380 В — рассчитан на трёхфазную сеть
• Номинальный ток: 63 А — максимальный допустимый ток через ввод
• Материал корпуса: сталь толщиной 0,8 мм, по ГОСТ 1050-88
• Степень защиты: IP31 — защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество вводов: 3 отверстия диаметром 30 мм, расположены снизу корпуса
• Количество рядов: 3 — три горизонтальных уровня для удобной компоновки
• Количество дверей: одна, закрытого типа с цилиндровым замком
• Цвет: серый, покрытие — атмосферостойкая порошковая краска
• Климатическое исполнение: УХЛ3 — работает при температурах от −40°C до +40°C и влажности до 95%
• Нормативный документ: ТУ 3434-001-96504521-2007
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Щит распределительный ЩРВ-54 совместим со всеми стандартными модульными устройствами, устанавливаемыми на DIN-рейку. В комплекте предусмотрена DIN-рейка, которая уже закреплена внутри корпуса. Монтаж осуществляется исключительно встроенным способом — в нишу стены. Для этого необходимо:

• Вырезать нишу размером минимум 550×450×120 мм (с запасом на штукатурку и крепление)
• Обеспечить доступ к трём вводным отверстиям Ø30 мм снизу — они должны совпадать с местами прохода кабелей
• Использовать анкеры или саморезы для фиксации корпуса к стене после установки
• Не забывать, что толщина стенки — 0,8 мм; перегрузка крепления недопустима

Фальш-панель снимается для удобства монтажа, затем снова устанавливается после завершения сборки.

Безопасность и стандарты

Корпус выполнен из стали с фосфатной обработкой и порошковым покрытием — это предотвращает коррозию даже в условиях повышенной влажности. Степень защиты IP31 гарантирует, что случайный контакт с токоведущими частями невозможен при нормальной эксплуатации. Цилиндровый замок обеспечивает контроль доступа, что важно для общественных и административных зданий. Соответствие ТУ 3434-001-96504521-2007 подтверждает соответствие требованиям к безопасности и долговечности.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу и толщине стали 0,8 мм
• Защита от коррозии — фосфатирование + порошковая окраска продлевают срок службы
• Удобная компоновка: 54 модуля и три ряда позволяют грамотно распределить нагрузки
• Скрытый монтаж даёт эстетичный вид и снижает риск повреждения корпуса
• Замок с цилиндром — возможность установки ключей или сменных механизмов
• Поддержка рекомендованного проектного ассортимента — упрощает планирование систем автоматизации

Ограничения применения

• IP31 не обеспечивает защиту от прямого попадания воды — нельзя использовать во влажных помещениях без дополнительной защиты (например, в банях, подвалах с постоянной сыростью)
• Номинальный ток 63 А ограничен — не подходит для крупных промышленных вводов выше этого значения
• Корпус некомплектный: не входят автоматы, УЗО, провода — всё оборудование выбирается отдельно
• Требуется точная подготовка ниши — отклонение по глубине более 10 мм затруднит монтаж
• Не предназначен для наружной установки — даже при UHL3 классе используется только внутри помещений

Примеры использования

• Распределительный щит в многоквартирном доме — для группового учёта и защиты этажных сетей
• Щит управления на производстве — для питания станков, насосов, конвейеров
• Административное здание — для организации освещения, розеточных групп и систем сигнализации
• Частный дом — вместо наружного щита, когда есть возможность сделать скрытую нишу в стене

Практические советы

• Перед монтажом проверьте, чтобы вводные отверстия Ø30 мм совпадали с местами выхода кабелей — иначе придётся доработать нишу
• При установке используйте уровень — перекос двери усложнит её закрывание
• Для увеличения срока службы в помещениях с высокой влажностью дополнительно обрабатывайте места входа кабелей герметиком
• Не перегружайте корпус: 54 модуля — это максимум, но лучше оставлять 10–15% свободного места для будущего расширения
• Артикул mb11-54 — единственный вариант в этой серии с таким сочетанием размеров и замка; аналоги других брендов могут отличаться по глубине или числу вводов
