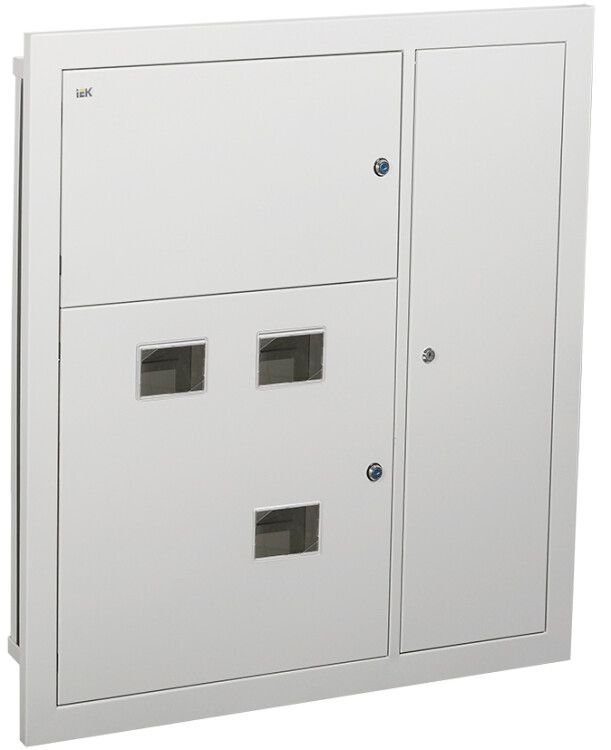

Корпус металлический ЩЭ-3-Э 36 УХЛ3 IP31 (1000х960х110мм) LIGHT | MKM42-03-31-E-L IEK

Корпус металлический ЩЭ-3-Э 36 УХЛ3 IP31 LIGHT от IEK (ИЭК) - это готовый сварной металлический щит для сборки этажных распределительных устройств в многоквартирных домах. Артикул mkm42-03-31-e-l рассчитан на три квартиры, сочетает силовые и слаботочные цепи в одном корпусе с отделением отсеков, что делает его удобным решением для типовой электромонтажной практики.

Назначение и область применения

Корпус металлический ЩЭ-3-Э 36 УХЛ3 IP31 LIGHT используется для создания этажных распределительных щитов в жилых и общественных зданиях. Он предназначен для приема электроэнергии от внешней сети и её дальнейшего распределения по трем квартирам. Также служит для защиты отходящих линий от перегрузок и коротких замыканий за счет возможности установки автоматических выключателей и других коммутационных устройств.

Технические характеристики

• Тип изделия: Распределительный щит
• Материал: Сталь с порошковым покрытием цвета 7035 RAL - устойчиво против коррозии и механических повреждений
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально капающей воды
• Количество модулей DIN: 3 - позволяет установить до трёх рядов стандартных DIN-реек
• Количество дверей: 3 - каждая дверь открывается отдельно, соответствует функциональному отсеку
• Срок службы: 25 лет - при соблюдении условий эксплуатации и температурного режима УХЛ3
• Монтажная панель: Есть - внутренняя рама для фиксации оборудования
• Условия эксплуатации: Категория УХЛ3 - допустима работа при температурах от −40C до +40C, повышенной влажности

Совместимость и монтаж

Корпус металлический ЩЭ-3-Э 36 УХЛ3 IP31LIGHT имеет встраиваемую конструкцию - монтируется в стеновое углубление. Подходит для сборки в бетонных, кирпичных и гипсокартонных перегородках с учетом глубины ниши. Все три отсека имеют свои двери, поэтому оборудование можно обслуживать без доступа к соседним секциям.

Внутреннее пространство разделено на три части:

• Вводно-учетный отсек: для установки счетчиков электроэнергии (по одному на квартиру)
• Распределительный отсек: содержит DIN-рейки для автоматов группы линий, а также рейки для шин N и PE
• Отсек слаботочных систем: оснащен перфорированными профилями для прокладки кабелей телефона, видеонаблюдения, домофона, антенны и охранной сигнализации

Между силовыми и слаботочными отсеками предусмотрена металлическая разделительная перегородка - исключает помехи и снижает риск возникновения опасных ситуаций при пробоях.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 51321.1 и ГОСТ Р МЭК 60439-1. Разделение отсеков и наличие перегородки обеспечивают соответствие нормам пожарной безопасности. Напряжение питания - до 400 В переменного тока частотой 50–60 Гц. Применение порошкового покрытия предотвращает образование острых кромок и снижает риск травматизма при работе рядом со щитом.

Преимущества

• Готовая комплектация - все необходимые элементы уже встроены: перегородки, рейки, профили
• Чёткое разделение функционала - минимизирует путаницу при обслуживании и ремонте
• Высокая долговечность - срок службы 25 лет при правильной эксплуатации
• Удобство сборки - совместим с популярными изделиями IEK Light: автоматы, счетчики, шины
• Защита от внешних воздействий - IP31 достаточна для помещений внутри зданий

Ограничения применения

• Не предназначается для наружной установки - степень защиты IP31 недостаточна для открытых площадок или сырых мест
• Не рекомендуется использовать в помещениях с высокими уровнями запыленности или химической активностью среды
• Запрещён монтаж в условиях постоянного контакта с водой - даже капание сверху может вызвать коррозию контактных поверхностей
• Не является взрывозащищенным - нельзя применять во взрывоопасных зонах
• Объем ограничен - всего 3 модуля DIN; для больших нагрузок требуется более крупный щит

Примеры использования

• Этажный распределительный щит в девятиэтажном доме - один корпус на три квартиры
• Жилое здание с коллективной системой учёта энергоресурсов
• Административные офисы с несколькими рабочими зонами, где нужна раздельная проводка силовая/слаботочная
• Школы, детские сады - для организации входящего питания и управления светом, связью, сигнализацией

Практические советы

• Перед монтажом проверьте глубину ниши - корпус требует свободного места не менее 180 мм (без учёта дверей)
• При использовании счётчиков убедитесь, что они подходят по габаритам к DIN-рейкам в вводно-учетном отсеке
• Для надёжного заземления используйте медную шину PE сечением не менее 10 мм2, закрепляемую через болтовое соединение
• Кабели слаботочных систем прокладывайте отдельно от силовых - даже при наличии перегородки лучше сохранять минимальный интервал в 10 см
• При необходимости замены оборудования - достаточно открыть одну дверь, другие остаются закрытыми и безопасными
• Щит совместим с продукцией серии IEK Light - выбирайте автоматы, УЗО и шины этой же серии для гарантированной совместимости
