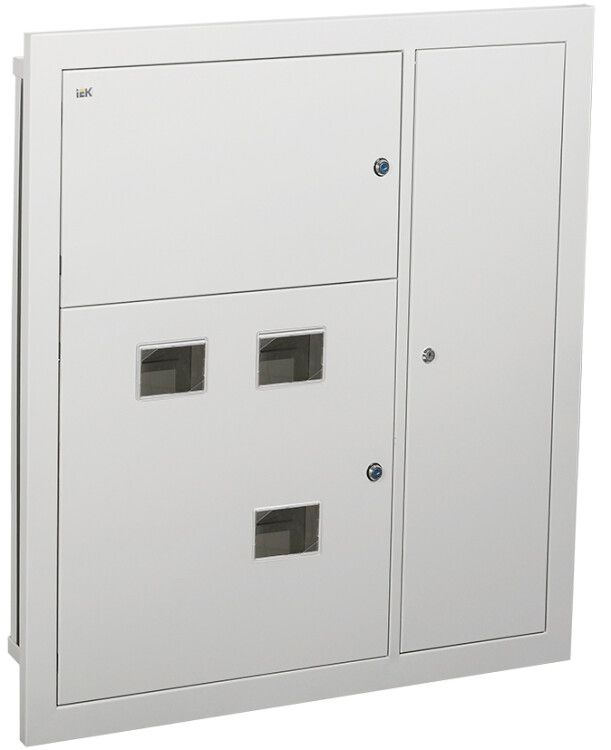

Щит этажный ЩЭ-3 LIGHT 36 модулей IP31 УХЛ3 IEK MKM42-03-31-L

Щит этажный металлический ЩЭ-3 36 модулей УХЛ3 IP31 от IEK - это готовое решение для организации распределения электроэнергии в многоквартирных домах. Корпус из стали с порошковым покрытием, трёхсекционная конструкция и наличие DIN-реек позволяют легко собирать систему учёта и защиты для трёх квартир. Артикул mkm42-03-31-l соответствует требованиям для встраиваемой установки в подъездных щитовых.

Назначение и область применения

Щит этажный металлический ЩЭ-3 36 модулей УХЛ3 IP31 предназначен для установки в подъездах жилых и общественных зданий. Он служит для приёма электроснабжения от внешней сети и дальнейшего распределения энергии по трем квартирам. Каждая квартира получает свою ветку счётчика и автоматические выключатели. Также щит обеспечивает защиту от перегрузок и коротких замыканий в отходящих линиях. Подходит для монтажа в местах с ограниченным пространством благодаря встраиваемому способу установки.

Технические характеристики

• Количество модулей DIN: 36 (распределено по трём отсекам)
• Максимальное напряжение: 1000 В
• Номинальный ток: 50 А
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь с порошковым покрытием RAL 7035 (серый)
• Количество дверей: 3 - каждая закрывает один отсек
• Количество квартир: 3
• Способ монтажа: встраиваемый (в стену)
• Срок службы: до 25 лет при соблюдении условий эксплуатации
• Наличие монтажной панели: да - позволяет фиксировать оборудование на DIN-рейках
• Наборный щит: да - можно комплектовать самостоятельно

Совместимость и монтаж

Щит этажный металлический ЩЭ-3 36 модулей УХЛ3 IP31 совместим со всеми стандартными устройствами на DIN-рейке шириной 17,5 мм: автоматические выключатели, УЗО, счетчики, шины N/PE. Монтаж выполняется в нишу стены глубиной не менее 180 мм. Перед установкой проверьте соответствие габаритов ниши - корпус имеет жесткие рамки, требующие точного подбора отверстия. Все три двери открываются отдельно, что удобно при обслуживании одной квартиры без доступа к другим. Шина PE и N уже предусмотрены в распределительном отсеке - их необходимо подключить к основному контуру заземления.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 51778-2019 для распределительных щитов. Разделительная перегородка между силовым и слаботочным отсеками предотвращает помехи и повышает безопасность при одновременной работе с высоким и низким напряжением. Порошковое покрытие защищает металл от коррозии в условиях повышенной влажности. Температурный класс УХЛ3 допускает эксплуатацию при температурах от −40C до +40C - подходит для неотапливаемых подъездов.

Преимущества

• Готовая трёхсекционная структура: вводно-учётный, распределительный и слаботочный отсеки - всё на месте, не нужно собирать из частей
• Удобство обслуживания: каждая квартира имеет отдельную дверь и свои DIN-рейки
• Защита от внешних воздействий: IP31 снижает риск попадания пыли и влаги внутрь
• Высокая долговечность: стальной корпус и качественное покрытие обеспечивают срок службы до 25 лет
• Поддержка слаботочных систем: перфорированные профили позволяют проложить телефонные, антенные и сигнализационные провода без нарушения целостности силового отсека

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для открытых площадок
• Номинальный ток 50 А ограничивает использование в крупных объектах; для более мощных нагрузок требуется щит большей категории
• Не содержит встроенных автоматических выключателей - все устройства должны быть приобретены отдельно
• Не рекомендуется использовать в помещениях с постоянной влажностью выше 90% или с агрессивными химическими средами

Примеры использования

• Этажный щит в новостройке с тремя квартирами на этаже - каждый отсек обслуживает одну квартиру
• Реконструкция старого дома: замена устаревших щитков на современный наборный вариант с возможностью расширения
• Общественное здание: распределение питания по трем офисам или коммерческим помещениям на одном уровне
• Жилое здание с центральным учётом: вводно-учётный отсек используется для установки коллективного счётчика, остальные - для групповой защиты

Практические советы

• Перед монтажом убедитесь, что глубина ниши достаточна - корпус ЩЭ-3 требует минимум 180 мм свободного пространства
• Шины N и PE обязательно заземлите через главную заземляющую шину (ГЗШ); не используйте их как рабочие проводники
• Для слаботочных линий применяйте отдельные кабельные каналы - не смешивайте их с силовыми проводами даже внутри одного отсека
• При заказе комплектующих ориентируйтесь на количество модулей: 36 - это максимум, но реально используются 24–30, чтобы оставить место для будущего расширения
• Щит ET-3 от IEK совместим с продукцией серии Light - все автоматы, УЗО и шины этой же серии будут идеально подходить по форме и креплению
