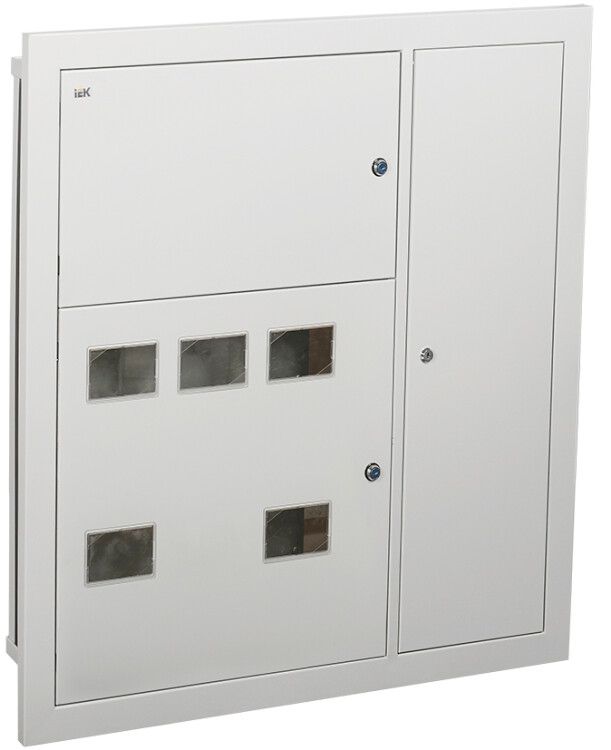

Корпус металлический ЩЭ-5 36 УХЛ3 IP31 (1000х960х157мм) LIGHT | MKM42-05-31-L IEK

Корпус металлический щит этажный ЩЭ-5 36 УХЛ3 IP31 от IEK - это готовый металлический корпус для сборки этажного распределительного щита на пять квартир. Он обеспечивает безопасную компоновку силового и слаботочного оборудования в жилых и общественных зданиях, соответствует требованиям ГОСТ и рассчитан на долгую эксплуатацию - до 25 лет.

Назначение и область применения

Щит этажный ЩЭ-5 36 УХЛ3 IP31 предназначен для установки в подъездных щитовых помещениях многоквартирных домов, офисных центров и других объектов с централизованным энергоснабжением. Его задача - принимать электроснабжение от ввода и распределять его по пяти квартирам через автономные группы автоматических выключателей и счетчики. Также он защищает отходящие линии от перегрузок и коротких замыканий.

Технические характеристики

• Материал корпуса: сталь с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Номинальное напряжение: 1000 В - допустимо для сетей до 1 кВ
• Номинальный ток: 50 А - максимальный ток, который может пройти через вводной участок
• Количество дверей: три - каждая открывается отдельно, позволяет работать с отсеками без доступа ко всему щиту
• Количество квартир: 5 - каждый отсек рассчитан на одну квартиру
• Количество модулей DIN: 5 - по одному ряду на квартиру, можно установить один счетчик и несколько автоматов
• Наличие монтажной панели: да - внутренние рамы позволяют фиксировать оборудование без сверления
• Цвет: серый - стандартизирован для промышленного оборудования
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности

Совместимость и монтаж

Корпус ЩЭ-5 36 УХЛ3 IP31 имеет встраиваемый тип монтажа - устанавливается в нишу стены, выступает лишь дверями. Все внутренние элементы уже подготовлены: DIN-рейки, шины N/PE, перфорированные профили для слаботочных проводов. Монтаж выполняется после предварительной проверки глубины ниши - она должна быть минимум 180–200 мм. Подключение внешних кабелей осуществляется через боковые или нижние вводы, которые требуют герметизации при необходимости. Каждая дверь оснащена замком - для доступа к оборудованию требуется ключ.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Конструкция предусматривает разделительную перегородку между силовым и слаботочным отсеками - исключает помехи и риск поражения током при работе со слаботочными системами. Порошковое покрытие не содержит свинца и хрома(VI), что соответствует RoHS. Напряжение 1000 В и ток 50 А обеспечивают соответствие классу II по электробезопасности.

Преимущества

• Готовая структура: не нуждается в самостоятельной сборке корпуса - экономит время монтажа
• Чёткая функциональная разбивка: вводно-учетный, распределительный и слаботочный отсеки отделены друг от друга
• Удобство обслуживания: каждая дверь открывается независимо - можно менять счетчик, не трогая другие квартиры
• Защита от внешнего воздействия: IP31 и прочная сталь снижают риск повреждений в подъездах
• Поддержка современной коммуникационной инфраструктуры: перфорированные профили позволяют легко проложить кабели домофона, охраны, TV и интернета

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для открытых площадок
• Не рекомендуется использовать в местах с постоянным попаданием воды (например, в сырых подвалах без гидроизоляции)
• Максимальный ток 50 А ограничен - нельзя применять для крупных потребителей (например, тепловых насосов мощностью >11 кВт)
• Количество модулей DIN - всего 5 единиц на отсек; при большом числе автоматов потребуется использование дополнительных DIN-реек
• Не совместим с высокими нагрузками выше 1000 В - запрещено подключение к сетям 6(10) кВ

Примеры использования

• Этажный щит в новостройке с пятью квартирами на одном уровне
• Обновление старого щита в панельном доме с заменой пробок на автоматы
• Сборка щита в общежитии с отдельным учетом каждой комнаты
• Замена устаревших деревянных щитов в школах или детских садах
• Интеграция системы домофона и видеонаблюдения в существующий силовой щит

Практические советы

• Перед монтажом проверьте глубину ниши - корпус ЩЭ-5 36 УХЛ3 IP31 требует свободного пространства не менее 180 мм
• Используйте кабельные вводы с уплотнителями, особенно если щит расположен в помещении с высокой влажностью
• На DIN-рейках в каждом отсеке располагайте счетчик вверху, затем автоматические выключатели - так удобнее обслуживать
• Шины N и PE должны быть надежно закреплены - используйте болтовые соединения, а не клеммы с зажимами
• При использовании в холодных регионах убедитесь, что внутри щита нет конденсата - периодически проводите осмотр
• Артикул mkm42-05-31-l - это точный идентификатор модели в каталоге IEK. При заказе всегда указывайте его полностью
