Комплект для монтажа ЩЭ-3 LIGHT | MKM-40-3 IEK

Комплект для монтажа щита этажного ЩЭ-3 от IEK - это готовый набор элементов для быстрой и надёжной сборки этажных распределительных щитов в жилых и общественных зданиях. Комплект включает необходимые шины и зажимы, обеспечивая правильное подключение нулевых проводников и защитное заземление.

Назначение и область применения

Комплект для монтажа щита этажного ЩЭ-3 используется при установке этажных распределительных щитов в многоквартирных домах, офисах, школах и других объектах с централизованной системой электроснабжения. Он позволяет организовать соединение нулевых (N) и защитных (PEN) проводников, а также выполнить ответвления от основной шины к автоматическим выключателям и другим устройствам внутри щита.

Технические характеристики

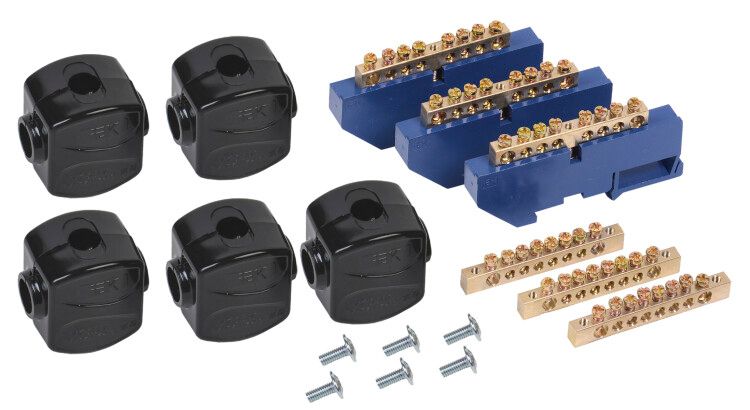

• В составе: шина N, шина PEN, зажим ответвительный У-733М
• Тип изделий: аксессуары для щитов серии ЩЭ-3
• Назначение: коммутация и распределение нулевых и защитных проводников
• Зажим У-733М: предназначен для надёжного ответвления однопроволочных медных проводов

Совместимость и монтаж

Комплект для монтажа щита этажного ЩЭ-3 совместим исключительно с щитами серии ЩЭ-3 от IEK. Шины крепятся на DIN-рейку стандартной ширины 35 мм. Монтаж выполняется после установки модульных аппаратов - шины фиксируются параллельно им, а зажим У-733М устанавливается на входную шину для подключения отходящих линий. Подключаемые провода должны иметь сечение до 16 мм2 - соответствует требованиям зажима У-733М.

Безопасность и стандарты

Комплект выполнен из материалов, соответствующих требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Все металлические части покрыты антикоррозийным слоем, обеспечивающим долговечность в условиях повышенной влажности. Нулевые и защитные шины разделены, что исключает риск нарушения системы TN-C-S.

Преимущества

• Готовый набор - не требуется подбирать отдельные элементы
• Шины и зажимы оптимизированы под габариты ЩЭ-3
• У-733М обеспечивает плотный контакт без повреждения жилы
• Снижает время монтажа за счёт предварительно подобранной компоновки

Ограничения применения

Комплект для монтажа щита этажного ЩЭ-3 нельзя использовать с другими сериями щитов - например, ЩЭ-1, ЩЭ-2 или щитами сторонних производителей. Также он не предназначен для работы с алюминиевыми проводами или проводами сечением более 16 мм2. Не рекомендуется применять в помещениях с агрессивными средами (например, химпроизводства, бассейны без дополнительной защиты).

Примеры использования

• Подключение нулевой шины в этажном щите квартиры в новостройке
• Разводка PEN-проводника в щите многоэтажного дома
• Ответвление от главной шины к групповым автоматам освещения и розеток

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - зажим У-733М рассчитан максимум на 16 мм2
• Не затягивайте винты слишком сильно - это может повредить контакты
• Обязательно используйте комплект вместе с щитом ЩЭ-3 от IEK - другие модели не имеют нужных креплений
• После сборки проверьте все соединения - особенно PEN, так как его нарушение влияет на безопасность всей системы
