Комплект для монтажа ЩЭ-4 LIGHT IEK (ИЭК) MKM-40-4

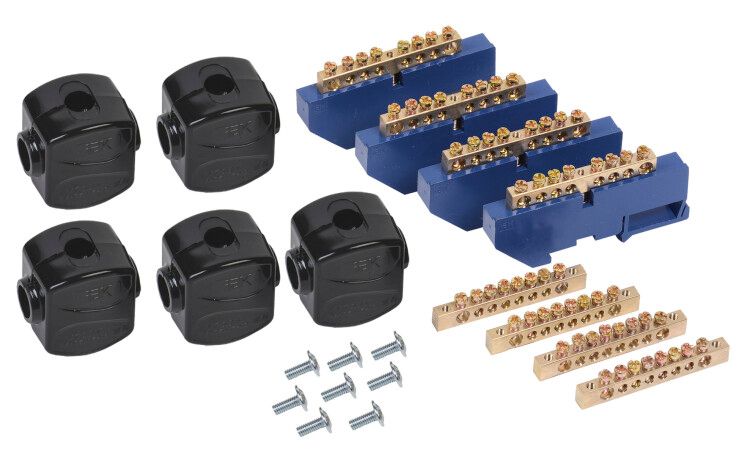

Комплект для монтажа щита этажного ЩЭ-4 от IEK - это готовый набор компонентов для быстрой и надёжной сборки этажных распределительных щитов. Комплект включает ступенчатые изоляторы IEK, обеспечивающие безопасную фиксацию и изоляцию токоведущих шин, что особенно важно при работе с напряжением до 1000 В.

Назначение и область применения

Комплект для монтажа щита этажного ЩЭ-4 предназначен для установки в этажных распределительных щитах жилых, общественных и административных зданий. Он используется для крепления и изоляции медных или алюминиевых шин - как на вертикальных, так и на горизонтальных участках. Подходит для систем TN-S, TN-C-S, IT и TT. Применяется в щитах, где требуется минимизация риска замыканий между фазами и нулевыми проводниками.

Технические характеристики

• Максимальное рабочее напряжение: до 1000 В переменного тока (50 Гц)
• Материал корпуса: негорючий стойкий полимер с высоким объемным электрическим сопротивлением
• Устойчивость к механическим нагрузкам: повышенная - выдерживает давление при затяжке болтов и вибрации
• Защита от пробоя: обеспечивается за счёт увеличенной длины пути утечки между контактными поверхностями
• Тип крепления: жёсткое, через отверстия под болты M6–M8

Совместимость и монтаж

Комплект для монтажа щита этажного ЩЭ-4 совместим со всеми типоразмерами щитов серии ЩЭ-4 от IEK. Установка выполняется на DIN-рейку или прямо на стенку щита с помощью встроенных крепёжных отверстий. Каждый изолятор рассчитан на фиксацию одной шины; при необходимости многократного прохода - используются ступенчатые элементы для пересечений. Для правильного монтажа соблюдайте рекомендуемую плотность расположения: минимальный шаг между соседними изоляторами - 150 мм. Не используйте силовые инструменты при затяжке - момент не более 2 Нм.

Безопасность и стандарты

Изоляторы IEK соответствуют требованиям ГОСТ IEC 60947-1 и ГОСТ Р 50030.2. Они сертифицированы для работы в условиях температур от -40 C до +70 C и относительной влажности до 95%. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при нагреве - соответствует классу самозатухающих материалов V-0 по UL 94.

Преимущества

• Высокая прочность материала снижает риск трещин и деформаций при длительной эксплуатации
• Ступенчатая форма позволяет легко организовать многоуровневую маршрутизацию шин без дополнительных переходников
• Негорючесть и устойчивость к химическим средам повышают долговечность в помещениях с высокой запылённостью
• Готовый комплект исключает необходимость самостоятельного подбора деталей - экономит время на монтаже

Ограничения применения

Не применяйте комплект для монтажа щита этажного ЩЭ-4 вне щитов типа ЩЭ-4 - он не адаптирован под другие форматы. Не использовать в условиях постоянного погружения в жидкости или в агрессивных химических средах (например, в цехах с кислотными парами). Также не рекомендуется применять для токов выше 1600 А - возможен перегрев контактов при недостаточной площади сечения шин.

Примеры использования

• Фазные и нулевые шины в этажном щите ЖК “Золотой берег”
• Распределение питания по групповым автоматам в офисном здании
• Обвязка главного ввода и секционного разъединителя в ЩЭ-4
• Подключение счетчиков и коммуникаций в модульных щитах

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий изолятора и сечения шины - оптимально для шин 10×5 мм и 15×5 мм
• При установке нескольких уровней шин - чередуйте положение изоляторов, чтобы избежать параллельных путей утечки
• Не закручивайте болты до упора - оставьте 0,5–1 мм зазора для теплового расширения
• Для удобства обслуживания - располагайте изоляторы так, чтобы клеммы были доступны с лицевой стороны щита
• Комплект для монтажа щита этажного ЩЭ-4 (артикул mkm-40-4) можно дополнять аналогичными изоляторами IEK из других серий при необходимости удлинения маршрута
