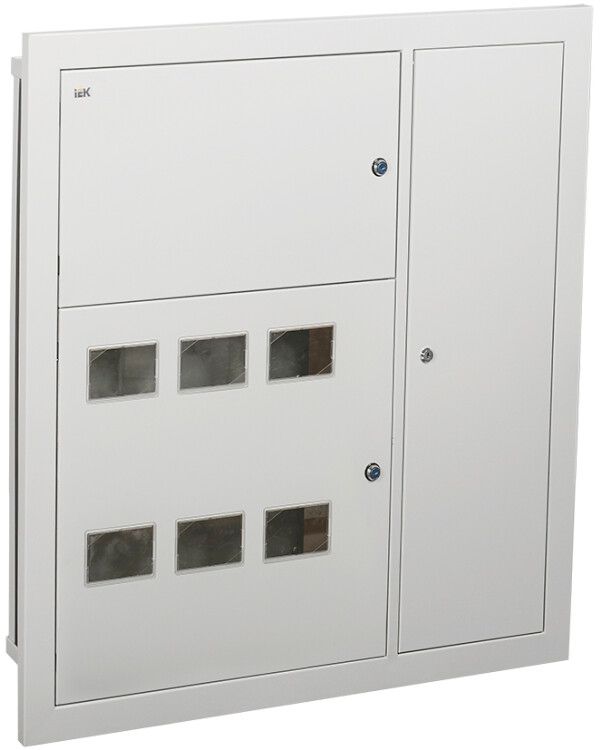

Корпус металлический ЩЭ-6 36 УХЛ3 IP31 (1000х960х157мм) LIGHT | MKM42-06-31-L IEK

Щит этажный металлический ЩЭ-6 36 модификация УХЛ3, степень защиты IP31 от бренда IEK - это готовый корпус для сборки этажного распределительного щита на шесть квартир. Артикул mkm42-06-31-l рассчитан на встраивание в стену, надежно защищает оборудование от внешних воздействий и соответствует требованиям для жилых и общественных зданий.

Назначение и область применения

Щит этажный металлический ЩЭ-6 36 модификация УХЛ3, степень защиты IP31 используется для централизованного приема и распределения электроэнергии в многоквартирных домах, офисах, гостиницах и других объектах с коллективным энергопотреблением. Каждый из шести отсеков предназначен для одной квартиры - внутри размещаются счетчики, автоматические выключатели и другие устройства учета и защиты. Также щит обеспечивает безопасную прокладку слаботочных систем: телефона, домофона, охранной сигнализации, TV и интернет-кабелей.

Технические характеристики

• Материал корпуса: сталь с порошковым покрытием цвета RAL 7035 (серый)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Количество квартир: 6
• Количество дверей: 3 - одна на каждый отсек
• Количество модулей DIN: 6 - по одному ряду на каждую квартиру
• Напряжение: до 1000 В переменного тока
• Номинальный ток: 50 А - максимальный допустимый ток через ввод
• Тип монтажа: встраиваемый - устанавливается внутрь стены
• Наличие монтажной панели: да - для фиксации DIN-реек и компонентов
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Подходит для сборок: да - совместим с типовыми решениями IEK Light

Совместимость и монтаж

Щит этажный металлический ЩЭ-6 36 модификация УХЛ3, степень защиты IP31 имеет три отдельных отсека, что позволяет организовать четкое разделение функций:

• Вводно-учетный отсек: место для установки вводного автомата и счетчиков электроэнергии (по одному на квартиру).
• Распределительный отсек: содержит DIN-рейки для групповых автоматов, шины N и PE - здесь размещают защиту каждой линии.
• Отсек слаботочного оборудования: оснащен перфорированными профилями для крепления кабелей телефонии, видеонаблюдения, домофона и аналогичных систем. Между этим отсеком и силовыми частями установлена металлическая перегородка для предотвращения помех и повышения пожаробезопасности.

  Установка выполняется в нишу стены. Размеры ниши должны позволить свободно разместить корпус с запасом для проводки. Монтаж требует точного соблюдения глубины и ширины проема - рекомендуется проверить чертежи перед работой. Все кабели выводятся через предусмотренные входные отверстия.

  Безопасность и стандарты

  Щит этажный металлический ЩЭ-6 36 модификация УХЛ3, степень защиты IP31 соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Степень защиты IP31 исключает попадание крупных инородных частиц и защиту от конденсата и вертикальных потоков воды - этого достаточно для помещений с нормальной влажностью, таких как подъезды и технические этажи. Однако не предназначен для открытых площадок, сырых подвалов или мест с постоянными брызгами. Разделительная перегородка снижает риск возгорания при аварии в силовой части.

  Преимущества

  • Готовая структура с тремя отсеками экономит время на проектирование и сборку
  • Порошковое покрытие устойчиво к механическим повреждениям и коррозии
  • Четкое разделение силового и слаботочного оборудования снижает уровень ЭМИ и повышает надежность связи
  • Совместим с сериями IEK Light - легко найти подходящие автоматы, счетчики и шины
  • Долгий срок службы - 25 лет - делает щит экономически выгодным решением

  Ограничения применения

  • Не предназначен для наружной установки - IP31 недостаточно для улицы или сырого помещения
  • Номинальный ток 50 А ограничен - не подходит для больших нагрузок (>50 А) или коммерческих объектов с высоким потреблением
  • Не предусматривает возможность последующего увеличения числа модулей - количество DIN-реек фиксировано
  • Только встраиваемый монтаж - нельзя использовать как напольный или настенный щит
  • Не поддерживает автоматизацию или удаленный контроль - все управление ручное

  Примеры использования

  • Этажный щит в новостройке на 6 квартир - в каждом отсеке установлены счетчик, вводной автомат и группы розеток/освещения
  • Жилой комплекс с центральным вводом - один щит обслуживает весь этаж, слаботочные системы подключены параллельно
  • Общественное здание (например, детский сад или администрация): распределение питания по комнатам + домофон и система оповещения

  Практические советы

  • Перед монтажом проверьте глубину ниши - корпус должен полностью войти без зазора, чтобы сохранить IP31
  • Используйте только DIN-рейки и комплектующие, совместимые с сериями IEK Light - это гарантирует правильную посадку и контакт
  • Шины N и PE лучше закреплять сразу после установки корпуса - так удобнее прокладывать провода
  • Слаботочные кабели прокладывайте отдельно от силовых - даже с перегородкой возможны помехи при плохой маршрутизации
  • При замене оборудования убедитесь, что новые автоматы не выходят за рамки 6 модулей на квартиру - перегрузка невозможна
  • Для долговечности не открывайте двери часто - они имеют механические замки, которые со временем изнашиваются
