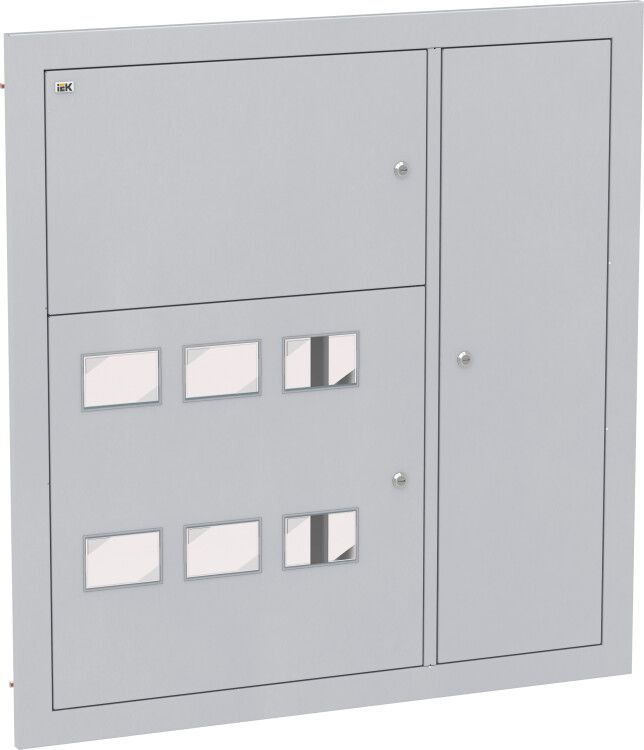

Корпус металлический ЩЭ-6-1 36 УХЛ3 IP31 (1000х960х157мм) | MKM42-06-31 IEK

Корпус металлический щит этажный ЩЭ-6-1 36 УХЛ3 IP31 от IEK - это готовый металлический каркас для сборки этажных распределительных щитов в жилых и общественных зданиях. Он обеспечивает безопасную компоновку устройств учёта, автоматики и слаботочных систем в одном корпусе с защитой IP31.

Назначение и область применения

ЩЭ-6-1 36 УХЛ3 IP31 используется для создания этажных распределительных щитов в многоквартирных домах, офисах и других объектах с централизованным энергоснабжением. Корпус служит основой для монтажа: счётчиков электроэнергии, автоматических выключателей, шин PE/N, устройств слаботочных систем - таких как домофон, охранная сигнализация, TV/телефонные сети. Подходит для установки на лестничных клетках, в технических помещениях и коридорах.

Технические характеристики

• Материал корпуса: сталь с порошковым покрытием цвета RAL 7035 (серый)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество квартир: 6
• Количество дверей: 3 - каждая открывается отдельно
• Количество модулей DIN: 6 - для установки автоматов и УЗО
• Номинальное напряжение: до 1000 В
• Номинальный ток: 50 А - максимальный допустимый ток через ввод
• Тип корпуса: наборный - собирается из трёх отсеков
• Способ монтажа: настенный
• Наличие монтажной панели: да - съёмная, для удобства сборки
• Климатическое исполнение: У3 - работает при температуре от −10C до +40C, в условиях нормальной влажности
• Срок службы: 25 лет
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус ЩЭ-6-1 36 УХЛ3 IP31 совместим со всеми типовыми коммутационными аппаратами, DIN-рейками, счётчиками и шинами, соответствующими ГОСТ и IEC. Монтаж выполняется на стену с помощью кронштейнов или анкеров - требуется предварительно просверлить отверстия в задней стенке корпуса. Съёмная монтажная панель позволяет собирать внутреннюю проводку вне корпуса, что ускоряет работу. Каждая дверь имеет отдельный замок - можно обслуживать один отсек, не вскрывая остальные.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ТУ YKM.001.2015. Защита IP31 исключает попадание крупных инструментов и пыли внутрь, а также защищает от конденсата и вертикальных брызг. Напряжение до 1000 В и ток до 50 А позволяют использовать корпус в бытовых и коммерческих сетях TN-S и TT. Все металлические части корпуса должны быть надёжно заземлены через контактную площадку на задней стенке.

Преимущества

• Трёхотсечная конструкция - раздельное расположение силовой, учетной и слаботочной частей снижает помехи и повышает безопасность
• Перфорированные планки в вводно-учётном отсеке - позволяют легко фиксировать счётчики по числу квартир
• Съёмная монтажная панель - упрощает сборку и последующую диагностику
• Порошковое покрытие - устойчиво к механическим повреждениям и коррозии
• Готовые места под DIN-рейки и шины PE/N - экономят время на планирование разводки

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для открытых площадок
• Не рассчитан на ток выше 50 А - для больших нагрузок нужен более мощный щит
• Не подходит для помещений с высокой влажностью (бассейны, парильни) - риск конденсата внутри
• Климатическое исполнение У3 не гарантирует работу при температурах ниже −10C
• Комплектность некомплектная - все внутренние элементы (автоматы, счётчики, шины) закупаются отдельно

Примеры использования

• Этажный щит в 9-этажном доме: 6 квартир на этаже - каждый счётчик на своей планке, автоматы групповых линий на DIN-рейках, домофон и Wi-Fi роутер в слаботочном отсеке
• Офисное здание: вводный автомат, счётчик, УЗО и реле контроля напряжения в одном корпусе
• Общественное здание: распределение питания на освещение, розетки и системы безопасности с раздельным доступом

Практические советы

• При заказе проверьте, чтобы посадочные отверстия под крепление совпадали с вашим способом монтажа - в корпусе предусмотрены стандартные отверстия под M8
• Для долговечности используйте только сертифицированные DIN-рейки и клеммы, совместимые с габаритами корпуса
• При монтаже в сыром месте (например, в подвале) дополнительно герметизируйте входы кабелей
• Не забудьте подписать двери каждого отсека - это упростит обслуживание и ремонт
• ЩЭ-6-1 36 УХЛ3 IP31 от IEK хорошо сочетается с другими изделиями серии IEK - выбирайте автоматические выключатели, УЗО и счётчики того же бренда для гарантированной совместимости
