Корпус металлический ЩЭ-2-1 36 УХЛ3 (ВхШхГ) 1000x960x157мм IP31 | MKM42-02-31 IEK

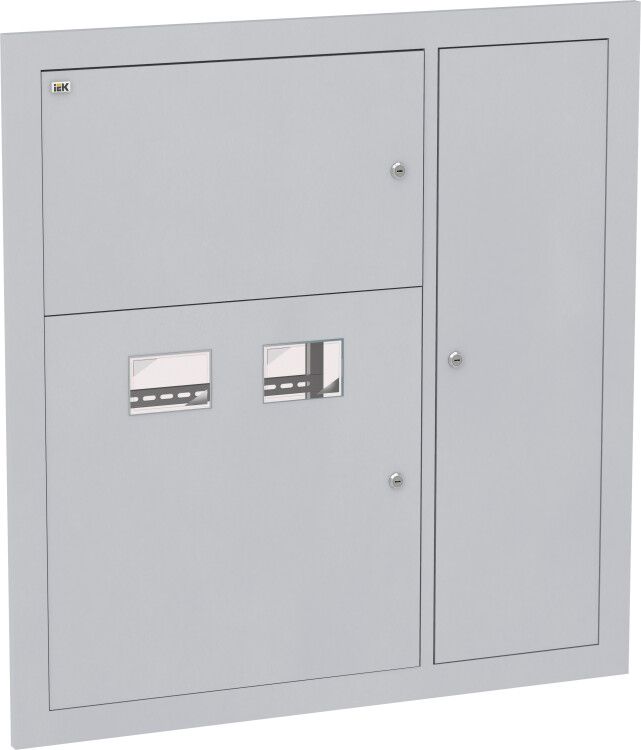

Щит этажный металлический ЩЭ-2-1 36 УХЛ3 IP31 (1000x960x157 мм) от IEK предназначен для компактной сборки этажных распределительных щитов в жилых и общественных зданиях. Этот щит обеспечивает безопасный прием, распределение электроэнергии и защиту отходящих линий, а его трёхсекционная конструкция позволяет организовать раздельное размещение силового, учётного и слаботочного оборудования. Артикул mkm42-02-31 соответствует сертифицированному решению по ТУ YKM.001.2015.

Назначение и область применения

Щит этажный металлический ЩЭ-2-1 36 УХЛ3 IP31 используется для монтажа на этажах многоквартирных домов, офисных и административных зданий. Он служит центральным пунктом распределения энергии между квартирами, обеспечивает защиту от перегрузок и КЗ, а также объединяет в одном корпусе оборудование учета, силовой автоматики и слаботочных систем.

Технические характеристики

• Габариты: 1000×960×157 мм - компактный формат для стеновых ниш и ограниченных пространств;
• Материал корпуса: сталь толщиной 1 мм с порошковым покрытием - устойчив к механическим повреждениям и коррозии;
• Степень защиты: IP31 - предохраняет от твердых предметов больше 2,5 мм и вертикально падающих капель воды; подходит для внутренней установки в сухих помещениях;
• Номинальный ток: 50 А - рассчитан на нагрузку до 11 кВт при напряжении 230 В;
• Напряжение: 1000 В - допустимо использование в сетях до 1 кВ переменного тока;
• Количество дверей: 3 - каждая открывается отдельно, что удобно при обслуживании;
• Количество модулей DIN: 2 - позволяет установить два однополюсных автомата или один двухполюсный;
• Наличие монтажной панели: да - съёмная панель упрощает монтаж и замену устройств;
• Наличие окна: да - для визуального контроля показаний счётчиков без вскрытия;
• Наличие замка: да - защищает от несанкционированного доступа;
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C, в условиях нормальной влажности;
• Срок службы: 25 лет - при соблюдении условий эксплуатации;
• Цвет: серый - соответствует стандартным решениям для жилищного фонда.

Совместимость и монтаж

Щит этажный металлический ЩЭ-2-1 36 УХЛ3 IP31 монтируется исключительно настенным способом. Для установки требуется подготовленная ниша или плоская стена с возможностью фиксации через отверстия в боковых стенках. Корпус имеет три отсека:

• Вводно-учетный отсек: оснащен перфорированными планками для крепления двух счётчиков (по одному на квартиру); возможно установить главный рубильник или автомат отключения магистрали;
• Распределительный отсек: содержит DIN-рейки для групповых автоматов, шины N и PE, а также оперативную панель для коммутационных элементов;
• Отсек слаботочного оборудования: оборудован перфорированными профилями для прокладки кабелей домофона, охранной сигнализации, TV/радио и других низковольтных систем.

Необходимо учитывать, что щит является некомплектным - все устройства (автоматы, счётчики, шины) устанавливаются заказчиком самостоятельно.

Безопасность и стандарты

Произведён согласно техническим условиям YKM.001.2015. Конструкция соответствует требованиям безопасности для распределительных устройств в жилых зданиях. Материалы и степень защиты IP31 обеспечивают надёжную работу в помещениях без повышенной влажности. Наличие замка и отдельных дверей снижает риск случайного контакта с токоведущими частями.

Преимущества

• Трёхсекционная структура позволяет отделить силовые, учётные и слаботочные системы - минимизирует помехи и упрощает диагностику;
• Съёмная монтажная панель и перфорированные планки ускоряют установку и последующую модификацию;
• Порошковое покрытие увеличивает долговечность и устойчивость к внешним воздействиям;
• Окно для счётчиков исключает необходимость постоянного вскрытия щита;
• Поддержка стандарта У3 делает щит пригодным для большинства регионов России и стран СНГ.

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточно для открытых площадок или сырых помещений;
• Не подходит для мощных нагрузок свыше 50 А - требует дополнительного вводного устройства при больших потребностях;
• Количество модулей DIN всего 2 - ограничивает число групповых автоматов; для более сложных схем нужен дополнительный щит;
• Некомплектность - необходимо закупать все комплектующие отдельно, что требует точного планирования;
• Толщина стали 1 мм - не рекомендуется для мест с высоким риском механических ударов (например, промышленные объекты).

Примеры использования

• Этажный щит в 9-этажном панельном доме - распределение энергии между двумя квартирами на этаже;
• Жилое здание с коллективными системами - совмещение счётчиков, автоматов группы и домофона в одном корпусе;
• Общественные здания (администрации, школы) - временная организация питания для ремонтных работ или автономных участков;
• Реконструкция старых щитов - замена устаревших деревянных или пластиковых щитков на современную металлическую конструкцию.

Практические советы

• Перед монтажом проверьте глубину ниши - габариты щита 157 мм по глубине, учитывайте толщину штукатурки и кабельных каналов;
• При использовании в многоквартирных домах обязательно выведите отдельные провода для каждого счётчика - не используйте перемычки между квартирами;
• Шины N и PE должны быть надёжно соединены с контуром заземления - проверьте сопротивление перед вводом в эксплуатацию;
• Для слаботочных линий применяйте экранированные кабели и отделяйте их от силовых - это снижает уровень помех;
• При замене щита сохраните маркировку всех линий - в новом корпусе ЩЭ-2-1 36 УХЛ3 IP31 можно использовать те же этикетки;
• Не забудьте закупить DIN-рейки, автоматы, счётчики и шины заранее - они не входят в комплект.
