Корпус металлический ЩЭ-4-1 36 УХЛ3 (ВхШхГ) 1000x960x157мм IP31 | MKM42-04-31 IEK

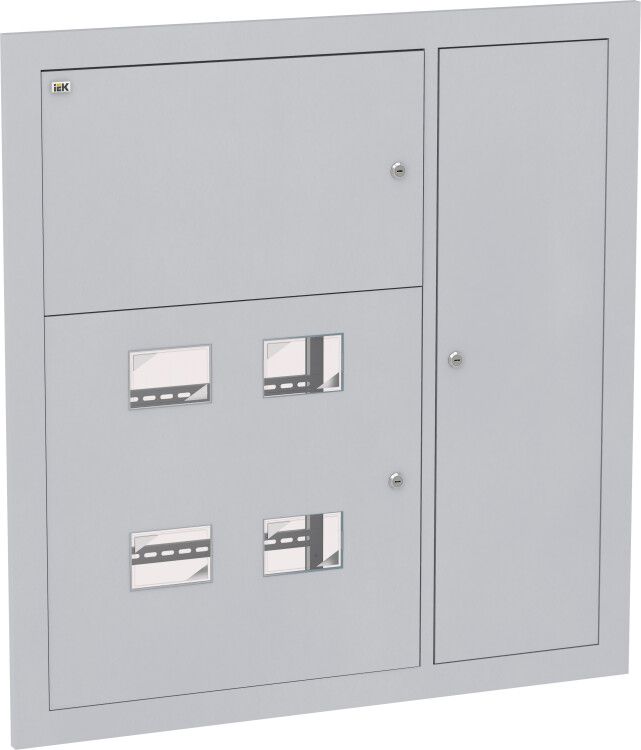

Щит этажный металлический ЩЭ-4-1 36 УХЛ3 IP31 (1000x960x157) от IEK - это готовый корпус для сборки этажных распределительных щитов в многоквартирных домах. Он обеспечивает безопасное распределение энергии, защиту линий и компактную организацию учета, силовой и слаботочной аппаратуры. Артикул mkm42-04-31 соответствует сертифицированному решению по ТУ YKM.001.2015.

Назначение и область применения

Щит этажный металлический ЩЭ-4-1 36 УХЛ3 IP31 предназначен для установки на этажах жилых и общественных зданий. Его задача - принимать электроснабжение от ввода и распределять его по квартирам через групповые линии. Также он защищает цепи от перегрузок и коротких замыканий. Подходит для монтажа в подъездных шахтах, коридорах, технических помещениях.

Технические характеристики

• Габариты: 1000×960×157 мм - позволяет разместить все необходимые устройства без перегрузки.
• Материал корпуса: сталь толщиной 1 мм с порошковым покрытием - устойчив к механическим повреждениям и коррозии.
• Степень защиты: IP31 - предохраняет от твердых предметов больше 2,5 мм и вертикально падающих капель воды; подходит для внутренней установки в сухих помещениях.
• Номинальный ток: 50 А - рассчитан на нагрузку типового этажного ввода в многоэтажке.
• Напряжение: до 1000 В - соответствует требованиям для сетей 0,4 кВ.
• Количество модулей DIN: 4 - достаточно для установки автоматических выключателей и УЗО по одной линии на квартиру.
• Количество дверей: 3 - каждая открывается отдельно, что удобно при обслуживании.
• Количество квартир: 4 - оптимально для четырехквартирного этажа.
• Срок службы: 25 лет - при соблюдении условий эксплуатации.
• Климатическое исполнение: У3 - работает при температуре от −10C до +40C и относительной влажности до 80%; не предназначено для улицы.
• Наличие окна - позволяет визуально контролировать положение рубильника или индикаторов.
• Наличие замка - исключает несанкционированный доступ.
• Наличие монтажной панели - съемная, для удобства сборки и замены устройств.

Совместимость и монтаж

Щит этажный металлический ЩЭ-4-1 36 УХЛ3 IP31 имеет встраиваемый способ монтажа - устанавливается в нишу стены. Для этого требуется подготовленное отверстие размером не менее 1000×960 мм с запасом 10–15 мм по периметру. Крепление осуществляется анкерными болтами или сваркой к закладным деталям. Монтажная панель снимается перед установкой - это упрощает работу с DIN-рейками и проводами. Все отсеки уже имеют перфорированные планки для крепления счетчиков и шин N/PE - дополнительные кронштейны не требуются.

Безопасность и стандарты

Произведен согласно техническим условиям YKM.001.2015. Соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 для распределительных щитов. Конструкция исключает случайное прикосновение к токоведущим частям благодаря трёхдверной системе и фиксированному расположению аппаратов внутри отсеков. Наличие замка и окна снижает риск неквалифицированного вмешательства.

Преимущества

• Трёхзонная структура (вводно-учётный, распределительный, слаботочный) - минимизирует помехи между силовыми и информационными линиями.
• Перфорированные планки для счетчиков - позволяют легко фиксировать приборы учёта без дополнительных креплений.
• Съемная монтажная панель - ускоряет сборку и последующую диагностику.
• Порошковое покрытие - не требует периодической покраски, сохраняет внешний вид десятилетиями.
• Компоновка под 4 квартиры - идеально совпадает со стандартной планировкой большинства панельных домов.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для воздействия дождя, снега или высокой влажности.
• Не подходит для помещений с температурой ниже −10C - возможна потеря герметичности уплотнителей и хрупкость материалов.
• Номинальный ток 50 А ограничен - не используется для крупных объектов с мощностью более 11 кВт на этаж.
• Количество модулей DIN - всего 4, поэтому нельзя разместить более 4 однополюсных автоматов без использования комбинированных устройств (например, двухполюсных).
• Комплектация некомплектная - внутри нет счетчиков, автоматов, шин, клеммников. Все оборудование монтируется заказчиком самостоятельно.

Примеры использования

• Этажный щит в 9-этажном панельном доме типа “хрущёвка” - один щит на четыре квартиры, три этажа - три таких щита.
• Жилой комплекс с индивидуальным тепловым пунктом - в слаботочном отсеке размещаются датчики температуры и сигналы от домофона.
• Общественное здание (детский сад, школа): в распределительном отсеке - автоматы освещения, вентиляции, в вводном - счётчик и главный рубильник.

Практические советы

• При монтаже проверьте глубину ниши - корпус выступает на 157 мм, не забудьте про зазор для дверей.
• Для экономии времени используйте заранее подготовленные наборы DIN-реек и шин N/PE - они подходят по габаритам.
• Счетчики крепите на перфорированные планки с помощью специальных креплений - не используйте саморезы напрямую в металл.
• Слаботочные кабели прокладывайте отдельно от силовых - даже при наличии отсека рекомендуется использовать экранированные провода и заземление экрана.
• Проверяйте соответствие артикула mkm42-04-31 при заказе - аналоги других брендов могут отличаться по размерам и комплектации.
