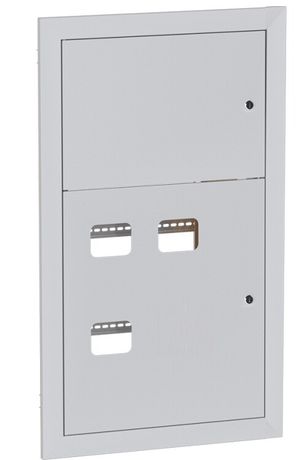

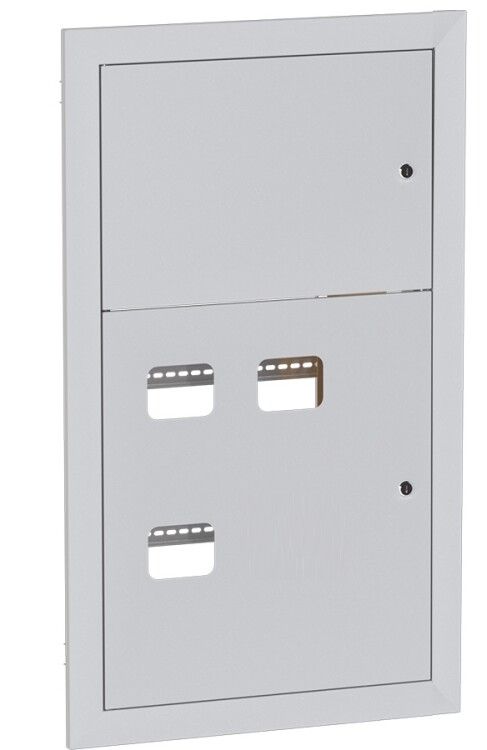

Щит этажный ЩЭ 3кв. без слаботочного отсека (1000х650х160) PROxima EKF mb29-v-3r

Щит этажный 3 квадратных без слаботочного отсека (1000х650х160) сталь серый IP31 от бренда EKF в серии PROxima предназначен для установки в жилых домах и обеспечивает надёжное распределение и учёт электроэнергии по квартирам. Корпус выполнен из стали с порошковым покрытием, имеет три дверцы со стеклом и защищён от попадания твёрдых частиц размером более 2,5 мм.

Назначение и область применения

Щит этажный 3 квадратных без слаботочного отсека (1000х650х160) сталь серый IP31 используется для:

• приёма электропитания от вводного устройства здания;
• распределения энергии по отдельным квартирам;
• учёта потребления электроэнергии через счётчики;
• защиты групповых линий от перегрузок и коротких замыканий.

Не предназначен для размещения слаботочных устройств - таких как телефоны, TV-роутеры, системы безопасности. Для этих целей требуется отдельный шкаф или модуль.

Технические характеристики

• Размеры: 1000×650×160 мм (высота × ширина × глубина);
• Материал корпуса: сталь с порошковым покрытием цвета 7035 (серый);
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и вертикально падающих капель воды;
• Количество дверей: 3 - каждая дверца открывается отдельно, позволяет обслуживать группы автоматических выключателей без доступа к соседним секциям;
• Наличие стекла: да - на всех трёх дверях, для визуального контроля положения рубильников и индикаций;
• Тип установки: встраиваемая - монтируется в нишу стены, фиксируется анкерными болтами;
• Гарантия: 60 месяцев (5 лет).

Совместимость и монтаж

Щит этажный 3 квадратных без слаботочного отсека (1000х650х160) сталь серый IP31 совместим с DIN-рейками стандарта EN 60715. Устанавливается в подготовленную нишу в стене с запасом по глубине минимум 180 мм. Кабели вводятся сверху или снизу через кабельные вводы (не входят в комплект - требуются дополнительно). Монтаж выполняется после проверки прочности стены и наличия заземляющего контура. Все дверцы имеют механический замок - для доступа нужен ключ (в комплекте).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1–2007 (аналог IEC 61439-1) для распределительных щитов низкого напряжения. Конструкция исключает случайный контакт с токоведущими частями при закрытой дверце. Сертифицирован для работы в помещениях с нормальной влажностью и температурой от –25C до +40C.

Преимущества

• Трёхдверная конструкция упрощает обслуживание - можно работать с одной квартирой, не отключая остальные;
• Стекло на дверях позволяет контролировать состояние оборудования без вскрытия;
• Порошковое покрытие устойчиво к царапинам, коррозии и химическим воздействиям;
• Высокая гарантия (5 лет) указывает на качество сборки и материалов;
• Стандартные габариты позволяют использовать типовые решения по проходкам и креплению.

Ограничения применения

• Не допускается использование в условиях повышенной влажности (ванная комната, подвалы с постоянной сыростью) - степень защиты IP31 недостаточна;
• Запрещено размещение слаботочных устройств (TV, интернет, сигнализация) внутри - отсек не предусмотрен, возможен риск помех и нарушения изоляции;
• Не предназначен для открытой установки на улице или в неотапливаемых местах;
• Не рассчитан на работу при температурах ниже –25C или выше +40C.

Примеры использования

• Этажный щит в многоквартирном доме - один щит на этаж, три дверцы - по одной на три квартиры;
• Жилые дома с коллективным вводом и индивидуальным учётом;
• Объекты с централизованной системой управления питанием - например, общежития, гостиницы.

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть больше 160 мм, чтобы не задевать провода и клеммы;
• Используйте кабельные вводы с герметичными прокладками - особенно если щит установлен рядом с влажными зонами;
• При планировании внутренней компоновки оставьте место под будущую замену автоматов - не забивайте все рейки полностью;
• Для удобства обслуживания рекомендуется наклеить этикетки на дверцы с номерами квартир и схемой питания;
• Щит EKF PROxima mb29-v-3r совместим с большинством бытовых автоматов и УЗО - проверяйте соответствие DIN-рейки и габаритов перед покупкой комплектующих.
