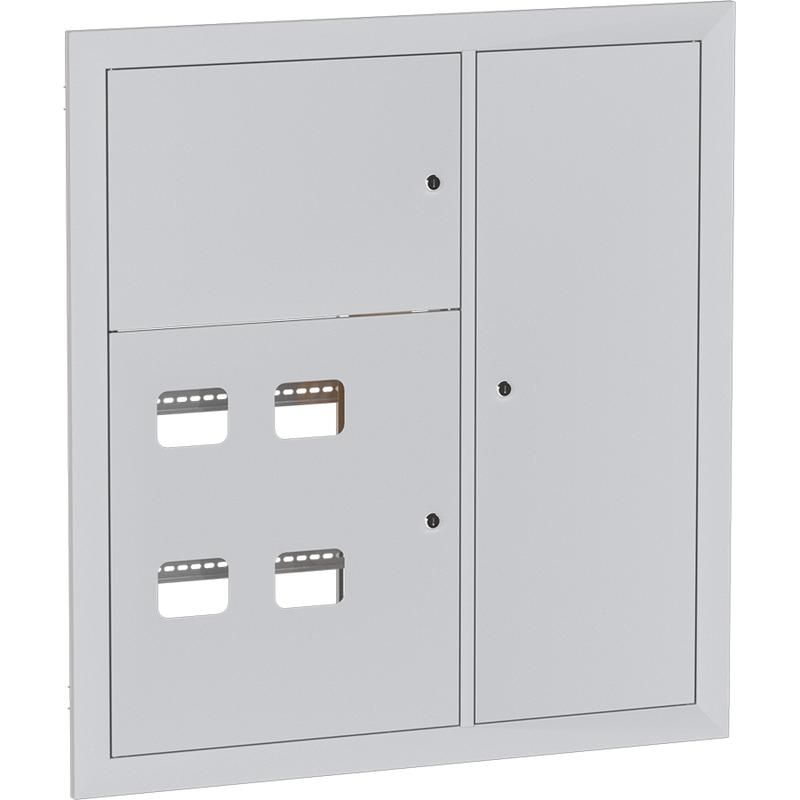

Щит этажный 4 квартирный (1000х950х160) EKF PROxima - mb29-v-4

Щит этажный 4 квартирный (1000х950х160) PROxima от EKF - это металлический корпус для централизованного учёта и распределения электроэнергии по четырём квартирам в многоквартирном доме. Артикул mb29-v-4 обеспечивает надёжную защиту оборудования и удобство обслуживания благодаря встроенной конструкции и трёхдверному исполнению.

Назначение и область применения

Щит этажный 4 квартирный (1000х950х160) PROxima предназначен для установки на этажах жилых зданий. Он служит для приёма электроснабжения от внешней сети, распределения энергии по четырём квартирам, учёта потребления и защиты каждой группы линий от перегрузок и коротких замыканий. Также внутри можно разместить оборудование слаботочных систем - телефонную, телевизионную или радио-трансляционную аппаратуру.

Технические характеристики

• Размеры: 1000×950×160 мм - компактная высота и глубина для встраивания в стену;
• Материал корпуса: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии;
• Цвет: 7035 (серый матовый) - соответствует типовым решениям для жилых объектов;
• Количество дверей: 3 - каждая дверь доступна для самостоятельного обслуживания одной из квартир;
• Тип установки: встраиваемый - монтируется внутрь стены, выступает лишь на уровень дверей;
• Степень защиты IP31 - защищён от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды;
• Наличие стекла: да - позволяет визуально контролировать положение автоматических выключателей без открывания двери;
• Гарантия: 60 месяцев - подтверждает долговечность материалов и сборки.

Совместимость и монтаж

Щит этажный 4 квартирный (1000х950х160) PROxima рассчитан на установку в сплошную стену толщиной не менее 180 мм. Глубина корпуса 160 мм требует наличия ниши подходящего размера. Каждая из трёх дверей имеет собственные замки - это позволяет организовать раздельный доступ для управляющей компании и жильцов. Монтаж выполняется с помощью крепёжных отверстий по бокам корпуса. Установка должна проводиться до отделки стен - после штукатурки или облицовки изменить положение невозможно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для распределительных щитов. Степень защиты IP31 исключает попадание крупных частиц пыли и случайный контакт с токоведущими частями через открытую дверь. Наличие стекла снижает риск несанкционированного вскрытия. Корпус выполнен из стали, что предотвращает возгорание при аварийных ситуациях.

Преимущества

• Трёхдверная конструкция - удобна для разделения ответственности между жильцами и обслуживающим персоналом;
• Порошковое покрытие - не требует ежегодной окраски, сохраняет вид десятки лет;
• Стеклянные вставки - позволяют проверять состояние автоматов без отключения питания и вскрытия;
• Увеличенная гарантия (5 лет) - свидетельствует о качественной сборке и использовании сертифицированных комплектующих;
• Поддержка слаботочных систем - экономит место и упрощает интеграцию современных коммуникаций.

Ограничения применения

• Не подходит для наружной установки - степень защиты IP31 недостаточна для воздействия осадков или прямого контакта с водой;
• Запрещено использовать в помещениях с повышенной влажностью (бассейны, парилки) - даже при наличии стекла риск конденсата остаётся;
• Не предназначен для размещения мощных преобразователей или АВР - ограниченная теплопроводность корпуса не обеспечивает отвод тепла от тяжёлых нагрузок;
• Встраиваемый тип требует точного проектирования стены - нельзя переустанавливать после финишной отделки.

Примеры использования

• Этажный щит в новостройке с четырьмя квартирами на этаже - основной пункт ввода и распределения энергии;
• Реконструкция старого дома - замена устаревших деревянных щитов на современные металлические с возможностью модернизации;
• Объединение в одном корпусе силового и слаботочного оборудования - например, счетчики + TV-роутеры + система вызова;
• Жилищно-коммунальные объекты - где требуется контроль доступа к электрощиту со стороны управляющей организации.

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум на 10–15 мм больше глубины щита (160 мм), чтобы не задевать крепления;
• При планировании разводки учитывайте, что три двери ограничивают расположение автоматов - лучше заранее распределить нагрузки по секциям;
• Для слаботочных систем используйте отдельные клеммы и кабельные каналы - не смешивайте силовые и сигнальные провода в одной гофре;
• При необходимости замены двери - заказывайте оригинальные запчасти по артикулу mb29-v-4, совместимость с другими моделями не гарантирована;
• Проверяйте соответствие размеров вводных кабелей - максимальный диаметр входящих жил зависит от типа вводных кабельных вводов, которые должны быть установлены дополнительно.
