Корпус щита этажного трехквартирный (1015х955х160) размер ниши (920х860х140) - SQ0905-0162 TDM

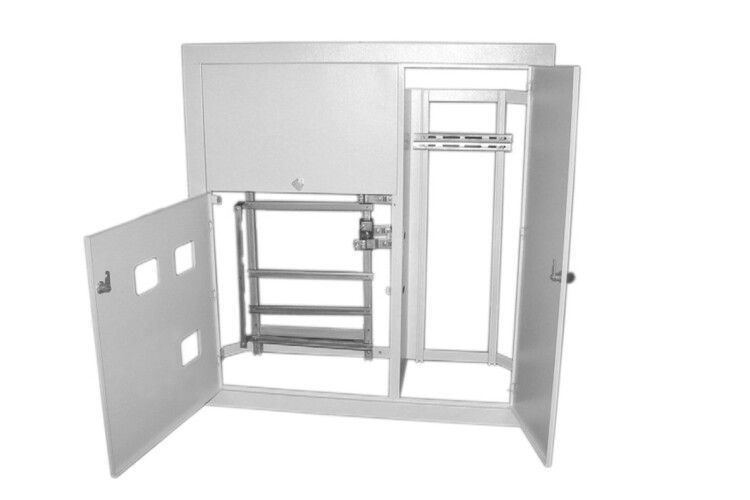

Корпус щита этажного трехквартирный TDM ELECTRIC sq0905-0162 предназначен для установки в нишу стены и обеспечивает безопасное размещение оборудования для распределения электроэнергии в трёхквартирном доме. Его жёсткая стальная конструкция и порошковое покрытие обеспечивают долговечность даже в условиях повышенной влажности.

Назначение и область применения

Корпус щита этажного трехквартирный TDM ELECTRIC sq0905-0162 используется для сборки этажных распределительных щитов в многоквартирных домах. Он защищает автоматические выключатели, УЗО, счетчики и другое оборудование, которое управляет электроснабжением трёх квартир. Подходит для размещения силового и слаботочного оборудования - телефонии, IPTV, интернет-коммутаторов. Щит устанавливается исключительно внутри стены, что позволяет сохранить эстетичный вид помещения.

Технические характеристики

• Размер корпуса: 1010 × 950 × 165 мм
• Размер ниши для монтажа: 920 × 860 × 140 мм
• Количество дверей: 3 (по одной на каждую квартиру)
• Количество замков: 3 (индивидуальные, для доступа каждой квартире)
• Степень защиты: IP30 - защита от твёрдых предметов больше 2,5 мм, но не от воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг, падающего с высоты 1 метр)
• Материал корпуса: сталь
• Покрытие: текстурированный порошковый полиэстер, серый (RAL 7035)
• Наличие смотровой двери: да - позволяет визуально контролировать состояние аппаратуры без открывания
• Возможность настенного крепления: да - можно смонтировать и на поверхности стены, если ниша недоступна
• Элементы заземления: есть на дверцах - обеспечивают надёжное соединение с системой заземления

Совместимость и монтаж

Корпус щита этажного трехквартирный TDM ELECTRIC sq0905-0162 рассчитан на установку в подготовленную нишу. Для этого необходимо точно соблюсти габариты проёма: 920×860×140 мм. Монтаж выполняется после предварительной штукатурки и отделки стены. Крепление осуществляется через отверстия в боковых стенках корпуса. Петли дверей прочные, рассчитаны на длительную эксплуатацию. При настенной установке используются кронштейны (не входят в комплект). Все три двери открываются независимо, каждый замок работает от своего ключа - удобно для управления доступом между квартирами.

Безопасность и стандарты

Корпус соответствует требованиям стандарта EN 50102 по механической прочности (IK10). Защита IP30 предотвращает попадание крупных твёрдых объектов внутрь, но не защищает от влаги - поэтому не применяется во влажных помещениях (например, в подвале или на улице). Элементы заземления на дверях обеспечивают равнопотенциальное соединение, снижающее риск поражения током при контакте с металлическими элементами.

Преимущества

• Жёсткая стальная конструкция - не деформируется при нагрузке и в процессе монтажа
• Порошковое покрытие - устойчиво к царапинам, коррозии и химическим воздействиям
• Три отдельные двери - позволяют организовать контроль доступа для каждого владельца квартиры
• Смотровые окна - упрощают диагностику состояния аппаратуры без вскрытия
• Готовый к монтажу дизайн - все крепёжные точки и заземляющие элементы уже предусмотрены

Ограничения применения

• Не предназначен для внешней установки - степень защиты IP30 не защищает от влаги
• Не подходит для помещений с постоянной влажностью выше 80% - риск коррозии стали
• Не имеет встроенных термозащиты или вентиляции - требует дополнительного планирования теплоотвода при большой плотности оборудования
• Не совместим с модульными DIN-рейками шире 165 мм - глубина корпуса ограничена

Примеры использования

• Этажный щит в девятиэтажном доме - один корпус обслуживает три квартиры на одном уровне
• Распределительный щит в новостройке - установлен в нише коридора, содержит автоматы, УЗО и слаботочные модули
• Обновление старого щита - замена устаревшей деревянной коробки на современный стальной корпус

Практические советы

• Перед монтажом проверьте точность ниши - отклонение более 5 мм может затруднить закрывание дверей
• Используйте антивандальные замки - особенно если щит находится в общественном месте
• Подключите заземление к корпусу до установки оборудования - это обязательное условие безопасности
• При настенном монтаже используйте усиленные кронштейны - вес корпуса с оборудованием может достигать 20–25 кг
• Не забудьте оставить свободное пространство перед дверями - они должны открываться полностью без препятствий
