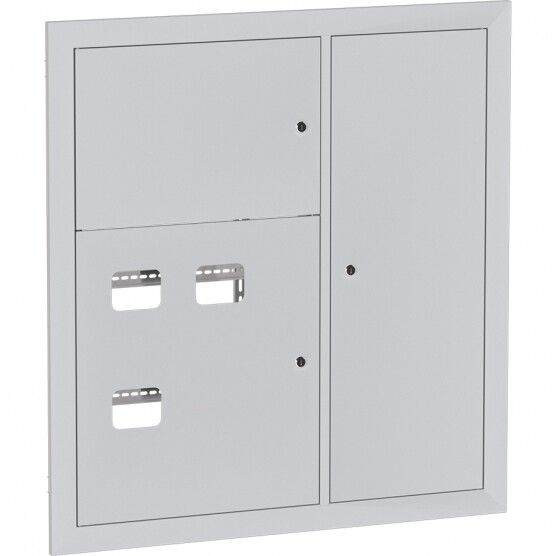

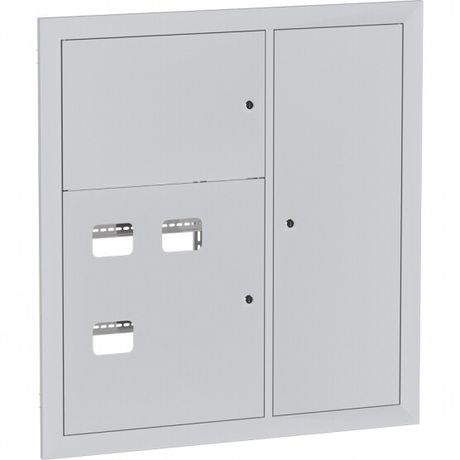

Щит этажный 3 квартирный (1000х950х160) EKF Basic - mb28-v-3

Щит этажный 3 квартирный (1000х950х160) Basic от EKF - это готовый металлический корпус для установки в стену, предназначенного для организации распределения электроэнергии по трём квартирам с учётом и защитой групповых линий. Артикул mb28-v-3 соответствует серии Basic и подходит для скрытого монтажа в жилых домах.

Назначение и область применения

Щит этажный 3 квартирный (1000х950х160) Basic используется для централизованного приёма электроснабжения на этаже многоквартирного дома и последующего распределения энергии по трем отдельным квартирам. Каждая дверь обеспечивает доступ к собственной группе автоматических выключателей, УЗО и счётчиков. Также внутри можно разместить оборудование слаботочных систем - телефонной сети, TV-антенн, домофона или интернет-роутера. Подходит для новостроек и реконструкций, где требуется единая точка ввода и контроля.

Технические характеристики

• Размеры: 1000×950×160 мм - высота, ширина, глубина корпуса;
• Материал: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии;
• Степень защиты IP31 - предохраняет от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды;
• Количество дверей: три - каждая открывается отдельно, для удобства обслуживания каждой квартиры;
• Тип установки: монтаж заподлицо (скрытый) - позволяет встроить корпус в нишу стены, сохраняя эстетичный вид;
• С застекленной дверью - позволяет визуально контролировать положение автоматов и счётчиков без открытия;
• Гарантия: 36 месяцев - подтверждает надёжность сборки и качества материалов;
• Цвет: серый - универсальный, сочетается с большинством интерьеров.

Совместимость и монтаж

Щит этажный 3 квартирный (1000х950х160) Basic поставляется в собранном виде со сварной конструкцией и несъёмной монтажной рамой - это упрощает фиксацию в стеновой нише. Для монтажа необходимо подготовить проём по габаритам корпуса с учётом зазора 5–10 мм для изоляции и вентиляции. Корпус не содержит внутренних шин, сжимов “Орех” или коммутационных элементов - всё оборудование устанавливается самостоятельно. Рекомендуется использовать DIN-рейки, совместимые с типовыми модульными устройствами (например, ABB, Schneider, Legrand). Монтаж выполняется после завершения отделки стены, чтобы не повредить порошковое покрытие.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2, что гарантирует безопасность при использовании в жилых помещениях. Защита IP31 исключает попадание крупных частиц пыли и случайное воздействие воды - например, при протечке в подъезде. Однако не рассчитан на повышенную влажность (баня, подвал) или открытую установку вне помещений. Наличие застеклённых дверей снижает риск случайного контакта с токоведущими частями при закрытом состоянии.

Преимущества

• Трёхдверная конструкция - позволяет организовать автономный доступ для каждого владельца квартиры, упрощает планирование счетчиков и УЗО;
• Скрытый монтаж - экономит место, не нарушает дизайн интерьера;
• Порошковое покрытие - долговечно, не требует окраски после монтажа;
• Жесткая сварная рама - минимизирует деформацию при нагрузке и обеспечивает точную фиксацию оборудования;
• Защита IP31 - достаточна для условий подъездов и лестничных клеток.

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточно для улицы или сырых мест;
• Не комплектуется шинами, сжимами “Орех”, автоматами или счётчиками - все устройства выбираются и устанавливаются отдельно;
• Не подходит для помещений с постоянной влажностью выше 80% или температурой ниже –10C без дополнительного обогрева;
• Глубина 160 мм ограничивает использование крупных модулей - например, некоторых УЗО с функцией дифференциальной защиты и увеличенным корпусом.

Примеры использования

• Многоквартирный дом с тремя квартирами на этаже - один щит на весь уровень;
• Общественные объекты: офисные здания с тремя арендаторами, гостиницы с номерами по три на этаж;
• Реконструкция старых домов - замена устаревших распределительных щитов на современный, унифицированный вариант;
• Подключение слаботочных систем: рядом с основными автоматами размещают маршрутизатор, терминал домофона или усилитель TV-сигнала.

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не менее 180 мм, чтобы вместить щит + изоляцию + провода;
• Используйте DIN-рейки с шагом 17,5 мм - они совместимы с большинством бытовых автоматов;
• При установке счётчиков убедитесь, что они подходят по ширине и имеют возможность крепления к раме;
• Не забудьте оставить свободное пространство вокруг щита для вентиляции - особенно если установлены мощные автоматы;
• Артикул mb28-v-3 - единственный в серии Basic с таким размером и тремя дверями; другие модели серии отличаются количеством дверей или глубиной.
