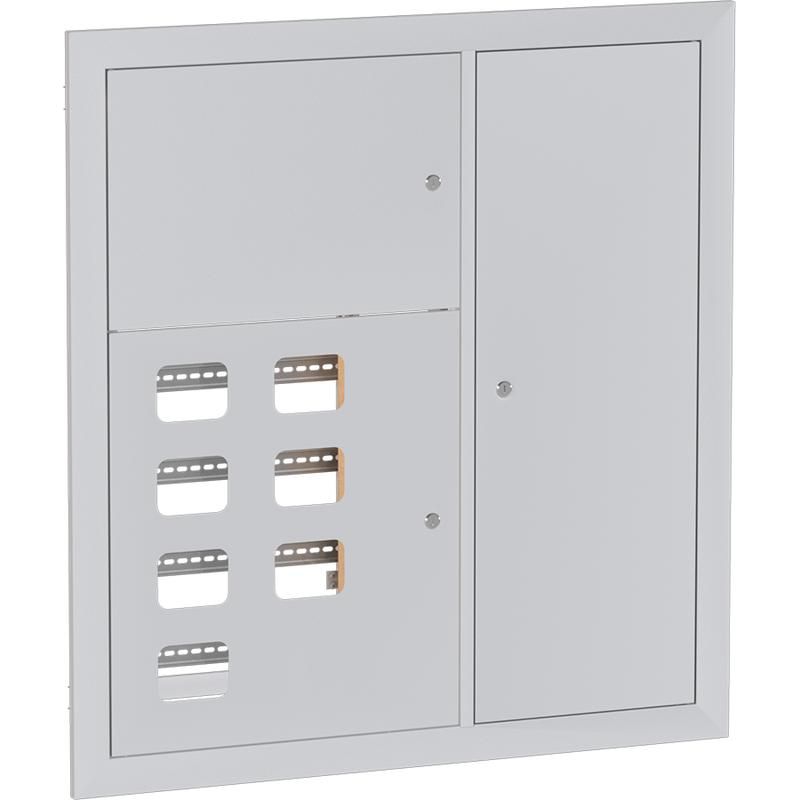

Щит этажный 7 кв. (1000х950х160) EKF PROxima | mb29-v-7

Щит этажный 7 кв. (1000х950х160) от EKF серии PROxima - это металлический корпус для централизованного распределения электроэнергии по квартирам в многоквартирном доме. Устройство обеспечивает безопасную установку автоматических выключателей, счетчиков и слаботочного оборудования, рассчитано на скрытую монтажную технологию и соответствует требованиям жилой застройки.

Назначение и область применения

Щит этажный 7 кв. (1000х950х160) предназначен для приема электропитания от вводного устройства здания и последующего распределения энергии по отдельным квартирам. Внутри корпуса размещаются модульные автоматы, счетчики электроэнергии, устройства защитного отключения (УЗО) и другие элементы силовой сети. Также доступно пространство для установки оборудования слабых токов - телефонных маршрутизаторов, TV-распределителей, систем домофона и сигнализации.

Изделие применяется исключительно в жилых многоэтажных домах, устанавливается в специальных нишах на этажных коридорах. Подходит для проектов нового строительства и реконструкции.

Технические характеристики

• Размеры: 1000×950×160 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием, цвет RAL 7035 (серый)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Количество дверей: три - две основные и одна застекленная
• Тип монтажа: заподлицо (скрытый) - требует подготовки ниши в стене
• Гарантия: 60 месяцев (5 лет)

Совместимость и монтаж

Щит этажный 7 кв. (1000х950х160) совместим со всеми стандартными DIN-рейками и модульными устройствами шириной 18 мм. Глубина корпуса (160 мм) позволяет разместить до 42 модулей однополюсных автоматов. Каждая из трех дверей открывается отдельно - удобно при обслуживании нескольких квартир.

Для монтажа требуется подготовить нишу в стене с точными габаритами: минимум 1020×970×180 мм с учетом зазора для фиксации. Коробка крепится к стене через предварительно установленные анкеры или болты. Защелкивающиеся петли дверей обеспечивают плотное закрывание без дополнительных замков.

Застекленная дверь позволяет визуально контролировать состояние счетчиков без вскрытия корпуса - снижает риск повреждений и ускоряет проверки.

Безопасность и стандарты

Щит этажный 7 кв. (1000х950х160) соответствует требованиям ГОСТ Р 51321.1–2007 для распределительных устройств низкого напряжения. Степень защиты IP31 гарантирует безопасность при случайном контакте с внешними предметами и попадании конденсата. Материал корпуса - сталь с термостойким порошковым покрытием - не поддерживает горение и устойчив к механическим воздействиям.

Преимущества

• Трехдверная конструкция - возможность отделить каждую квартиру визуально и функционально
• Защелкивающаяся застекленная дверь - контроль показаний счетчиков без вскрытия
• Порошковое покрытие - долговечная антикоррозийная защита, не требует окраски после монтажа
• Высокая степень стандартизации - совместимость с любыми популярными модулями EKF, Schneider, ABB
• Длительная гарантия - 5 лет на весь корпус

Ограничения применения

Щит этажный 7 кв. (1000х950х160) нельзя использовать вне помещений - IP31 не защищает от осадков и брызг. Недопустимо применение в сырых помещениях (бассейны, подвалы), где возможна постоянная влага. Не подходит для открытых площадок, чердачных помещений или мест с высокими температурными колебаниями. Отсутствуют встроенные системы вентиляции - при большой нагрузке возможен нагрев внутри корпуса.

Примеры использования

• Этажный щит в новостройке с 7 квартирами на этаже - каждый автомат отвечает за одну квартиру
• Обновление старой проводки в панельном доме - замена устаревших деревянных щитов на современный стальной корпус
• Подключение системы домофона и видеонаблюдения - слаботочные компоненты размещаются рядом с силовыми устройствами

Практические советы

• Перед монтажом проверьте глубину ниши - 160 мм корпуса требуют минимум 180 мм свободного пространства
• Не забудьте про выводы кабелей: предусмотрите отверстия для входа/выхода проводов (обычно внизу и сверху)
• При использовании счетчиков с дистанционной передачей данных - убедитесь, что застекленная дверь не препятствует сигналу Wi-Fi или Zigbee
• Для удобства обслуживания - разделяйте группы автоматов по квартирам и помечайте их этикетками
• Щит этажный 7 кв. (1000х950х160) от EKF PROxima - оптимальный выбор для типового жилья; не используйте его как вводно-распределительное устройство (ВРУ) - он не рассчитан на большие токи ввода выше 100 А
