Корпус металлический ЩЭ-4 36 УХЛ3 IP31 (1000х960х157мм) LIGHT | MKM42-04-31-L IEK

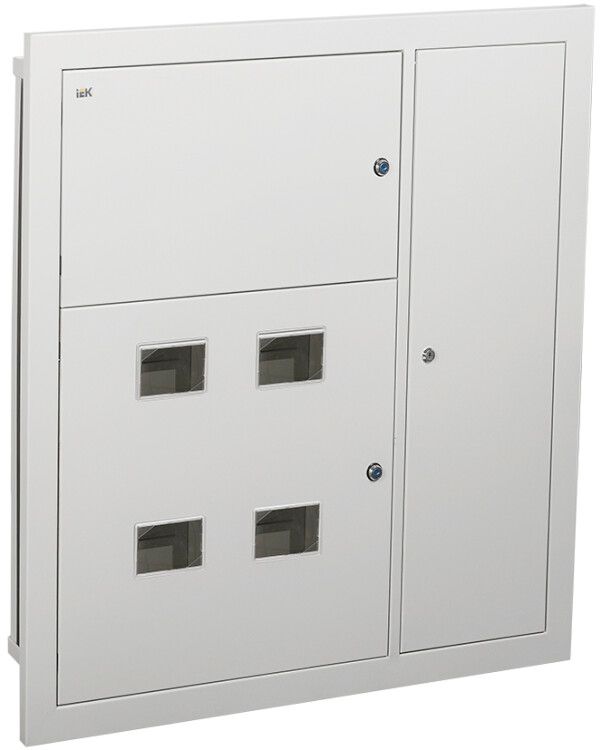

Щит этажный металлический ЩЭ-4 36 модификация 6 УХЛ3 IP31 от IEK - это готовое решение для централизованного учета и распределения электроэнергии в многоквартирных домах. Корпус из стали с порошковым покрытием, три двери и встроенный монтаж позволяют легко интегрировать устройство в шахты лифтовых холлов или ниши стен. Артикул mkm42-04-31-l соответствует сериям Light и рассчитан на эксплуатацию в условиях умеренного климата.

Назначение и область применения

Щит этажный металлический ЩЭ-4 36 модификация 6 УХЛ3 IP31 предназначен для установки на этажах жилых и общественных зданий. Он служит для приема электроснабжения от вводного устройства и дальнейшего распределения энергии по четырем квартирам. Также защищает отходящие линии от перегрузок и коротких замыканий. Подходит для использования в подъездах, технических этажах, коридорах с доступом к шахте щита.

Технические характеристики

• Степень защиты: IP31 - предотвращает попадание твердых предметов больше 2,5 мм и вертикально капающей воды;
• Номинальный ток: 50 А - максимальный допустимый ток через ввод;
• Напряжение: до 1000 В - совместим с бытовыми и коммунальными сетями переменного тока;
• Материал корпуса: сталь с порошковым покрытием RAL 7035 (серый);
• Количество модулей DIN: 4 - позволяет установить до 4 стандартных автоматических выключателей или счетчиков по одному на каждую квартиру;
• Количество квартир: 4 - каждый отсчет имеет собственный участок на DIN-рейке;
• Количество дверей: 3 - отдельные двери для вводно-учетного, распределительного и слаботочного отсеков;
• Срок службы: 25 лет - при условии соблюдения режимов эксплуатации и температурного класса УХЛ3;
• Способ монтажа: встраиваемый - требует подготовленной ниши в стене;
• Наличие монтажной панели: да - внутренние элементы фиксируются на металлической раме с возможностью последующей замены.

Совместимость и монтаж

Щит этажный металлический ЩЭ-4 36 модификация 6 УХЛ3 IP31 рассчитан на встраивание в бетонную или кирпичную стену. Глубина ниши должна превышать глубину корпуса минимум на 10–15 мм для свободного открывания дверей. Монтаж выполняется с помощью анкеров или сварных кронштейнов, предусмотренных конструкцией. Все DIN-рейки уже установлены - достаточно закрепить автоматы, счетчики и шины N/PE. Кабели заводятся снизу или сбоку - входные отверстия не герметизированы, требуется дополнительная прокладка кабельных вводов при необходимости.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 51778-2011 для распределительных щитов. Разделительная перегородка между силовым и слаботочным отсеками исключает помехи и повышает безопасность при обслуживании. Температурный класс УХЛ3 гарантирует работу при температурах от −40C до +40C и влажности до 95%. Порошковое покрытие защищает от коррозии в помещениях с повышенной влажностью.

Преимущества

• Готовая комплектация: все DIN-рейки, шины N/PE и перегородки уже смонтированы - снижает время монтажа;
• Четкая функциональная разбивка: отдельные отсеки для учета, силовой нагрузки и слаботочных систем упрощают диагностику и ремонт;
• Удобство обслуживания: три двери позволяют работать с одной частью щита без вскрытия всего устройства;
• Высокая долговечность: стальной корпус и порошковое покрытие обеспечивают срок службы до 25 лет даже в условиях подъездов;
• Поддержка современной инфраструктуры: перфорированные профили в слаботочном отсеке позволяют прокладывать сети домофона, охраны, TV и интернета.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для открытых площадок;
• Не рекомендуется использовать в местах с постоянным воздействием агрессивных сред (например, химические производства, гаражи с маслом и бензином);
• Максимальный ток 50 А ограничен - для крупных объектов с высокой нагрузкой потребуется более мощный щит;
• Количество модулей DIN - всего 4; при необходимости большего числа автоматов придется использовать внешние расширители или менять тип щита;
• Встроенный монтаж требует точной подготовки ниши - нельзя просто закрепить на поверхности стены.

Примеры использования

• Этажный щит в новостройке с 4 квартирами на этаже - ввод от подъездного щита, далее - по 1 счетчику и 1 автомату на квартиру;
• Жилое здание старой постройки с реконструкцией электропроводки - замена старого щита на стандартизированное решение;
• Общественное здание (администрация, школа): распределение питания по комнатам, освещению и слаботочным системам (домофон, видеонаблюдение);
• Здания с коллективной системой теплоснабжения - питание насосов, клапанов и датчиков через слаботочный отсек.

Практические советы

• Перед монтажом проверьте глубину ниши - корпус должен полностью помещаться, а двери свободно открываться на 90°;
• Используйте кабельные вводы с уплотнителями, особенно если щит расположен в сыром месте (например, в подвале подъезда);
• На DIN-рейки лучше устанавливать автоматы с номиналом не выше 32 А - так сохраняется запас по току ввода (50 А);
• Шины N и PE должны быть надежно соединены с контуром заземления здания - это обязательное требование ПУЭ;
• При использовании в холодных регионах убедитесь, что внутри щита нет конденсата - можно установить терморегулятор с нагревательным элементом;
• Артикул mkm42-04-31-l - единственный вариант этой модификации; другие цвета или количество модулей не выпускаются.
