Корпус металлический ЩЭ-4-2 36 УХЛ3 IP31 (890х550х157мм) | IND-MKM12-04-30 IEK

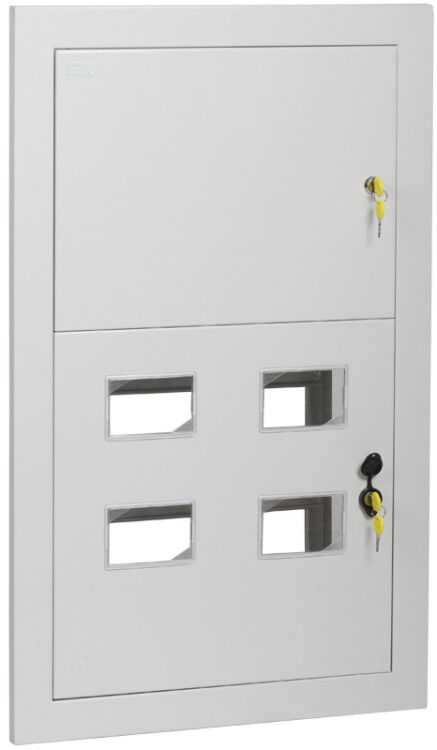

Корпус металлический щит этажный ЩЭ-4-2 36 УХЛ3 IP31 890х550х157мм от IEK — это готовый металлический корпус для сборки этажных распределительных щитов в жилых домах и общественных зданиях. Он обеспечивает компактную и защищённую установку счётчиков и автоматических выключателей, соответствует требованиям ТУ YKM.001.2015 и рассчитан на долгую эксплуатацию — до 25 лет.

Назначение и область применения

Корпус металлический щит этажный ЩЭ-4-2 36 УХЛ3 IP31 890х550х157мм предназначен для монтажа этажных распределительных щитов в многоквартирных домах, офисах и других объектах с централизованным учётом электроэнергии. Его основная задача — безопасное размещение приборов учёта, автоматических выключателей, шин N и PE, а также защита отходящих линий от перегрузок и коротких замыканий. Подходит для установки в подъездных щитовых, коридорах и технических помещениях.

Технические характеристики

• Материал: сталь с порошковым покрытием — устойчив к коррозии и механическим повреждениям.
• Степень защиты: IP31 — защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды.
• Габариты: 890×550×157 мм — оптимальный размер для размещения четырёх квартирных счётчиков и групповой автоматики.
• Количество квартир: 4 — предусмотрено место для четырёх счётчиков на DIN-рейке в вводно-учётном отсеке.
• Количество дверей: 2 — отдельные двери для вводно-учётного и распределительного отсеков, обеспечивают доступ без вскрытия всего щита.
• Количество модулей DIN: 4 — используется для установки устройств защиты и коммутации в распределительном отсеке.
• Напряжение: до 1000 В — допустимо применение в сетях переменного тока до 1 кВ.
• Номинальный ток: 50 А — максимальный рабочий ток для входных и групповых линий.
• Способ монтажа: утопленный — корпус устанавливается в нишу стены, фиксируется анкерными болтами.
• Монтажная панель: да — внутренняя панель позволяет закрепить оборудование с помощью DIN-реек.
• Климатическое исполнение: У3 — работает при температуре от −25°C до +40°C, в условиях повышенной влажности.
• Цвет RAL: 7035 (серый) — стандартный цвет для промышленных и жилищных щитов.
• Срок службы: 25 лет — при соблюдении условий эксплуатации и отсутствии внешних повреждений.
• Нормативный документ: TУ YKM.001.2015 — соответствие техническим условиям производителя.

Совместимость и монтаж

Корпус металлический щит этажный ЩЭ-4-2 36 УХЛ3 IP31 890х550х157мм совместим со всеми типами DIN-реек и стандартными приборами учёта (например, Меркурий, Эnergomera) и автоматическими выключателями IEK, ABB, Schneider Electric. Для монтажа требуется подготовка ниши в стене с глубиной не менее 160 мм. Крепление осуществляется через отверстия в боковых стенках корпуса. Комплектация некомплектная — внутри нет оборудования, только пустой корпус с монтажной панелью и перфорированными планками для счётчиков. Шины N и PE необходимо приобрести отдельно.

Безопасность и стандарты

Корпус выполнен в соответствии с ТУ YKM.001.2015 и обеспечивает степень защиты IP31, что предотвращает попадание крупных посторонних предметов и конденсата. Наличие двойной двери снижает риск случайного контакта с токоведущими частями при обслуживании. Корпус не предназначен для установки вне помещений — не имеет герметизации, не защищён от осадков и прямого воздействия влаги. Применение в сырых местах (бассейны, подвалы) требует дополнительной защиты.

Преимущества

• Двухкамерная конструкция — отделение учёта от распределения упрощает проверку и ремонт без отключения всей системы.
• Порошковое покрытие — увеличивает срок службы, устойчиво к царапинам и химическим воздействиям.
• Фиксированная высота 890 мм — стандартизирована под типовые проекты ЖКХ и легко интегрируется в существующие решения.
• Поддержка утопленного монтажа — эстетично, не занимает лишнее пространство в коридоре.

Ограничения применения

• Не предназначена для наружной установки — IP31 недостаточно для открытых площадок или лестничных клеток без крыши.
• Не подходит для систем выше 1000 В — ограничение по напряжению исключает использование в промышленных сетях 6–10 кВ.
• Некомплектная комплектация — все устройства (автоматы, счётчики, шины) нужно докупать отдельно.
• Требуется точная подготовка ниши — габариты корпуса строго фиксированы, нельзя использовать с другими размерами.

Примеры использования

• Этажный щит в 9-этажном доме — один корпус на этаж, 4 квартиры, два автомата на каждую, счётчик в отдельном отсеке.
• Жилой комплекс с центральным учётом — несколько корпусов ЩЭ-4-2 36, установленных в технических шахтах.
• Общественное здание (детский сад, школа) — распределение энергии по классам/помещениям с отдельным учётом на этаже.

Практические советы

• Перед монтажом проверьте глубину ниши — корпус имеет толщину 157 мм, минимум 160 мм с запасом.
• Используйте DIN-рейки с фиксацией — они должны плотно сидеть в панели, чтобы не провисали под нагрузкой.
• Шины N и PE лучше выбирать с медными контактами и достаточным сечением — для 50 А рекомендуется не менее 16 мм².
• При необходимости навесного монтажа используйте специальный кожух от IEK — он продлевает срок службы в условиях повышенной влажности.
• Не забудьте про маркировку — каждый отсек и автомат должны иметь четкую этикетку согласно ПУЭ.
