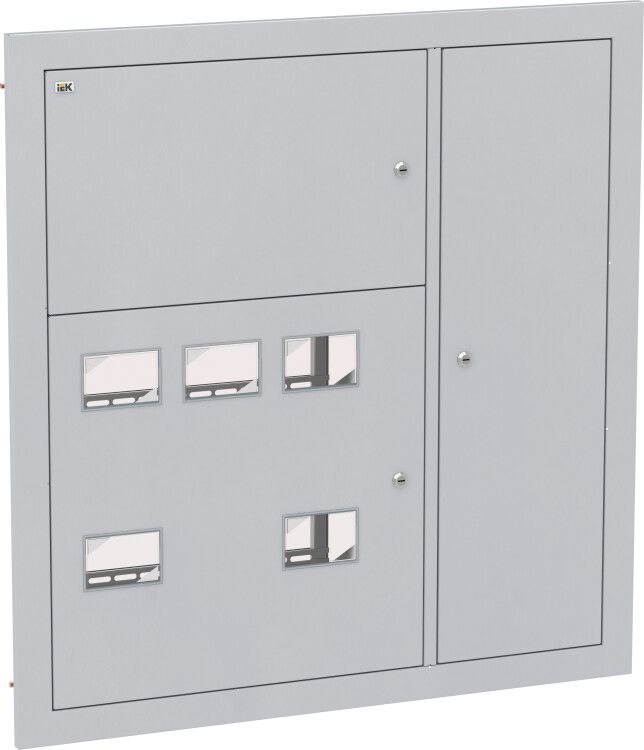

Корпус металлический ЩЭ-5-1 36 УХЛ3 IP31 (1000х960х157мм) | MKM42-05-31 IEK

Корпус металлический щит этажный ЩЭ-5-1 36 УХЛ3 IP31 от IEK - это готовый металлический каркас для сборки этажных распределительных щитов в жилых и общественных зданиях. Он обеспечивает безопасную компоновку устройств учёта, автоматических выключателей и слаботочных систем, соответствует требованиям ТУ YKM.001.2015 и рассчитан на срок службы до 25 лет.

Назначение и область применения

Щит этажный ЩЭ-5-1 36 УХЛ3 IP31 используется для организации центрального распределения электроэнергии на уровне одного этажа многоквартирного дома или офисного помещения. Каждый из трёх отсеков выполняет свою функцию:

• Вводно-учётный отсек - для установки счётчиков энергии (по одному на квартиру) и главного рубильника;
• Распределительный отсек - для монтажа автоматов группы линий, шин N и PE, а также оперативной панели управления;
• Отсек слаботочного оборудования - для прокладки кабелей телефона, домофона, видеонаблюдения, антенн и других низковольтных систем.

Подходит для новых объектов и реконструкций, где требуется стандартизированное решение для этажных щитов.

Технические характеристики

• Материал корпуса: сталь с порошковым покрытием RAL 7035 - устойчив к коррозии и механическим повреждениям.
• Степень защиты: IP31 - защищает от твёрдых предметов больше 2,5 мм и вертикально капающей воды; подходит для внутренней установки в сухих помещениях.
• Номинальный ток: 50 А - максимальный допустимый ток через ввод, не является пределом для всех выходных линий.
• Напряжение: до 1000 В - позволяет использовать в сетях переменного тока до 1 кВ.
• Количество квартир: 5 - предусмотрено место для пяти однофазных счётчиков.
• Количество модулей DIN: 5 - количество мест на DIN-рейке в распределительном отсеке (не суммарное!); для точного планирования нагрузки проверьте спецификацию комплекта.
• Количество дверей: три - каждая открывается отдельно, что удобно при обслуживании отдельных секций.
• Способ монтажа: настенный - фиксируется болтами к стене, требует прочного основания.
• Климатическое исполнение: У3 - работает при температуре от −10C до +40C и относительной влажности до 80%; не предназначено для улицы или сырых помещений.
• Срок службы: 25 лет - при соблюдении условий эксплуатации и регулярном осмотре.
• Наличие монтажной панели: да - съёмная панель в распределительном отсеке упрощает замену и ремонт оборудования.
• Тип корпуса: наборный - собирается из заранее подготовленных деталей, не сваривается на месте.
• Нормативный документ: TУ YKM.001.2015 - соответствие указано в сертификатах IEK.

Совместимость и монтаж

Корпус ЩЭ-5-1 36 УХЛ3 IP31 совместим со всеми типовыми коммутационными аппаратами, DIN-рейками, счётчиками и шинами, соответствующими ГОСТ Р 50030.2 и IEC 60947. Для монтажа необходимо:

• Закрепить корпус на несущую стену с помощью четырёх кронштейнов (входят в комплект).
• Обеспечить доступ к задним входным кабелям - расстояние от стены минимум 10 см.
• Не забывать про заземление: клемма PE уже есть внутри корпуса, её следует надёжно соединить с контуром заземления здания.
• Перед установкой проверить целостность герметизации вводов кабелей - они не имеют заводских уплотнителей, потребуют самостоятельной герметизации.

Сборка проводится после закупки отдельно: автоматы, счётчики, шины, DIN-рейки и другие компоненты не входят в комплект.

Безопасность и стандарты

Корпус выполнен в соответствии с ТУ YKM.001.2015 и имеет степень защиты IP31, которая исключает случайный контакт с токоведущими частями при нормальных условиях. Материал корпуса - сталь с порошковой окраской - снижает риск возникновения короткого замыкания вследствие образования конденсата. Напряжение до 1000 В соответствует классу II по безопасности согласно ГОСТ 12.2.007.0–75. Все контакты и клеммы должны быть затянуты моментом, указанным в паспорте устройства.

Преимущества

• Чёткая функциональная разбивка на три отсека - упрощает организацию системы учета, распределения и слаботочки.
• Съёмная монтажная панель - позволяет легко демонтировать оборудование без полного разбирательства щита.
• Готовые места под счётчики - экономят время при монтаже и обеспечивают единый внешний вид.
• Высокая долговечность - благодаря качественной стали и антикоррозийному покрытию.
• Совместимость с продукцией IEK - все компоненты (DIN-рейки, шины, автоматы) можно заказать одной партией.

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточно для воздействия дождя, снега или запылённой среды.
• Не подходит для помещений с высокой влажностью (>80%) или температурой ниже −10 C - возможна потеря работоспособности.
• Номинальный ток 50 А ограничен только для ввода - каждый из пяти выходов может иметь меньший ток, но суммарная мощность должна быть просчитана отдельно.
• Комплектация некомплектная - всё оборудование (автоматы, счётчики, шины) нужно покупать дополнительно.
• Отсутствуют заводские уплотнители для кабельных вводов - требуется самостоятельный выбор и установка гильз/герметиков.

Примеры использования

• Этажный щит в новостройке с пятью квартирами - один ЩЭ-5-1 36 УХЛ3 IP31 на этаж, счётчики в первом отсеке, автоматы групповых линий во втором, домофон и Wi-Fi маршрутизатор в третьем.
• Жилое здание с лифтами и автономной системой оповещения - слаботочные сети выводятся в отдельный отсек, чтобы избежать помех от силового оборудования.
• Административное здание с несколькими офисами - вместо квартир используются офисные единицы, аналогично распределяются счётчики и автоматы.

Практические советы

• Перед покупкой убедитесь, что ваш проект предусматривает именно 5 квартир - модель не масштабируется выше этого значения.
• Выбирая автоматы, ориентируйтесь на DIN-рейку: она рассчитана на 5 модулей, но реально можно установить больше, если использовать двухполюсные устройства в два модуля - тогда максимум будет 2–3 автомата.
• Для лучшей теплоотдачи оставляйте свободное пространство вокруг корпуса - особенно рядом с термореле и автоматическими выключателями.
• Проверьте наличие крепёжа перед началом монтажа - иногда он отсутствует даже в “полном” комплекте.
• При использовании в старых зданиях - учитывайте толщину стены: корпус глубокий, нужен достаточный зазор между стеной и тыльной стороной щита.
