Корпус металлический ЩЭ-5-1270 36 УХЛ3 (ВхШхГ) 1275х958х157мм IP31 | MKM42-05-1270-31 IEK

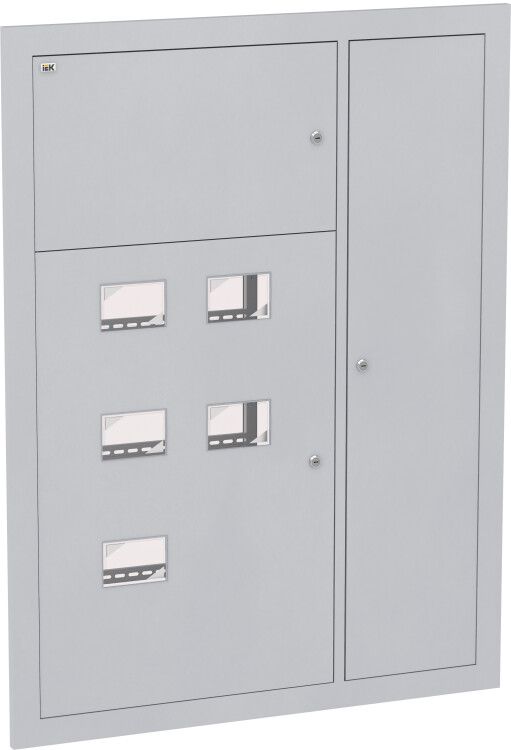

Щит этажный металлический ЩЭ-5-1270 36 УХЛ3 (1275х958х157 мм) IP31 от IEK предназначен для компактной сборки этажных распределительных щитов в жилых и общественных зданиях. Металлический корпус с трёхсекционной конструкцией обеспечивает организованное размещение силовой, учётной и слаботочной аппаратуры. Артикул mkm42-05-1270-31 соответствует требованиям ТУ YKM.001.2015 и рассчитан на длительную эксплуатацию до 25 лет.

Назначение и область применения

Щит этажный металлический ЩЭ-5-1270 36 УХЛ3 используется для приёма и распределения электроэнергии на этаже многоквартирного дома или офисного здания. Он защищает отходящие линии от перегрузок и коротких замыканий. Подходит для установки в подъездных шахтах, коридорах, технических помещениях. Каждый щит обслуживает до 5 квартир, что делает его оптимальным решением для типового жилищного строительства.

Технические характеристики

• Габариты: 1275×958×157 мм
• Материал корпуса: сталь с порошковым покрытием (серый цвет)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Номинальное напряжение: 1000 В
• Номинальный ток: 50 А
• Количество дверей: 3
• Количество модулей DIN: 5
• Количество квартир: 5
• Климатическое исполнение: У3 - для помещений с умеренным климатом, температурой от −25C до +40C
• Срок службы: 25 лет
• Наличие монтажной панели: да (съёмная, в распределительном отсеке)
• Перфорированные планки: есть в вводно-учётном и распределительном отсеках для крепления счётчиков
• Шины: предусмотрены для N и PE
• Нормативный документ: ТУ YKM.001.2015

Совместимость и монтаж

Щит этажный металлический ЩЭ-5-1270 36 УХЛ3 монтируется на стену с помощью предварительно подготовленных кронштейнов или анкеров. Для надёжной фиксации рекомендуется использовать крепёж, подходящий по нагрузке к массе щита (около 25–30 кг при полной комплектации). Все три отсека доступны отдельно через свои двери, что позволяет проводить работы без демонтажа всего устройства. Сборка внутри возможна благодаря наличию DIN-реек, перфорированных планок и съёмной монтажной панели. Комплектация некомплектная - внутреннее оборудование (автоматы, счётчики, шины) необходимо приобретать отдельно.

Безопасность и стандарты

Щит соответствует техническим условиям ТУ YKM.001.2015 и имеет степень защиты IP31, обеспечивающую безопасность при случайном контакте с токоведущими частями и попадании капель воды. Корпус выполнен из стали с порошковым покрытием, исключающим коррозию в условиях повышенной влажности. Напряжение 1000 В и ток 50 А позволяют применять щит в системах TN-S и TN-C-S, однако не предназначены для прямого подключения мощных потребителей свыше 11 кВт. Работа с щитом допускается только квалифицированным персоналом после отключения питания.

Преимущества

• Трёхсекционная конструкция разделяет силовые, учётные и слаботочные цепи - снижает риск помех и повышает удобство обслуживания
• Съёмная монтажная панель упрощает установку и замену автоматических выключателей
• Перфорированные планки позволяют гибко располагать счётчики по числу квартир
• Порошковое покрытие увеличивает долговечность и устойчивость к механическим воздействиям
• Заранее продуманная планировка отсеков соответствует нормам ПУЭ для этажных щитов

Ограничения применения

• Не предназначен для наружной установки - IP31 не защищает от осадков и прямого брызгания
• Не подходит для помещений с температурой ниже −25C или выше +40C (климат У3)
• Номинальный ток 50 А ограничен - нельзя использовать для главных вводов в крупных зданиях с суммарной нагрузкой более 11 кВт
• Комплектация некомплектная - требует самостоятельной закупки всех внутренних устройств
• Не предусматривает встроенные системы управления или автоматизации - только ручное управление

Примеры использования

• Этажный распределительный щит в 9-этажном панельном доме - один щит на этаж, обслуживает 5 квартир
• Жилое здание с коллективными счётчиками - вводно-учётный отсек содержит счётчики, распределительный - автоматы на группы (освещение, розетки, кухня)
• Общественное здание (детский сад, школа): отсек слаботочных систем использует для подключения домофона, видеонаблюдения, сети Wi-Fi
• Ремонт старого щита: замена устаревших деревянных щитов на современные металлические с защитой IP31

Практические советы

• При монтаже проверьте, чтобы глубина ниши в стене была достаточной - корпус выступает на 157 мм
• Для удобства обслуживания оставьте минимум 60 см свободного пространства перед дверцами
• Используйте DIN-рейки только совместимые с модульностью 17,5 мм - стандарт для большинства бытовых автоматов
• При использовании в сыром месте (например, в подвале) дополнительно герметизируйте входы кабелей
• При заказе убедитесь, что выбран именно артикул mkm42-05-1270-31 - другие варианты ЩЭ-5 имеют другую высоту или количество дверей
• После монтажа обязательно выполните контрольный замер сопротивления контура “фаза-PE” - это обязательное условие для ввода в эксплуатацию
