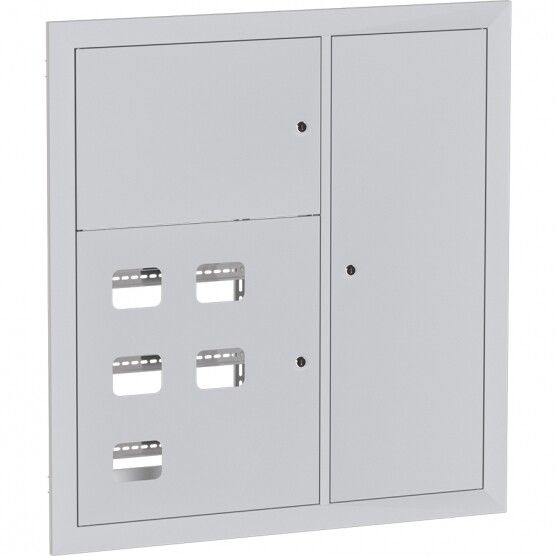

Щит этажный 5 квартирный (1000х950х160) EKF Basic - mb28-v-5

Щит этажный 5 квартирный (1000х950х160) Basic от EKF - это готовый корпус для организации распределительных щитов на этаже многоквартирного дома. Он обеспечивает безопасное размещение автоматических выключателей, счетчиков и другого оборудования для учёта и защиты электроэнергии по квартирам. Артикул mb28-v-5 соответствует серии Basic и предназначен для заподлицо установки.

Назначение и область применения

Щит этажный 5 квартирный (1000х950х160) Basic используется для централизованного распределения электроэнергии между пятью квартирами. Внутри него устанавливаются автоматы, УЗО, счётчики и другие устройства защиты и учёта. Также возможно размещение оборудования слабых токов - телефонных модулей, TV-распределителей, домофонов. Подходит для новых и реконструируемых жилых зданий. Корпус поставляется в собранном виде, что ускоряет монтаж.

Технические характеристики

• Размеры: 1000×950×160 мм - позволяет вместить до 45 модулей стандартной ширины 18 мм
• Материал корпуса: сталь с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Цвет: RAL 7035 (серый матовый) - совместим с типовой цветовой гаммой объектов ЖКХ
• Степень защиты IP31 - защищает от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество дверей: 3 - каждая дверь открывается отдельно, удобна для обслуживания отдельных квартир
• Тип установки: встраиваемая, заподлицо - монтируется в стену, фасад выравнивается с поверхностью
• Наличие стекла: да - передняя дверь со стеклом позволяет видеть положение контактов и индикаторов без вскрытия
• Гарантия: 36 месяцев - подтверждает надёжность сборки и качества материалов

Совместимость и монтаж

Щит этажный 5 квартирный (1000х950х160) Basic имеет встроенную несъёмную монтажную раму - все устройства крепятся прямо к металлической основе. Монтаж выполняется заподлицо в бетонную или кирпичную стену. Перед установкой необходимо подготовить проём по размерам корпуса с учётом зазора 5–10 мм для изоляции и выравнивания. Крепление осуществляется анкерами или химическими дюбелями. Обратите внимание: шины, сжимы “Орех” и внутренние провода не входят в комплект - их нужно приобрести отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2, которые регламентируют безопасность распределительных щитов. Степень защиты IP31 исключает попадание крупных инородных частиц и случайный контакт с токоведущими частями через открытую дверь. Порошковое покрытие предотвращает образование ржавчины даже в условиях повышенной влажности (например, в подъездах).

Преимущества

• Трёхдверная конструкция - каждый владелец квартиры получает доступ только к своему участку, снижает риск несанкционированного вмешательства
• Стекло на дверях - позволяет контролировать состояние оборудования без вскрытия, уменьшает время диагностики
• Жесткая сварная рама - гарантирует точное расположение устройств и долговечность крепления
• Порошковое покрытие - не требует окраски после монтажа, сохраняет внешний вид десятилетиями

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточен для воздействия дождя, снега или прямого солнца
• Не комплектуется шинами и коммутационными элементами - требуется самостоятельная закупка всех внутренних компонентов
• Подходит только для встраиваемой установки - не может использоваться как напольный или настенный щит
• Ограниченная глубина (160 мм) - не подходит для установки больших автоматов с высокой мощностью или многофункциональных приборов

Примеры использования

• Распределительный щит на этаже 9-этажного дома с пятью квартирами
• Центральный пункт учёта и защиты в новостройке с коллективным счётчиком
• Общий щит для подключения домофона, Wi-Fi-роутера и TV-распределителя в подъезде

Практические советы

• Перед монтажом проверьте, чтобы глубина ниши была минимум 170 мм - это обеспечит свободный доступ к задней части корпуса
• Используйте клеммы типа “Орех” или DIN-рейку с переходниками для подключения входных кабелей - они не входят в комплект
• При планировании разводки внутри щита учитывайте, что три двери позволяют разнести оборудование по зонам: одна дверь - на ввод, две остальные - на квартиры
• Для удобства обслуживания размещайте счётчики и УЗО на уровне глаз - около 1,4–1,6 м от пола
• Щит этажный 5 квартирный (1000х950х160) Basic от EKF лучше использовать в комплексе с однополюсными автоматами 18 мм шириной - это оптимально использует внутреннее пространство
