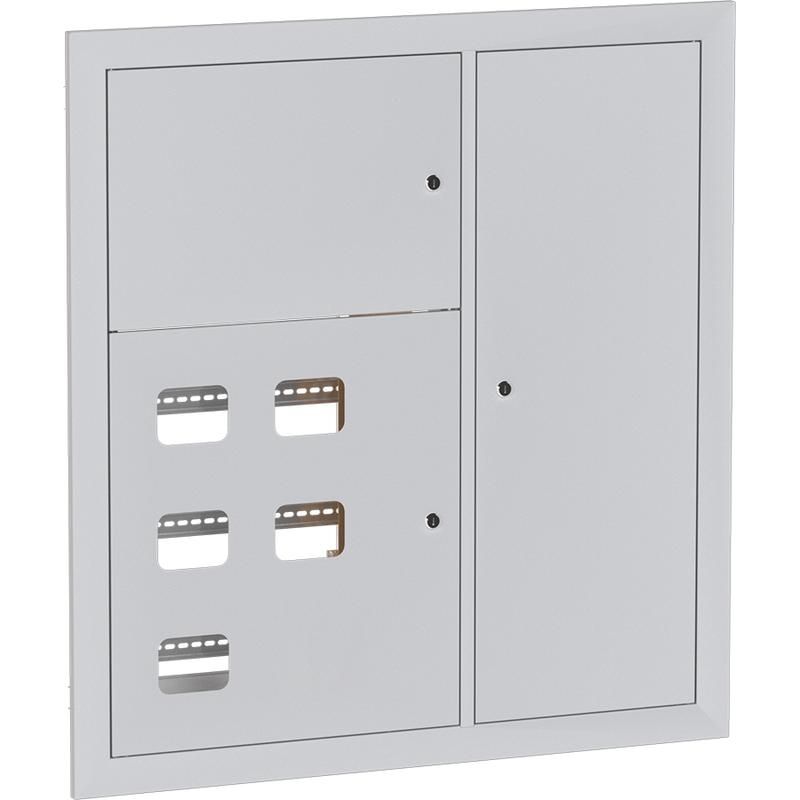

Щит этажный 5 кв. (1000х950х160) EKF PROxima | mb29-v-5

Щит этажный 5 кв. (1000х950х160) от EKF серии PROxima - это металлический корпус для централизованного распределения электроэнергии по квартирам в многоквартирном доме. Устройство обеспечивает безопасную установку автоматических выключателей, счетчиков и слаботочного оборудования в одном месте.

Назначение и область применения

Щит этажный 5 кв. (1000х950х160) предназначен для монтажа на этажах жилых зданий. Он используется для приема электропитания от вводного устройства, дальнейшего распределения энергии по отдельным квартирам и защиты каждой группы линий от перегрузок и коротких замыканий. Также внутри щита можно разместить оборудование слабых токов: модули телефонной связи, TV-распределителей, системы домофона или сигнализации.

Технические характеристики

• Размеры: 1000×950×160 мм - компактная высота позволяет устанавливать щит даже в ограниченных нишах;
• Материал: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии;
• Степень защиты IP31 - предохраняет от твердых предметов больше 2,5 мм и вертикально падающих капель воды;
• Количество дверей: три - удобно для разделения функциональных зон (например, силовые, слаботочные, учёт);
• Застекленная дверь - позволяет контролировать показания счетчиков без вскрытия щита;
• Цвет: серый - соответствует типичному оформлению подъездов;
• Гарантия: 60 месяцев - подтверждает надежность материала и сборки.

Совместимость и монтаж

Щит этажный 5 кв. (1000х950х160) рассчитан на скрытую установку в стену. Крепление осуществляется через монтажные отверстия в боковых стенках. Подходит для установки DIN-рейки шириной до 48 модулей. Все двери имеют петли с возможностью открывания на 180° - обеспечивают свободный доступ ко всем элементам. Максимальная нагрузка на внутренние рейки - до 15 кг. Перед монтажом проверьте глубину штробы: она должна превышать 160 мм минимум на 10–15 мм для прокладки кабелей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Сертифицировано для использования в помещениях с нормальной влажностью. Напряжение питания - до 400 В переменного тока частотой 50/60 Гц. Щит этажный 5 кв. (1000х950х160) не предназначен для установки вне помещений или в местах с постоянным воздействием влаги, химикатов или агрессивной среды.

Преимущества

• Трехдверная конструкция позволяет изолировать силовые и слаботочные цепи - снижает риск помех и упрощает обслуживание;
• Защита IP31 достаточна для подъездов и коридоров - не требует дополнительных кожухов;
• Порошковое покрытие не требует окраски после монтажа - экономит время и материалы;
• Застекленная дверь исключает необходимость вскрытия щита для снятия показаний - повышает безопасность и снижает риск несанкционированного доступа.

Ограничения применения

Щит этажный 5 кв. (1000х950х160) нельзя использовать в условиях повышенной влажности (бассейны, подвалы с протечками), на улице или в промышленных помещениях с пылевыми выбросами. IP31 не защищает от брызг сбоку или прямого потока воды. Также не рекомендуется монтировать щит в местах, где есть риск ударов или вибраций - например, рядом с лифтовыми механизмами.

Примеры использования

• Этажный щит в новостройке - распределение фаз между 5 квартирами с отдельными вводами и счетчиками;
• Реконструкция старого дома - замена устаревших деревянных щитов на современные металлические с возможностью добавления слаботочки;
• Общедомовой узел учета - совмещенная установка электросчетчиков, модулей домофона и антенного распределителя.

Практические советы

• Перед заказом убедитесь, что ширина проема в стене превышает 1000 мм - иначе щит не войдет;
• Не забудьте предусмотреть запас места за щитом для входящих кабелей - минимум 100 мм;
• При использовании нескольких щитов на этаже - соблюдайте одинаковый уровень установки для эстетики и удобства обслуживания;
• Для слаботочных систем используйте отдельные секции и разделяйте провода от силовых - это снижает уровень наводок;
• Артикул mb29-v-5 - единственный вариант этого размера в серии PROxima; аналоги других брендов могут отличаться по габаритам и количеству дверей.
