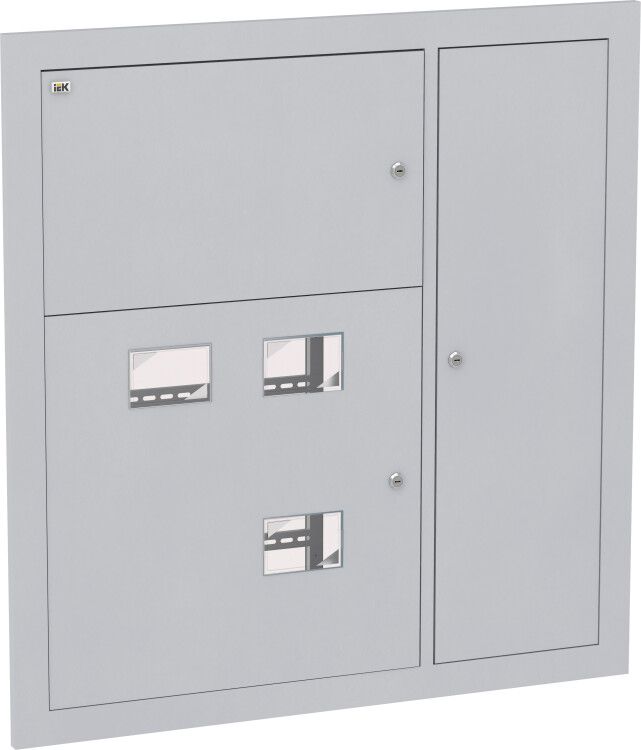

Корпус металлический ЩЭ-3-1 36 УХЛ3 (ВхШхГ) 1000x960x157мм IP31 | MKM42-03-31 IEK

Корпус металлический ЩЭ-3-1 36 УХЛ3 IP31 (ВхШхГ) 1000x960x157мм от бренда IEK - это готовый металлический корпус для сборки этажных распределительных щитов в жилых и общественных зданиях. Артикул mkm42-03-31 обеспечивает надежную защиту оборудования и удобство монтажа за счет трёхкамерной компоновки и порошкового покрытия.

Назначение и область применения

Корпус металлический ЩЭ-3-1 36 УХЛ3 IP31 предназначен для установки в подъездных щитовых на этажах многоквартирных домов, офисных и общественных зданий. Он служит основой для сборки распределительного щита, который принимает электроснабжение от ввода и распределяет его по квартирам через автоматические выключатели, УЗО и другие устройства. Подходит для монтажа в местах с повышенной влажностью и температурными колебаниями - например, в подвале, на лестничной клетке или в техническом коридоре.

Технические характеристики

• Размеры: 1000×960×157 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1 мм
• Защита: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Покрытие: порошковая краска серого цвета RAL 7035, устойчивая к царапинам и коррозии
• Количество дверей: три - каждая открывается отдельно
• Количество квартир: 3 - соответствует трем отсекам для учета и распределения энергии
• Количество модулей DIN: 3 - позволяет установить до 3 стандартных DIN-реек
• Напряжение: до 1000 В
• Номинальный ток: 50 А - максимальный допустимый ток для ввода
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Наличие окна: да - для визуального контроля показаний счетчиков
• Наличие замка: да - с возможностью пломбирования
• Наличие монтажной панели: да - съемная, для удобного монтажа устройств
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩЭ-3-1 36 УХЛ3 IP31 рассчитан на утопленный монтаж - то есть устанавливается внутрь стены, что снижает риск повреждений и делает внешний вид более аккуратным. Для этого требуется подготовить нишу в стене с запасом по габаритам минимум 10–15 мм с каждой стороны. Монтажная панель снимается перед установкой, что упрощает крепление устройств внутри. После монтажа панель фиксируется болтами. Все отсеки имеют перфорированные планки для крепления счетчиков и DIN-реек. Кабели заводятся сверху или снизу - предусмотрены входные отверстия с заглушками.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ТУ YKM.001.2015. Наличие замка и возможности пломбировки соответствует правилам учета электроэнергии. Защита IP31 предотвращает попадание крупных частиц пыли и случайного контакта с проводниками, однако не предназначена для открытого монтажа на улице или в сырых помещениях без дополнительной защиты. Напряжение 1000 В и ток 50 А позволяют использовать корпус для ввода в дома с типовой нагрузкой, но не подходят для промышленных объектов с высокими токами.

Преимущества

• Трёхкамерная конструкция разделяет силовые, учётные и слаботочные цепи - исключает помехи и упрощает обслуживание
• Съемная монтажная панель ускоряет сборку и ремонт
• Порошковое покрытие не требует дополнительной антикоррозийной обработки
• Окно в двери позволяет контролировать показания счетчиков без вскрытия
• Поддерживает стандартные DIN-рейки и клеммы N/PE - совместим с большинством современных устройств

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для воздействия дождя, снега или прямого попадания воды
• Не подходит для помещений с постоянной влажностью выше 80% или агрессивной средой (например, химпроизводства)
• Максимальный ток 50 А ограничивает применение в зданиях с мощностью ввода более 11 кВт
• Количество модулей DIN - всего 3, что мало для сложных систем; при необходимости расширения потребуется дополнительный щит
• Комплектация некомплектная - все внутренние элементы (счетчики, автоматы, шины) необходимо приобретать отдельно

Примеры использования

• Этажный щит в 9-этажном доме - один корпус на три квартиры, три таких корпуса на этаж
• Жилой комплекс с индивидуальным учетом - вводный автомат, счетчик, УЗО и группы освещения/розеток в каждом отсеке
• Общественное здание - распределение питания по комнатам, с отдельным отсеком для домофона и видеонаблюдения
• Административное здание - вводный щит с учетом и слаботочными линиями (LAN, телефон, сигнализация)

Практические советы

• Перед монтажом проверьте глубину ниши - корпус имеет толщину 157 мм, плюс 10–15 мм на зазоры
• Используйте кабельные вводы с герметичными резиновыми вставками, чтобы сохранить класс защиты IP31
• При установке счетчиков убедитесь, что они закреплены на перфорированной планке, а не на двери - это исключит контакт с токоведущими частями при открывании
• Для слаботочных линий используйте отдельные каналы и кабель-каналы - не смешивайте силовые и слаботочные провода в одном пучке
• При замене оборудования - всегда отключайте питание, даже если дверь закрыта и заперта
• Проверяйте соответствие номинала автомата ввода (50 А) и сечения вводного кабеля - не менее 10 мм2 медного провода
