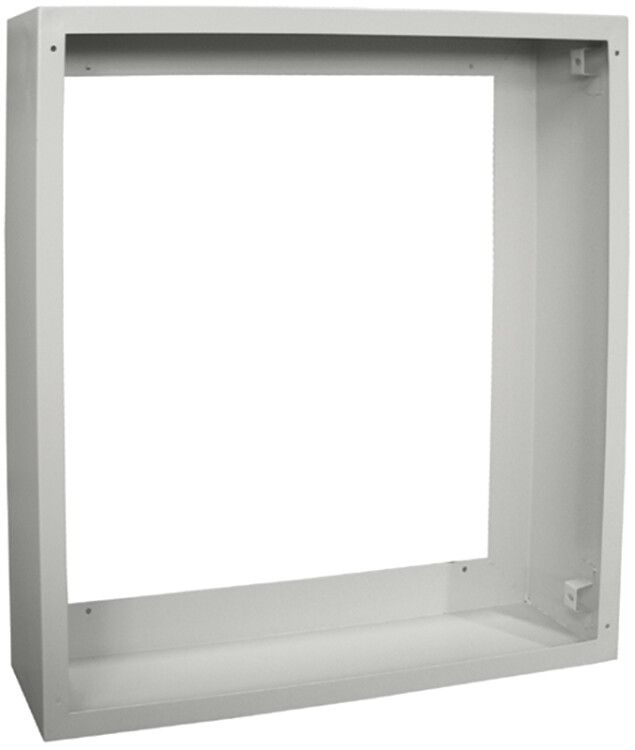

Кожух ЩЭ-1270, ЩЭ-6 навесного исполнения IP31 1269x954x157 IEK MKM42-1270-31

Кожух для навесного исполнения щита этажного ЩЭ-1270 (1269x954x157) от IEK - это металлический корпус, который преобразует встраиваемый этажный щит в навесную версию, обеспечивая надежную защиту внутреннего оборудования и упрощая установку на стене. Артикул mkm42-1270-31 соответствует габаритам щита ЩЭ-1270 и рассчитан на длительную эксплуатацию в жилых и общественных зданиях.

Назначение и область применения

Кожух для навесного исполнения щита этажного ЩЭ-1270 применяется для монтажа этажных распределительных щитов в местах, где невозможно или нецелесообразно выполнять встраивание в стену. Он позволяет перевести щит из встраиваемого в навесное исполнение, сохраняя все функциональные возможности. Подходит для установки в подъездах, коридорах, технических помещениях жилых домов, школ, больниц и офисных зданий. Защищает коммутационное оборудование от механических повреждений и внешних воздействий.

Технические характеристики

• Габариты: 1269×954×157 мм - точно соответствуют размерам щита ЩЭ-1270
• Материал корпуса: листовая сталь - прочная, долговечная основа с антикоррозийным покрытием
• Степень защиты: IP31 - предотвращает попадание твердых предметов диаметром более 2,5 мм и капель воды, падающих вертикально
• Цвет: серый - стандартизированный цвет для промышленного электрооборудования
• Наличие рейки: да - позволяет фиксировать DIN-рейки внутри корпуса для установки автоматических выключателей и других модульных устройств
• Срок службы: 25 лет - расчетный срок эксплуатации при соблюдении условий монтажа и эксплуатации
• Способ монтажа: накладной - крепится к стене снаружи, не требует штробления

Совместимость и монтаж

Кожух совместим исключительно с этажными щитами серии ЩЭ-1270. Установка выполняется путем крепления корпуса к стене с помощью анкеров или дюбелей через отверстия в боковых или нижних планках. Перед монтажом необходимо проверить соответствие габаритов щита и кожуха - отклонение даже на несколько миллиметров может затруднить закрывание дверцы. Кабели подводятся через входные отверстия внизу или сбоку; рекомендуется использовать кабельные вводы с герметизацией для сохранения степени защиты IP31.

Безопасность и стандарты

Кожух для навесного исполнения щита этажного ЩЭ-1270 соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р МЭК 60439-1 по безопасности электрощитового оборудования. Степень защиты IP31 обеспечивает безопасную работу в условиях повышенной влажности, например, в подвалах или на лестничных клетках, при условии отсутствия прямого потока воды. Корпус не проводит ток и не нагревается при нормальной нагрузке.

Преимущества

• Упрощает монтаж в уже отделанных помещениях - не требуется штрабление стен
• Обеспечивает доступ к оборудованию без демонтажа отделки
• Рейка внутри позволяет легко монтировать и менять модульные устройства
• Высокая механическая прочность стали защищает от ударов и вандализма
• Долгий срок службы снижает необходимость частой замены

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP31 недостаточна для открытых площадок, дождя или пылевых сред
• Не совместима с другими типами щитов - только с ЩЭ-1270
• Запрещено применять в помещениях с химически активной средой (например, химлаборатории, цеха с кислотами)
• Не следует использовать там, где возможны значительные вибрации - корпус не имеет специальных амортизирующих элементов

Примеры использования

• Этажный щит в многоквартирном доме, установленный на стене в подъезде вместо встраивания в стену
• Распределительный щит в учебном заведении, где стены выполнены из панелей, не позволяющих делать углубления
• Щит в административном здании, где ремонт отделки запрещён по условиям договора
• Временная установка на объектах до окончательной отделки помещений

Практические советы

• Перед монтажом проверьте, что глубина щита ЩЭ-1270 (до 157 мм) полностью помещается в кожух - не допускайте выступающих элементов
• Используйте кабельные вводы с резиновыми уплотнителями, чтобы сохранить IP31 после прокладки кабелей
• При креплении к стене используйте минимум четыре точки крепления - два сверху и два снизу - для равномерной нагрузки
• Не открывайте дверцу при наличии напряжения - даже при IP31 корпус не является взрывозащитным
• При необходимости замены щита - кожух можно оставить на месте, просто снять старый щит и установить новый
