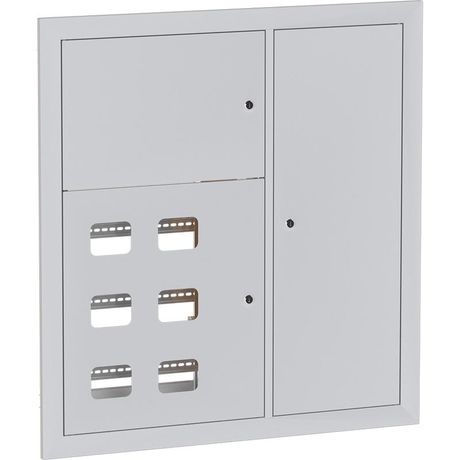

Щит этажный 6 кв. (1000х950х160) EKF PROxima | mb29-v-6

Щит этажный 6 кв. (1000х950х160) от EKF серии PROxima - это компактная металлическая конструкция для централизованного распределения электроэнергии по квартирам в многоквартирном доме. Артикул mb29-v-6 обеспечивает надежную установку в стену, включая монтаж заподлицо, и совместим со стандартными автоматическими выключателями и счетчиками.

Назначение и область применения

Щит этажный 6 кв. (1000х950х160) предназначен для приема электропитания от вводного устройства и последующего распределения энергии по шести квартирам на одном этаже. Он также обеспечивает защиту групповых линий от перегрузок и коротких замыканий. Кроме того, внутри корпуса можно разместить оборудование слабых токов - модули телефонной связи, TV-распределителей, системы домофона или сигнализации.

Технические характеристики

• Размеры: 1000×950×160 мм (высота × ширина × глубина)
• Материал: сталь с порошковым покрытием (цвет RAL 7035 - серый антрацит)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Количество дверей: три - каждая открывается отдельно, удобно для доступа к оборудованию каждой квартиры
• Тип установки: встраиваемая (заподлицо) и поверхностная - возможна как скрытая, так и открытая монтажная схема
• Гарантия: 60 месяцев (5 лет)
• Двери: застекленные - позволяют визуально контролировать положение автоматических выключателей без открытия

Совместимость и монтаж

Щит этажный 6 кв. (1000х950х160) совместим с DIN-рейками стандарта EN 60715. Устройства до 48 модулей (например, автоматы, УЗО, счетчики) легко устанавливаются внутрь. Кабели заводятся через предустановленные входные отверстия в нижней части корпуса. Монтаж заподлицо требует подготовки ниши в стене с точным соответствием габаритам щита. Для этого рекомендуется использовать уровень и проверять плоскостность перед фиксацией. Все двери имеют петли с регулировкой - после установки можно скорректировать зазоры.

Безопасность и стандарты

Конструкция выполнена из стали с антикоррозийным порошковым покрытием, что исключает риск возникновения электрического контакта с корпусом. Степень защиты IP31 соответствует требованиям ГОСТ 14254 и позволяет применять щит в помещениях с нормальной влажностью - например, в подъездных шахтах или специализированных электрощитовых комнатах. Наличие застекленных дверей снижает риск случайного прикосновения к токоведущим частям.

Преимущества

• Трехдверная система позволяет отделить каждый квартиросъемщик по уровню доступа - удобно для управляющих компаний и ЖЭКов
• Порошковое покрытие устойчиво к механическим повреждениям и химическим воздействиям
• Защита IP31 достаточна для условий жилых зданий, где нет постоянного попадания воды
• Возможность скрытой установки сохраняет эстетичность интерьера подъезда
• Гарантия 5 лет подтверждает долговечность материала и сборки

Ограничения применения

Щит этажный 6 кв. (1000х950х160) не предназначен для установки на улице, в сырых помещениях (бассейны, подвалы с высокой влажностью) или местах с риском брызг и струй воды - степень защиты IP31 недостаточна. Также он не рассчитан на размещение мощных силовых оборудования свыше 63 А на одну линию без дополнительного усиления. Не используйте для промышленных объектов или помещений с взрывоопасной средой.

Примеры использования

• Централизованное распределение электроэнергии в 9-этажном жилом доме с шестью квартирами на этаже
• Обновление старого щита в капитально отремонтированном доме с заменой проводки и установкой современных УЗО
• Интеграция слаботочных систем: домофон, видеонаблюдение, Wi-Fi-роутеры - все размещается в одном корпусе рядом с силовым оборудованием

Практические советы

• Перед монтажом заподлицо точно измерьте нишу - допуск по глубине не более +-2 мм, иначе двери будут задевать стену
• Не забудьте про вывод кабелей: используйте кабельные вводы с герметичными прокладками, особенно если щит установлен в месте с возможным сквозняком
• При использовании трехфазного ввода - распределите нагрузку равномерно между дверями, чтобы избежать перегрева одной стороны
• Для обслуживания лучше выбирать модели с отдельными ключами на каждую дверь - это повышает безопасность и контроль доступа
• Артикул mb29-v-6 от EKF PROxima - оптимальный выбор для типового жилищного строительства; аналоги часто имеют меньшую глубину и не подходят для большого числа модулей
