Щит этажный 4 кв. без слабот. отс. (1000х650х160) EKF PROxima | mb29-v-4r

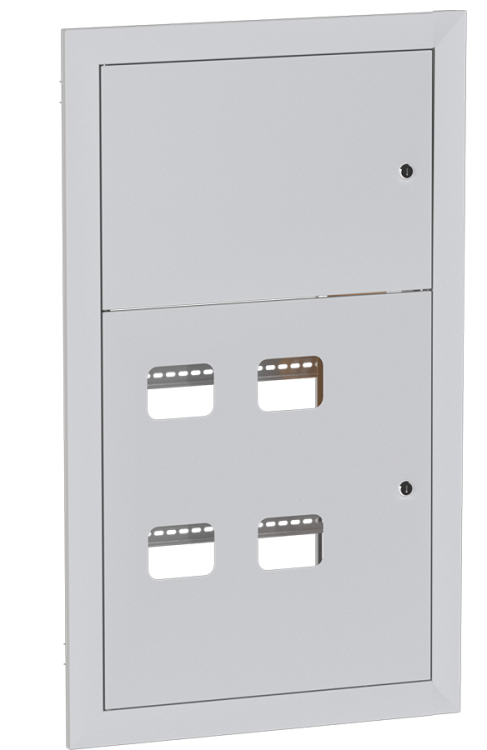

Щит этажный 4 квартиры без слаботочного отсека 1000x650x160мм от бренда EKF в серии PROxima - это стальной распределительный шкаф для централизованного учёта и распределения электроэнергии по четырём квартирам в многоквартирном доме. Корпус выполнен из стали с порошковым покрытием, имеет три двери и степень защиты IP31, что делает его подходящим для установки внутри помещений.

Назначение и область применения

Щит этажный 4 квартиры без слаботочного отсека 1000x650x160мм предназначен для:

• приёма электроснабжения от внешней сети;
• распределения энергии по отдельным квартирам;
• учёта потребления электроэнергии на уровне каждой квартиры;
• защиты групповых линий от перегрузок и коротких замыканий.

Не содержит отсека для слаботочных систем - не предназначен для размещения оборудования телефона, TV, интернета или сигнализации. Устанавливается в нишу стены в подъезде или техническом коридоре.

Технические характеристики

• Размеры: 1000×650×160 мм (высота × ширина × глубина);
• Материал корпуса: сталь с порошковым покрытием, цвет - серый;
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды;
• Количество дверей: 3 - каждая дверь открывается отдельно, позволяет обслуживать группы автоматов без доступа к соседним секциям;
• Тип установки: встраиваемая в стену;
• Дверь с застеклением - возможность визуального контроля показаний счётчиков без вскрытия;
• Гарантия: 60 месяцев (5 лет).

Совместимость и монтаж

Щит этажный 4 квартиры без слаботочного отсека 1000x650x160мм совместим со всеми типами DIN-рейки и модульными автоматами до 36 модулей на одну дверь. Для монтажа требуется подготовить нишу в стене с запасом по глубине минимум 180 мм - учитывая толщину стенки и зазоры для проводов. Крепление осуществляется через предварительно просверленные отверстия в задней стенке корпуса. Подключение входного кабеля - сверху или снизу, согласно проекту. Все двери имеют контурную уплотнительную рамку, обеспечивающую герметичность при закрытой двери.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1–2007 (IEC 60439-1) для распределительных щитов низковольтных. Конструкция исключает случайный доступ к токоведущим частям при открытых дверях благодаря механической блокировке и расположению коммутационных элементов внутрь. Защита IP31 обеспечивает безопасность при нормальных условиях эксплуатации в сухих помещениях, но не рассчитана на повышенную влажность или попадание воды.

Преимущества

• Трёхдверная конструкция - удобство обслуживания: можно работать с одной квартирой, не трогая остальные;
• Застеклённая дверь - снижение необходимости вскрытия для проверки счётчиков;
• Порошковое покрытие - устойчивость к царапинам, коррозии и механическому воздействию;
• Высокая гарантия (5 лет) - подтверждает надёжность материала и сборки;
• Стандартные габариты - легко интегрируется в типовые проекты жилых домов.

Ограничения применения

• Не допускается установка во влажных помещениях (ванная, подвал с постоянной сыростью) - IP31 недостаточно для таких условий;
• Не предназначен для размещения слаботочного оборудования - отсутствует выделенный отсек для телефонии, TV, интернета;
• Не рекомендован для наружной установки - даже при наличии застеклённой двери, защита не соответствует требованиям для улицы;
• Максимальная нагрузка определяется установленными автоматами - сам корпус не ограничивает мощность, но требует правильного проектирования сечения кабелей.

Примеры использования

• Этажный щит в 9-этажном панельном доме, где каждая дверь отвечает за одну квартиру;
• Центральный пункт распределения в новостройке с индивидуальным учётом по квартирам;
• Альтернатива старым щиткам после реконструкции электропроводки в домах 1970–1990 годов выпуска.

Практические советы

• Перед монтажом проверьте глубину ниши - 160 мм корпуса + 10–20 мм зазора для проводов = минимум 180 мм свободного места;
• При использовании счётчиков с индикацией - убедитесь, что они поместятся под стеклом двери без перекрытия;
• Для удобства обслуживания - используйте маркировочные этикетки на каждой двери с номером квартиры;
• Щит этажный 4 квартиры без слаботочного отсека 1000x650x160мм от EKF PROxima лучше сочетать с автоматами той же серии - для совпадения фиксаторов и креплений;
• Не забудьте предусмотреть выводы для заземления - клеммы должны быть подключены к основному контуру дома.
