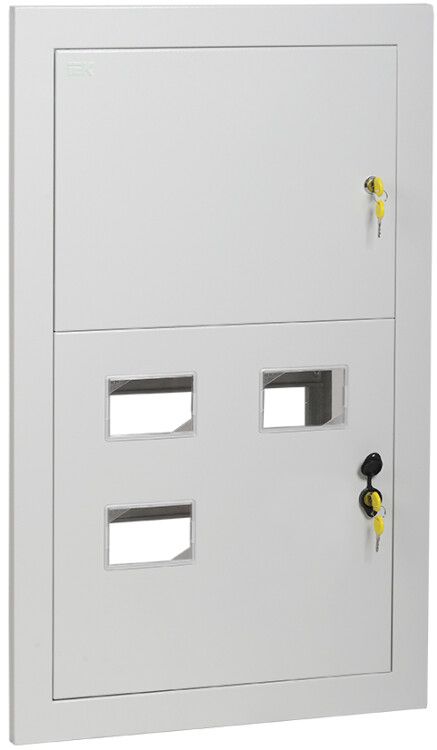

Корпус металлический ЩЭ-3-2 36 УХЛ3 IP31 (890х550х157мм) | IND-MKM12-03-30 IEK

Корпус металлический щит этажный ЩЭ-3-2 36 УХЛ3 IP31 890х550х157мм от IEK — это готовый металлический корпус для сборки этажных распределительных щитов в жилых и общественных зданиях. Он обеспечивает надежную защиту оборудования, удобство монтажа и соответствие нормативным требованиям. Артикул ind-mkm12-03-30 соответствует сертифицированному решению для многоквартирных домов.

Назначение и область применения

Корпус металлический щит этажный ЩЭ-3-2 36 УХЛ3 IP31 890х550х157мм предназначен для сборки этажных распределительных щитов в жилых, административных и общественных зданиях. Его основная задача — принимать и распределять электроэнергию между квартирами, защищать отходящие линии от перегрузок и коротких замыканий. Подходит для установки в подъездных щитовых, коридорах, технических помещениях.

Технические характеристики

• Габариты: 890×550×157 мм — компактный размер для типовой ниши в стене.
• Материал: сталь с порошковым покрытием RAL 7035 — устойчив к коррозии и механическим повреждениям.
• Степень защиты: IP31 — защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды.
• Климатическое исполнение: У3 — рассчитан на работу при температуре от −25°C до +40°C в условиях повышенной влажности.
• Количество квартир: 3 — предусмотрено место для трех счетчиков на DIN-рейке в вводно-учетном отсеке.
• Количество модулей DIN: 3 — позволяет установить три автоматических выключателя или другие устройства стандарта DIN.
• Напряжение: до 1000 В — совместим с сетями переменного тока до 1 кВ.
• Номинальный ток: 50 А — максимальный допустимый ток через ввод, не является пределом для всех отходящих линий.
• Количество дверей: 2 — два отдельных отсека: вводно-учетный и распределительный.
• Монтажная панель: есть — внутренняя рама для фиксации устройств, упрощает сборку.
• Срок службы: 25 лет — при соблюдении условий эксплуатации и отсутствии внешних повреждений.
• Нормативный документ: YKM.001.2015 ТУ — продукция изготовлена по техническим условиям производителя.

Совместимость и монтаж

Корпус металлический щит этажный ЩЭ-3-2 36 УХЛ3 IP31 890х550х157мм имеет утопленный способ монтажа — то есть устанавливается в нишу стены. Для этого требуется подготовить проем по габаритам корпуса с учетом зазора 5–10 мм на теплоизоляцию и отделку. Монтажная панель внутри позволяет легко закрепить DIN-рейки, шины N и PE, а также счетчики. Две двери обеспечивают раздельный доступ: одна — для учетных приборов, вторая — для коммутационных аппаратов. Навесное исполнение возможно только с дополнительным кожухом, который не входит в комплект.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ТУ YKM.001.2015. Степень защиты IP31 исключает попадание крупных инородных частиц и случайный контакт с токоведущими частями. Порошковое покрытие снижает риск возникновения коррозии даже в условиях высокой влажности. Корпус не предназначен для установки вне помещений или в местах с постоянным воздействием воды — для таких условий требуются более высокие классы защиты (например, IP54 или выше).

Преимущества

• Разделение на два отсека — удобно для организации учета и распределения энергии по квартирам.
• Встроенная монтажная панель — экономит время на сборке, не требует дополнительных креплений.
• Порошковое покрытие — долговечнее обычной краски, не царапается при монтаже.
• Совместим с типовыми решениями IEK — можно использовать DIN-рейки, автоматы, счетчики и шины из одной серии.
• Зарегистрирован в рекомендованном ассортименте — одобрен для массового применения в ЖКХ.

Ограничения применения

• Не предназначен для открытой установки — IP31 недостаточна для улицы, сырых подвалов или бассейнов.
• Номинальный ток 50 А относится только к вводу; отходящие линии должны иметь свои защитные устройства с меньшим током.
• Комплектация некомплектная — внутри нет счетчиков, автоматов, шин или клемм; все оборудование необходимо докупить отдельно.
• Нельзя использовать для систем с напряжением выше 1000 В — не соответствует требованиям для высоковольтных установок.
• Установка возможна только в сухих и теплых помещениях — при температуре ниже −25°C или в среде с химически активными парами срок службы сокращается.

Примеры использования

• Этажный щит в 9-этажном доме с тремя квартирами на этаже — один корпус на этаж, в нем три счетчика и три автомата на группы освещения/розеток.
• Общественное здание с офисами — вместо квартир используется для распределения питания по зонам (конференц-зал, серверная, лифт).
• Административное здание с автономными отопительными точками — корпус служит для управления питанием насосов и терморегуляторов.

Практические советы

• Перед монтажом проверьте глубину ниши — корпус имеет толщину 157 мм, учтите слой штукатурки и декоративной отделки.
• Для улучшения герметизации используйте уплотнители на дверях — хотя они не указаны в комплекте, их можно докупить отдельно.
• При сборке начинайте с крепления шин N и PE — это упрощает дальнейшую коммутацию и снижает риск ошибок.
• Не забудьте оставить свободное пространство вокруг корпуса для провода — особенно при входе кабелей сверху или снизу.
• При заказе убедитесь, что выбран именно артикул ind-mkm12-03-30 — аналоги других производителей могут отличаться по габаритам и расположению креплений.
