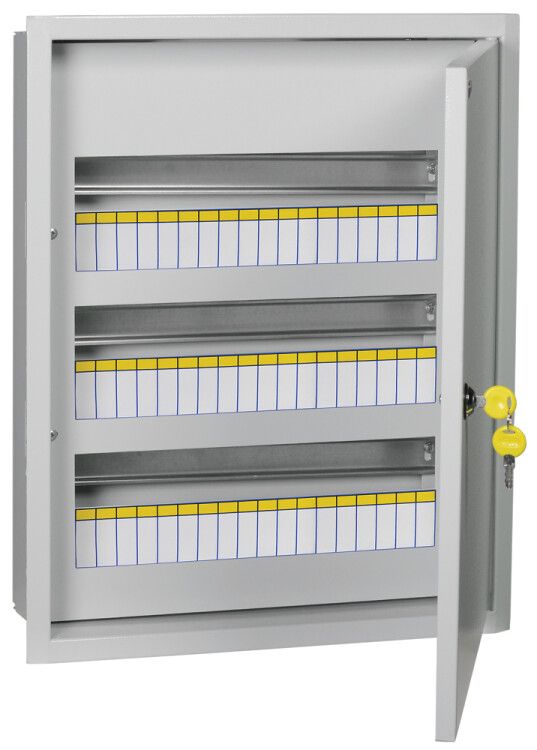

Корпус металлический ЩРв-54 (540х440х120мм) IP31 TITAN 3 IEK MKM14-V-54-30-T

Корпус металлический ЩРв-54 (540х440х120 мм) IP31 от IEK — это встраиваемый распределительный щит из стали с 54 модулями DIN, рассчитанный на работу в помещениях с нормальной влажностью. Артикул mkm14-v-54-30-t подходит для монтажа в нишах жилых и офисных зданий, где важна компактность и надёжная защита от пыли и случайного контакта.

Назначение и область применения

Корпус металлический ЩРв-54 предназначен для внутренней установки в стены и используется как основа для сборки электрораспределительных щитов. Подходит для квартир, частных домов, административных помещений и других объектов с ограниченным пространством. Обеспечивает безопасную фиксацию автоматических выключателей, УЗО, реле и другого оборудования на DIN-рейках.

Технические характеристики

• Размеры: 540×440×120 мм (высота × ширина × глубина)
• Количество модулей DIN: 54 (3 ряда по 18 модулей каждый)
• Степень защиты: IP31 — защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса и двери: сталь, толщиной 0,8–1,0 мм
• Номинальный ток: 125 А — максимальный допустимый ток через вводные кабели
• Количество вводов: два — по одному прямоугольному отверстию 140×30 мм сверху и снизу
• Глубина монтажа: 125 мм — позволяет устанавливать в стеновые ниши малой глубины
• Наличие замка: да — с возможностью запирания для предотвращения несанкционированного доступа
• DIN-рейка: есть — установлены три стандартные рейки для крепления аппаратуры
• Цвет: серый
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C и относительной влажности до 80%
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩРв-54 совместим со всеми типами устройств, устанавливаемых на DIN-рейку: автоматические выключатели, УЗО, реле напряжения, счетчики и т.д. Монтаж осуществляется исключительно внутри стены — способ установки “скрытый”. Для этого необходимо подготовить нишу размером минимум 550×450×130 мм с учётом зазора для проводов и вентиляции. Открытый монтаж невозможен — корпус не имеет крепёжных элементов для наружной фиксации. Кабели подводятся через два готовых отверстия 140×30 мм — сверху и снизу. Нет встроенных клеммных колодок — все соединения выполняются самостоятельно.

Безопасность и стандарты

Щит соответствует требованиям ТУ YKM.001.2015 и имеет класс защиты IP31, что гарантирует защиту от прямого контакта с токоведущими частями и попадания крупной пыли. Корпус выполнен из стали с антикоррозийным покрытием, обеспечивающим долговечность. Запираемая дверь снижает риск несанкционированного вмешательства. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-237/19).

Преимущества

• Оптимальная глубина 125 мм — легко встраивается даже в тонкие перегородки
• Высокая плотность модулей (54) — позволяет разместить много оборудования без увеличения габаритов
• Наличие двух вводов — упрощает организацию питания с двух сторон
• Жёсткая стальная конструкция — устойчив к механическим воздействиям
• Запираемая дверь — повышает безопасность в общественных местах
• Поддержка стандарта DIN — совместимость с широким спектром коммутационных устройств

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP31 недостаточна для улицы или сырых помещений
• Не рекомендуется для помещений с высокой влажностью (>80%) или постоянными брызгами воды
• Отсутствие встроенного крепления для наружного монтажа — нельзя крепить к стене болтами
• Некомплектный состав — требует самостоятельного приобретения DIN-реек, клемм, кабельных вводов и крепежа
• Не подходит для систем с током выше 125 А — требуется более мощный щит

Примеры использования

• Главный распределительный щит в квартире с 3–5 комнатами
• Щит освещения и розеток в офисном помещении
• Распределительный щит в коттедже с автономным энергоснабжением
• Встраивание в нишу стены в многоквартирном доме вместо открытого щита
• Аппаратный щит для управления бытовыми приборами (бойлер, кондиционер, насос)

Практические советы

• Перед монтажом проверьте точные размеры ниши — корпус должен входить свободно, с зазором 5–10 мм по бокам
• Используйте кабельные вводы с резиновыми уплотнителями для герметизации отверстий 140×30 мм
• При использовании большого числа устройств — следите за тепловыделением; обеспечьте минимальный воздушный зазор вокруг аппарата
• Для продления срока службы — регулярно проверяйте затяжку креплений и состояние контактных групп
• ЩРв-54 от IEK — один из самых популярных решений в своём классе; если нужна большая емкость — выбирайте модель ЩРв-72
