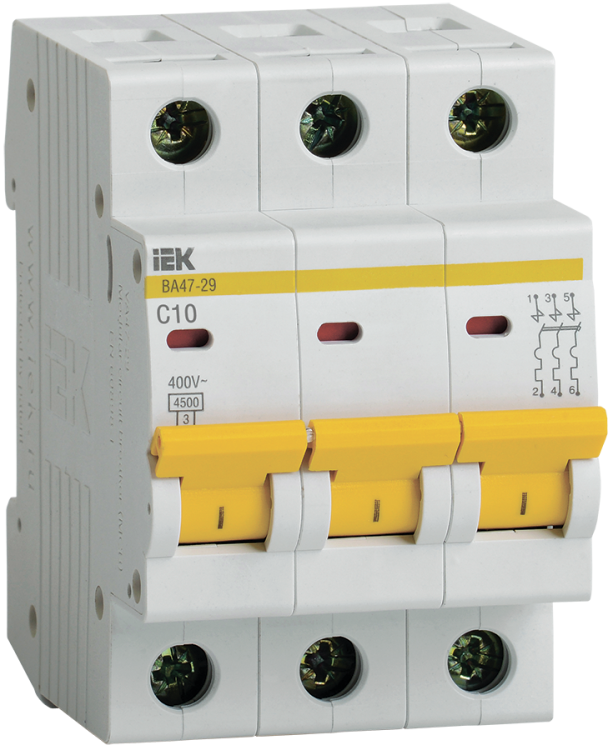

Выключатель автоматический трехполюсный ВА47-29 10А C 4,5кА KARAT | MVA20-3-010-C IEK

Автоматический выключатель ВА47-29 - трёхполюсный модульный аппарат с номинальным током 10 А и характеристикой C, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Бренд IEK (ИЭК) и артикул mva20-3-010-c обеспечивают совместимость с системами KARAT, подходящими как для промышленного, так и для бытового использования.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает распределительные и групповые цепи переменного тока с нагрузкой до 10 А. Применяется в вводно-распределительных устройствах (ВРУ), щитах управления и распределительных коробках. Подходит для объектов жилой, коммерческой и промышленной недвижимости - офисов, квартир, производственных участков, насосных станций, конвейеров и другого оборудования с умеренной индуктивной нагрузкой.

Технические характеристики

• Номинальный ток: 10 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, нагреватели)
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Частота: 50 Гц (указано неверно как “50 MHz” - исправлено на корректное значение)
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижает энергию дуги
• Количество модулей DIN: 3
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Диапазон рабочих температур: от -40 C до +50 C
• Климатическое исполнение: УХЛ4 - для эксплуатации в помещениях с умеренно холодным и влажным климатом
• Глубина монтажа: 73,6 мм
• Срок службы: 15 лет
• Нормативные документы: ГОСТ Р 50345, ТУ 2000 АГИЕ.641.235.003

Совместимость и монтаж

Автоматический выключатель ВА47-29 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются верхние и нижние зажимы, рассчитанные на жесткий провод до 25 мм2. Возможна установка шины FORK (для параллельного подключения нескольких автоматов) и шины PIN (для последовательного соединения). Индикатор положения контактов позволяет визуально определить состояние аппарата - включен/выключен. Монтаж требует свободного места глубиной не менее 73,6 мм. Не допускается установка в условиях повышенной запылённости или влажности из-за степени защиты IP20.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и сертифицирован по ТУ 2000 АГИЕ.641.235.003. Обеспечивает класс токоограничения 3 - один из самых безопасных уровней, снижающий риск повреждения проводки при коротком замыкании. Электромагнитный и тепловой расцепители работают независимо, что исключает ложные срабатывания. Конструкция предотвращает случайное прикосновение к токоведущим частям благодаря изолированному корпусу и фиксированным зажимам.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный - на внезапное КЗ
• Улучшенная дугогасительная камера - снижает риск возгорания при отключении
• Поддержка двух типов подключения: гибкий провод и шина FORK/PIN - удобно при организации распределительных шин
• Индикатор положения контакта - сразу видно, включен ли автомат
• Насечки на зажимах - уменьшают переходное сопротивление, повышают надёжность соединения
• Эргономичная рукоятка - легко включать/выключать даже в перчатках
• Широкий температурный диапазон - работает в неотапливаемых помещениях зимой

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность
• Не подходит для цепей с очень высоким пусковым током (например, мощные асинхронные двигатели без мягкого пуска) - характеристика C имеет среднюю чувствительность
• Не используется в сетях постоянного тока - только переменный ток 50 Гц
• Требуется минимум 3 модуля DIN - не подходит для компактных щитов с ограниченным местом
• Не рекомендуется для многократных операций включения/выключения - не является переключателем

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита для системы вентиляции с двигателем 2–3 кВт
• Распределительный автомат в производственном цеху для линии сварочных аппаратов
• Групповое отключение светильников в торговом зале
• Вводный автомат в маломощном ВРУ жилого дома

Практические советы

• Выбирая автомат ВА47-29, проверьте соответствие сечения кабеля - максимум 25 мм2; более толстый провод не войдёт в зажим
• При использовании шины FORK убедитесь, что она совместима с моделью - не все шины подходят к IEK
• При монтаже в щите оставьте зазор между автоматами - особенно при плотной укладке, чтобы не перегревались соседние элементы
• Для работы при температурах ниже 0C используйте только в закрытых, неотапливаемых, но сухих помещениях - UHL4 допускает такие условия
• Не заменяйте автомат на другой с характеристикой B - он будет чаще срабатывать при пуске оборудования
• Проверяйте индикатор после каждого срабатывания - если он не показывает «ON», возможно, требуется замена
