Корпус металлический ЩРн-72з-1 36 УХЛ3 (ВхШхГ) 540x600x120мм IP31 TITAN 3 | MKM14-N-72-31-Z IEK

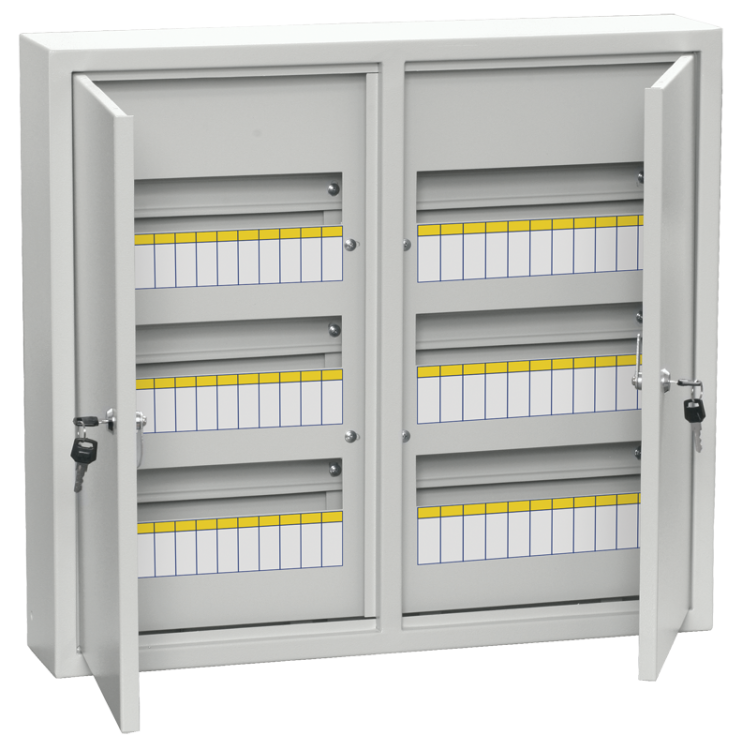

Корпус металлический ЩРн-72 (540х600х120 мм) IP31 от IEK - это готовый навесной щит для сборки распределительных устройств в бытовых и административных помещениях. Модель из серии TITAN рассчитана на 72 модуля, выполнена из стали толщиной 0,8–1,0 мм и имеет степень защиты IP31. Артикул mkm14-n-72-31-z подходит для открытой установки в условиях УХЛ3.

Назначение и область применения

Корпус металлический ЩРн-72 предназначен для монтажа внутренних компонентов электрощита: автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств. Подходит для установки в жилых домах, квартирах, гаражах, офисах и производственных помещениях с умеренным климатом. Используется там, где требуется надежная защита оборудования от внешнего воздействия, но нет необходимости в герметизации или защите от брызг воды.

Технические характеристики

• Габариты: 540×600×120 мм (Ш×В×Г)
• Количество модулей: 72 (стандарт 17,5 мм на модуль)
• Материал корпуса: сталь, окраска серого цвета
• Толщина стенок: 0,8–1,0 мм
• Степень защиты: IP31 - защита от твердых предметов >2,5 мм и вертикального каплевого конденсата
• Количество вводов: 6 отверстий диаметром 31 мм, расположены снизу корпуса
• DIN-рейка: установлены три стандартные рейки (по одной на каждый ряд)
• Крышка: закрытого типа, плотно прилегает к раме
• Замок: одноключевой, металлический, обеспечивает доступ только авторизованному персоналу
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, влажность до 80%
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩРн-72 совместим со всеми типовыми модульными устройствами, соответствующими стандарту EN 60947-2 и ГОСТ Р 50030.2. Для монтажа используются предварительно подготовленные отверстия для крепления на стену через четыре угловые точки. Открытая установка допускает фиксацию на деревянную, кирпичную или бетонную поверхность с помощью дюбелей или анкеров. Кабели заводятся через нижние 6 отверстий Ø31 мм - рекомендуется использовать кабельные вводы для герметизации. Корпус не требует специальных инструментов для сборки - все элементы крепятся стандартным способом.

Безопасность и стандарты

Произведён в соответствии с техническими условиями YKM.001.2015. Продукция прошла лабораторные испытания на механическую прочность, термостойкость и соответствие требованиям безопасности. Сертифицирована в реестре радиоэлектронной продукции (код РЭ-239/19). Наличие замка исключает случайное вмешательство в работу электрооборудования. Корпус не содержит горючих материалов и не распространяет пламя.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и оптимальной толщине стенок
• Три DIN-рейки позволяют легко размещать большое количество устройств без перегрузки одного ряда
• Нижнее расположение вводов снижает риск попадания влаги внутрь при монтаже на полу
• Запираемая дверца повышает безопасность в общественных местах
• Серый цвет корпуса маскирует следы эксплуатации и хорошо сочетается с интерьером
• Поддерживается производителем в рамках программы “Рекомендованный проектный ассортимент” - значит, модель проверена для массового использования

Ограничения применения

• Не подходит для установки во влажных средах (бани, подвалы с постоянной сыростью) - IP31 не защищает от брызг и струй воды
• Не предназначен для наружной установки - даже при УХЛ3 корпус не защищен от осадков и прямого солнечного света
• Корпус некомплектный: не входят автоматы, УЗО, клеммы, провода - всё необходимо докупать отдельно
• Отсутствуют встроенные системы вентиляции - при высокой нагрузке возможен нагрев внутри; требуется расчет тепловыделения
• Не используется в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Главный распределительный щит в частном доме с 72 модулями (автоматы, УЗО, реле напряжения, счетчики)
• Щит управления системой освещения в офисном здании
• Распределительный щит на участке гаража с несколькими цепями: зарядка авто, освещение, розетки, сварочное оборудование
• Аварийный щит в административном помещении для автономного питания сигнализаций и экстренного освещения

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под кабели (Ø31 мм) соответствуют диаметру ваших вводных труб или кабельных вводов
• При использовании нескольких кабелей в одном отверстии используйте резиновые или пластиковые вставки - они предотвращают перетирание изоляции
• Учитывайте глубину корпуса (120 мм): некоторые устройства с крупными клеммниками могут не поместиться - выбирайте компактные модели
• Для удобства обслуживания располагайте часто используемые автоматы (например, главный рубильник) в первом ряду
• При установке в холодном помещении (например, гараже зимой) убедитесь, что внутри не образуется конденсат - возможно, потребуется дополнительный обогрев или вентиляция
• Щиты серии TITAN совместимы с другими изделиями IEK - можно заказывать комплектующие из того же каталога для единообразия и гарантийного сервиса
