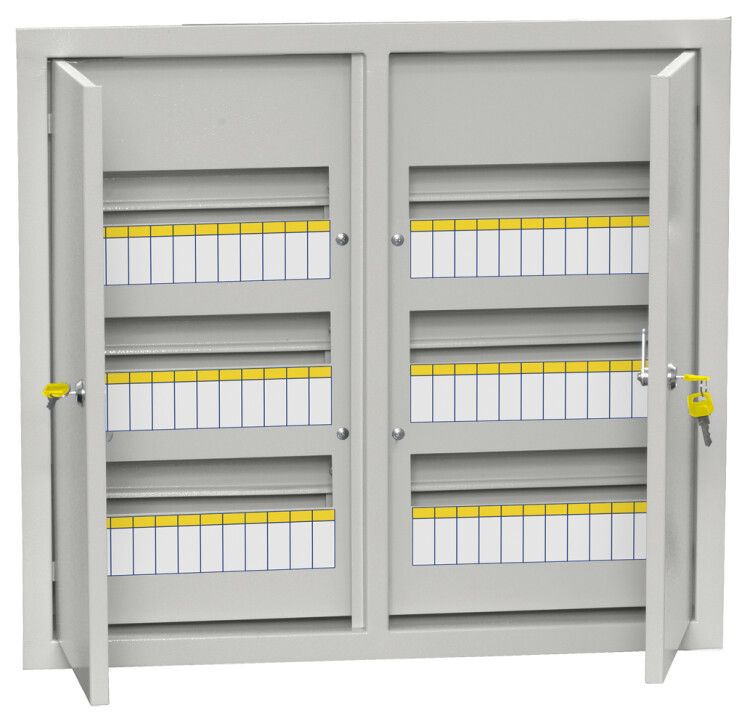

Корпус металлический ЩРв-72з-3 36 (ВхШхГ) 540х600х120мм IP31 УХЛ3 TITAN 3 | MKM14-V-72-30-T IEK

Корпус металлический ЩРв-72 (540х600х120 мм) IP31 от IEK — это встраиваемый распределительный щит из стали с глубиной 125 мм, рассчитанный на 72 модуля DIN. Подходит для монтажа в стенах жилых и офисных помещений, обеспечивает надежную защиту внутреннего оборудования. Артикул mkm14-v-72-30-t соответствует серии TITAN.

Назначение и область применения

Корпус металлический ЩРв-72 предназначен для сборки распределительных щитов в местах, где требуется скрытая установка. Применяется в квартирах, частных домах, административных зданиях и других объектах с ограниченным пространством. Подходит для организации группового учета электроэнергии, управления освещением, автоматикой и другими бытовыми и коммерческими системами.

Технические характеристики

• Формат: 540×600×120 мм — габариты корпуса, обеспечивающие компактность при достаточном объеме для монтажа
• Количество модулей DIN: 72 — позволяет разместить до 72 однополюсных автоматических выключателей или аналогичного оборудования
• Материал корпуса и двери: сталь, толщиной 0,8–1,0 мм — прочная конструкция, устойчивая к механическим воздействиям
• Степень защиты: IP31 — защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Наличие DIN-рейки: да — уже установлены две рейки для фиксации аппаратов
• Наличие замка: да — возможность запирания для предотвращения несанкционированного доступа
• Способ монтажа: скрытая установка — монтируется в стеновые ниши, внешняя поверхность выравнивается с отделкой
• Количество вводов: 2 — два прямоугольных отверстия 140×30 мм (сверху и снизу) для ввода кабелей
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, допустима повышенная влажность
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Цвет: серый — универсальная окраска, совместима с большинством интерьеров
• Номинальный ток: 125 А — максимальный ток через вводные кабели, не относится к защите внутри щита
• Нормативный документ: YKM.001.2015 ТУ — соответствие техническим условиям производителя

Совместимость и монтаж

Корпус металлический ЩРв-72 совместим со всеми типами устройств, устанавливаемых на DIN-рейку: автоматические выключатели, УЗО, реле напряжения, счетчики и т.д. Глубина 125 мм оптимальна для монтажа современных модульных аппаратов, включая двухполюсные устройства. Для скрытой установки необходимо подготовить нишу в стене с размерами не менее 550×610×130 мм — с запасом на теплоизоляцию и отделку. Отверстия для ввода кабелей (140×30 мм) можно расширить при необходимости, используя ножницы по металлу. Крепление осуществляется на анкеры или дюбеля через отверстия в задней стенке.

Безопасность и стандарты

Корпус выполнен из стали и имеет степень защиты IP31, что исключает попадание крупных инородных частиц и капель воды сверху. Наличие замка повышает безопасность при использовании в общественных местах. Соответствует требованиям ТУ YKM.001.2015, рекомендовано для проектирования согласно нормам ПУЭ. Не предназначен для установки во влажных помещениях с постоянным контактом с водой (например, ванные комнаты, подвалы с протечками).

Преимущества

• Высокая плотность монтажа: 72 модуля позволяют вместить сложные системы управления даже в малогабаритных нишах
• Жесткая конструкция: стальной корпус сохраняет форму при нагрузках и не деформируется при длительной эксплуатации
• Готовая DIN-рейка: экономит время монтажа — не требует самостоятельной установки направляющих
• Подходящая глубина: 125 мм — достаточно для комфортного обслуживания, но не слишком велика для тонких перегородок
• Серый цвет: маскирует следы коррозии и царапин, не требует покраски после монтажа

Ограничения применения

• Не подходит для открытой установки — отсутствует герметизация, IP31 недостаточно для наружного монтажа
• Не предназначен для помещений с высокой влажностью (класс IP44 и выше необходим для ванных, бань, подвалов)
• Некомплектный состав: не входят кабельные вводы, клеммы, заземляющая шина, провода — все оборудование монтируется отдельно
• Номинальный ток 125 А — это предел для вводного кабеля; внутренние автоматы должны выбираться по расчетному току нагрузки
• Не используется в условиях агрессивных сред (химически активные пары, солевые брызги, кислоты)

Примеры использования

• Главный распределительный щит в квартире — управление светом, розетками, кондиционером, теплым полом
• Щит этажный в многоквартирном доме — распределение энергии по нескольким квартирам
• Административный щит в офисе — питание серверов, освещения, кондиционирования
• Автоматика на даче — контроль насоса, освещения, сигнализации

Практические советы

• Перед монтажом проверьте глубину ниши — она должна быть больше 125 мм минимум на 10–15 мм для утепления и отделки
• Используйте термостойкие кабельные вводы (не входят в комплект) для защиты от перегрева и искр
• Обязательно выполните заземление корпуса — подведите PE-проводник к специальной клемме на задней стенке
• При планировании схемы учтите, что 72 модуля — это максимум; для больших нагрузок лучше использовать несколько щитов
• Щит IEK TITAN 3 — бюджетный вариант, но качественный для массового применения; для ответственных объектов (больницы, школы) рассмотрите модели с IP44 и сертификацией по ГОСТ
