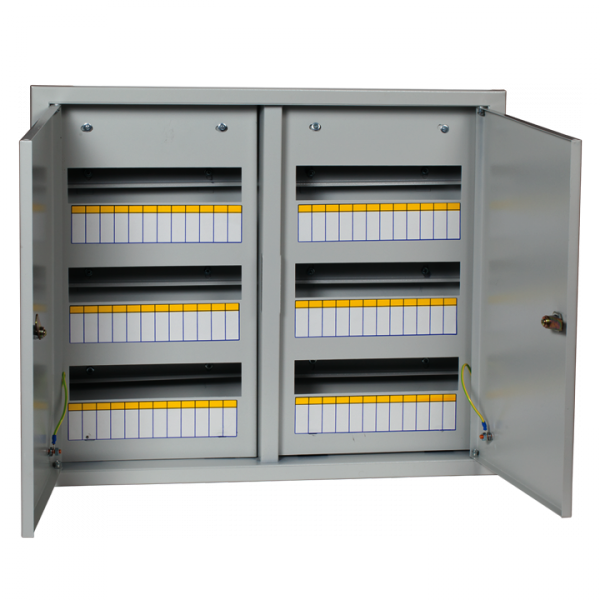

Щит распределительный встраиваемый ЩРВ-72 (ВхШхГ) 520х605х120мм IP31 PROxima двухдверный | mb11-72 EKF

Щит распределительный встраиваемый ЩРВ-72 двухдверный (520х605х120) IP31 с замком от бренда EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования в стеновых нишах. Его прочная стальная конструкция и степень защиты IP31 делают его надежным решением для внутренней установки в помещениях с умеренной влажностью.

Назначение и область применения

Щит распределительный ЩРВ-72 используется для организации распределения электроэнергии внутри зданий. Подходит для монтажа в жилых домах, офисах, административных и производственных помещениях. Благодаря двум дверям и наличию замка, обеспечивается безопасный доступ к оборудованию только авторизованным лицам. Применяется там, где требуется скрытая установка и защита от случайного прикосновения к токоведущим частям.

Технические характеристики

• Напряжение: 380 В — рассчитан на трёхфазную сеть
• Номинальный ток: 63 А — максимальный допустимый ток через ввод
• Количество модулей DIN: 72 — позволяет разместить до 72 стандартных модулей шириной 17,5 мм
• Степень защиты: IP31 — защита от твёрдых предметов диаметром более 2,5 мм и капель воды, падающих вертикально
• Материал корпуса: сталь толщиной 0,8 мм — прочная, жёсткая конструкция
• Глубина монтажа: 110 мм — требует нишу глубиной не менее этого значения
• Количество рядов: 6 — шесть горизонтальных уровней для расположения устройств
• Количество вводов: 3 — три отверстия диаметром 30 мм снизу для ввода кабелей
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C и относительной влажности до 80%
• Цвет: RAL 7035 (серый металлик)
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит распределительный ЩРВ-72 имеет встроенную DIN-рейку, совместимую со всеми стандартными модульными аппаратами (Автоматические выключатели, УЗО, реле и т.п.). Монтаж осуществляется методом скрытой установки — встраивается в стену. Для этого необходимо подготовить нишу размером минимум 520×605×120 мм. Отступы от краёв ниши должны позволять свободно открывать двери. Кабели заводятся через три круглых отверстия Ø30 мм в нижней части корпуса. Перед установкой проверьте соответствие глубины ниши 110 мм — недостаточная глубина затруднит монтаж внутренних устройств.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ 3434-001-96504521-2007. Корпус выполнен из стали по ГОСТ 1050-88, прошел фосфатирование и покрыт атмосферостойкой порошковой краской — это предотвращает коррозию даже при длительном использовании. Защита IP31 исключает контакт с токоведущими частями при случайном прикосновении пальцами или инструментами. Цилиндровый замок обеспечивает контроль доступа. Наличие фальш-панели снижает риск попадания стороннего мусора внутрь щита.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из стали
• Две двери позволяют удобно обслуживать оборудование без демонтажа всего щита
• Фосфатировка и порошковое покрытие обеспечивают долгий срок службы в условиях повышенной влажности
• Чётко заданное количество модулей (72) упрощает планирование компоновки
• Поддержка стандартизированной DIN-рейки — совместимость с любым современным модульным оборудованием

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP31 не защищает от прямого попадания воды или пыли
• Не рекомендуется использовать в местах с постоянным воздействием химически активных веществ или агрессивных паров
• Глубина монтажа 110 мм требует точного соблюдения размеров ниши — меньшая глубина сделает невозможным установку длинных устройств
• Комплектация некомплектная — внутреннее оборудование (автоматы, УЗО, рейки) не входят в состав, необходимо приобретать отдельно

Примеры использования

• Главный распределительный щит в квартире или многоэтажном доме
• Распределительный щит на этаже офисного здания
• Электрооборудование цеха с контролируемым доступом
• Аварийные системы освещения и сигнализации в административных зданиях

Практические советы

• Перед монтажом убедитесь, что ниша полностью очищена от строительного мусора — особенно важно для скрытой установки
• При прокладке кабелей используйте гофру или трубки — это повысит долговечность изоляции и упростит будущий ремонт
• Учитывайте, что 72 модуля — это максимум; реальное число устройств зависит от их ширины (например, УЗО занимает 2–3 модуля)
• Для удобства обслуживания размещайте часто используемые устройства (например, автоматы света) в верхнем ряду
• Щит EKF PROxima ЩРВ-72 хорошо сочетается с продукцией других производителей, если они соответствуют стандарту DIN EN 60947
