Корпус ЩРв-72 (2х36) TITAN 5 630х625х130 IP31 метал. сер. IEK TI5-50-V-2X036-31-7035

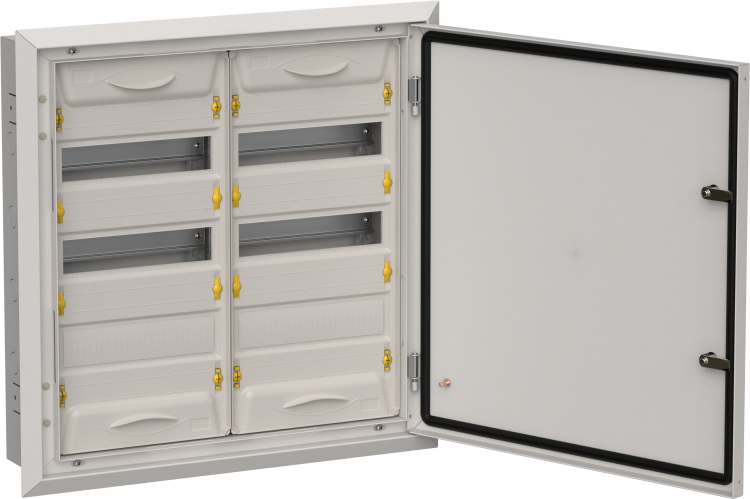

Корпус металлический ЩРв-72 (2х36) 630х625х130 мм IP31 серый (одна дверь) от бренда IEK (ИЭК), артикул ti5-50-v-2x036-31-7035, предназначен для компактной сборки распределительного щита с модульной аппаратурой в помещениях с умеренной влажностью. Этот корпус из стали обеспечивает прочную основу для монтажа автоматических выключателей, УЗО и других устройств в системах напряжением до 400 В.

Назначение и область применения

Корпус ЩРв-72 используется для создания распределительных щитов в жилых, офисных и промышленных зданиях. Он подходит для ввода электроэнергии, её дальнейшего распределения по групповым цепям и защиты от перегрузок и коротких замыканий. Применяется там, где требуется надёжная фиксация модульной аппаратуры на DIN-рейках внутри закрытого металлического корпуса.

Технические характеристики

• Общая модульная ширина: 72 модуля (распределена как 2×36)
• Габариты: 630×625×130 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием, цвет - серый
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Количество рядов: три - позволяет равномерно распределить нагрузку по высоте
• DIN-рейка: предусмотрена, стандартная, для установки модульных устройств
• Тип крышки: закрытого типа, одна дверца с замком
• Способ монтажа: скрытая установка - встраивается в стену
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715 (ширина модуля 17,5 мм). Для монтажа необходимо подготовить нишу в стене с точными габаритами - внутренние размеры корпуса требуют минимального зазора 5–10 мм по периметру. Крепление осуществляется через предварительно просверленные отверстия в задней стенке. Подключение проводов выполняется после установки корпуса в стену; входные и выходные кабели выводятся через кабельные вводы, которые должны быть установлены дополнительно.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 61439-1 для распределительных устройств низкого напряжения. Степень защиты IP31 гарантирует безопасность при случайном контакте с токоведущими частями и защищает от попадания крупных частиц и вертикально падающей влаги. Корпус не предназначен для установки вне помещений или во влажных средах (например, в банях, подвалах без вентиляции).

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Удобная компоновка: два ряда по 36 модулей позволяют легко организовать разделение цепей
• Стандартная DIN-рейка снижает время монтажа и упрощает замену оборудования
• Скрытое исполнение даёт эстетичный вид при отделке интерьера
• Произведён в серии TITAN - продукция IEK с проверенным качеством сборки

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в сырых помещениях - степень защиты IP31 недостаточна для таких сред
• Подходит только для скрытой установки; не предназначен для открытого монтажа на поверхности стены
• Не имеет встроенных кабельных вводов - их необходимо приобрести отдельно
• Максимальная нагрузка определяется выбранными автоматическими выключателями - корпус сам по себе не ограничивает ток

Примеры использования

• Главный распределительный щит в квартире или офисе с 72 модулями (ввод + группы освещения, розеток, кондиционеров)
• Щит управления на этаже многоквартирного дома
• Распределительный пункт в административном здании для группового учёта энергии
• Аппаратура: автоматы ABB, Schneider Electric, IEK, УЗО, реле контроля напряжения, счетчики

Практические советы

• Перед монтажом проверьте глубину ниши - корпус имеет толщину 130 мм, минимум 140 мм рекомендовано для удобства работы
• Используйте термостойкие кабельные вводы (например, IP54) для герметизации вводов кабелей
• При планировании размещения устройств помните: каждый модуль = 17,5 мм, поэтому 72 модуля займут ~1260 мм по ширине - убедитесь, что ваша ниша достаточно широка
• Для долговечности не забудьте про заземление корпуса - он обязательно должен быть подключен к PE-шине
• ЩРв-72 от IEK (ИЭК) - один из самых популярных решений в России; артикул ti5-50-v-2x036-31-7035 часто заказывают в комплекте с DIN-рейками и заземляющими шинами
