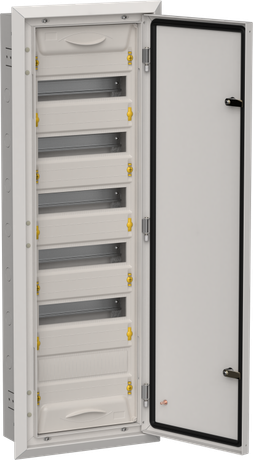

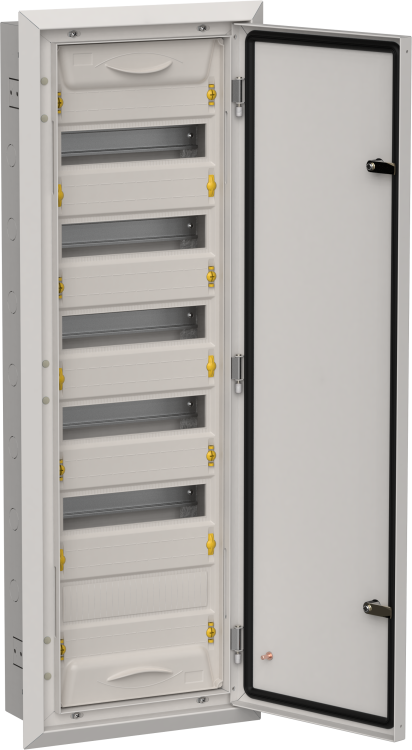

Корпус металлический ЩРв-72 (1х72) 1005х365х130 IP31 сер TITAN 5 | TI5-50-V-072-31-7035 IEK

Корпус металлический ЩРв-72 (1х72) 1005х365х130мм IP31 серый от бренда IEK (ИЭК) - это надёжная основа для сборки распределительного щита с модульной аппаратурой. Артикул ti5-50-v-072-31-7035 соответствует серии TITAN и предназначен для скрытой установки в помещениях с умеренной влажностью.

Назначение и область применения

Корпус ЩРв-72 используется для монтажа распределительных электрощитов в системах ввода и распределения электроэнергии на напряжение до 400 В. Подходит для защиты цепей от перегрузок и коротких замыканий с помощью автоматических выключателей, УЗО и других модульных устройств. Применяется в жилых домах, офисах, административных зданиях и промышленных объектах там, где требуется компактное и защищённое решение для внутренней проводки.

Технические характеристики

• Количество модулей DIN: 72 (стандарт 17,5 мм на модуль)
• Габариты: 1005×365×130 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием, цвет - серый
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Количество рядов: 6 (по высоте)
• DIN-рейка: встроена, рассчитана на установку всех типов модульных устройств
• Тип крышки: закрытого типа, плотно прилегает к раме
• Способ монтажа: скрытая установка в стену
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩРв-72 совместим со всеми стандартными модульными устройствами, установленными на DIN-рейке шириной 35 мм. Для монтажа необходимо подготовить нишу в стене с габаритами не менее 1010×370×135 мм - с запасом 5 мм по каждому измерению для удобства установки и фиксации. Крышка крепится на петлях и открывается на 90°, что обеспечивает доступ ко всем элементам внутри. Монтировать можно только после завершения отделочных работ - корпус не предназначен для открытой установки.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-1. Степень защиты IP31 гарантирует безопасную работу в условиях сухих помещений, исключая попадание крупных посторонних предметов и конденсата. Напряжение эксплуатации - до 400 В переменного тока, частота 50–60 Гц. Корпус не предназначен для установки во взрывоопасных средах или на улице.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Удобная компоновка: 6 рядов позволяют равномерно распределить нагрузку по высоте
• Фиксированная DIN-рейка снижает риск смещения оборудования при вибрациях
• Порошковое покрытие предотвращает коррозию и легко моется
• Закрытый тип крышки минимизирует случайное прикосновение к токоведущим частям

Ограничения применения

• Не допускается использование в помещениях с повышенной влажностью (ванная комната, подвалы без вентиляции)
• IP31 не защищает от брызг, струй воды или пыли - нельзя применять на улице, в цехах с пылевыделением
• Скрытая установка требует предварительной подготовки стены; невозможно переустановить без демонтажа
• Не подходит для щитов с большим количеством кабелей большого сечения - глубина 130 мм ограничивает свободное пространство для прокладки

Примеры использования

• Главный распределительный щит в квартире с 72 модулями (автоматы, УЗО, счетчики)
• Щит освещения и розеток в офисном здании
• Распределительный щит на этаже многоквартирного дома
• Локальный щит управления для группы бытовых приборов

Практические советы

• Перед монтажом проверьте, чтобы все модульные устройства поместились в 72 модуля - учтите, что некоторые УЗО занимают 2–3 модуля
• При прокладке кабелей используйте кабельные вводы с герметизацией - даже при IP31 важно изолировать места входа
• Не забудьте про заземление: корпус имеет точку заземления, её обязательно нужно подключить к PE-шине
• Для обслуживания выбирайте модели с возможностью снятия крышки без инструментов - в ЩРв-72 она крепится на петлях, но может потребовать открутить болты
• Артикул ti5-50-v-072-31-7035 - это часть серии TITAN от IEK, значит, он совместим с другими изделиями этой серии по дизайну и качеству исполнения
