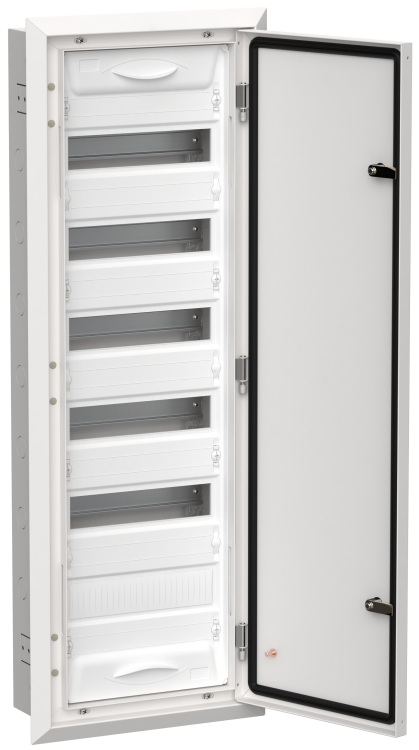

Корпус ЩРв-72 (1х72) TITAN 5 1005х365х130 IP31 метал. бел. IEK TI5-50-V-072-31

Корпус металлический ЩРв-72 (1х72) 1005х365х130мм IP31 белый от бренда IEK (ИЭК) - это надёжная основа для сборки распределительного щита с 72 модулями DIN, подходящий для скрытой установки в помещениях с умеренной влажностью. Артикул ti5-50-v-072-31 относится к серии TITAN 5 и предназначен для долгосрочного использования в системах электроснабжения до 400 В.

Назначение и область применения

Корпус ЩРв-72 используется для монтажа распределительных щитов, где требуется размещение автоматических выключателей, УЗО, реле и другой модульной аппаратуры. Подходит для ввода и распределения электроэнергии в жилых, офисных и промышленных зданиях. Напряжение работы - до 230/400 В. Защищает оборудование от внешних воздействий, обеспечивая безопасную работу сети от перегрузок и коротких замыканий.

Технические характеристики

• Количество модулей DIN: 72 (6 рядов по 12 модулей каждый)
• Габариты: 1005×365×130 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием белого цвета
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Наличие DIN-рейки: да, предварительно установленная, рассчитана на 72 модуля
• Способ монтажа: скрытая установка в стену (коробка предназначена для встраивания в нишу)
• Тип крышки: закрытого типа, плотно прилегает, фиксируется на петлях
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60715. Для монтажа необходимо подготовить нишу в стене с габаритами не менее 1010×370×135 мм - это обеспечит свободный доступ к задней части и возможность герметизации. Крышка открывается на петлях, что позволяет работать с оборудованием без демонтажа всего щита. Монтаж выполняется с помощью анкеров или дюбелей через отверстия в боковых стенках корпуса. Не рекомендуется использовать для наружной установки из-за низкой степени защиты IP31.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов низкого напряжения. Конструкция исключает случайный контакт с токоведущими частями при закрытой крышке. Порошковое покрытие защищает металл от коррозии внутри помещений. Сертифицирован для использования в условиях, не требующих высокой влагозащиты.

Преимущества

• Высокая прочность стального корпуса - выдерживает механические нагрузки и деформацию при длительной эксплуатации
• Удобная компоновка: 6 рядов позволяют равномерно распределить нагрузку по модулям и легко обслуживать схему
• Белый цвет снижает нагрев поверхности и хорошо сочетается с интерьером
• Предустановленная DIN-рейка экономит время монтажа
• Долгий срок службы - 15 лет - делает решение экономически выгодным

Ограничения применения

• Не подходит для установки вне помещений - степень защиты IP31 не защищает от дождя, пыли и агрессивной среды
• Не допускается использование в местах с постоянным попаданием воды, паром или химическими веществами
• Подходит только для скрытой установки; не является самонесущим или накладным решением
• Ограниченная глубина (130 мм) не позволяет разместить крупногабаритные устройства, такие как мощные преобразователи или большие контакторы

Примеры использования

• Распределительный щит в квартире - ввод и распределение по комнатам
• Щит освещения в офисном здании
• Аварийный щит управления насосами в подвале
• Распределительный пункт на этаже многоквартирного дома

Практические советы

• Перед монтажом проверьте соответствие глубины ниши - корпус имеет толщину 130 мм, учтите запас на теплоизоляцию и отделочные материалы
• При прокладке проводов используйте кабель-каналы или гофру, чтобы избежать повреждения изоляции при закрывании крышки
• Не перегружайте один ряд более чем 18–20 модулями - это затруднит обслуживание и вызовет перегрев
• Для удобства обслуживания оставьте минимум 10 см свободного пространства перед щитом
• При заказе нескольких экземпляров - обращайте внимание на серию TITAN 5: все элементы этой серии совместимы между собой по креплениям и габаритам
