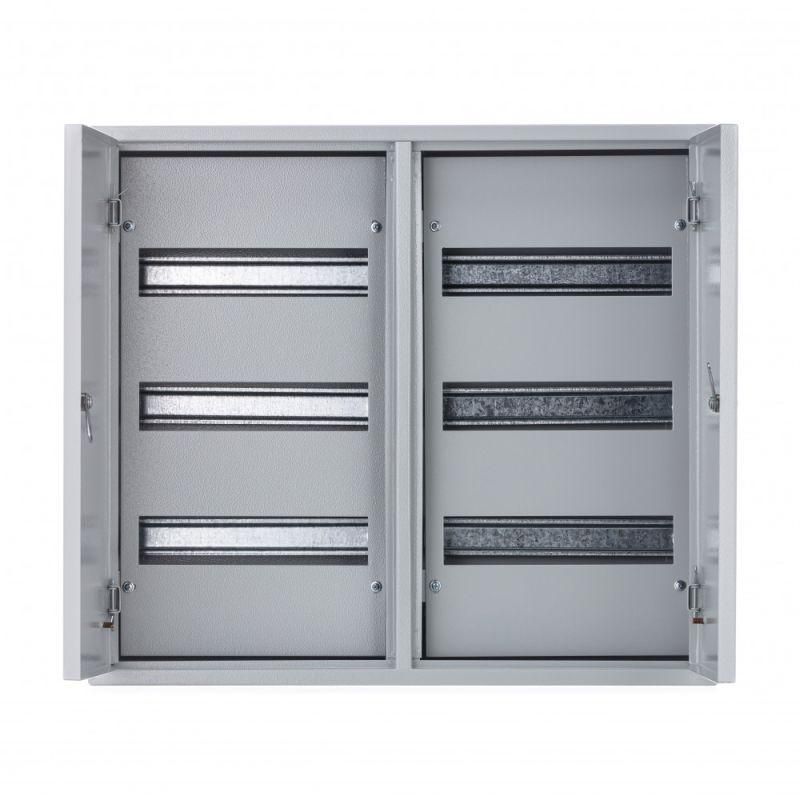

Корпус металлический навесной двудверный 520х585х120 72 модуля IP31 ЩРН-72 - 30212DEK APC

Корпус навесной металлический двудверный 520х585х120 72 модуля IP31 ЩРН-72 от DEKraft - это надёжный щит распределительный для монтажа коммутационного оборудования в помещениях с умеренной влажностью. Подходит для установки в жилых, офисных и промышленных объектах, где требуется защита от случайного прикосновения и пыли. Артикул 30212dek соответствует серии ЩРН, известной прочностью и продуманной конструкцией.

Назначение и область применения

Щит ЩРН-72 предназначен для компоновки автоматических выключателей, УЗО, реле, контакторов и другой модульной аппаратуры. Его используют в системах распределения электроэнергии внутри помещений: в этажных щитах многоквартирных домов, на производстве, в административных зданиях. Материал корпуса - сталь - обеспечивает механическую прочность, а степень защиты IP31 предотвращает попадание крупных частиц пыли и капель воды, падающих вертикально. Не подходит для улицы, сырых помещений или мест с постоянным брызгами.

Технические характеристики

• Формат корпуса: 520×585×120 мм (В×Ш×Г)
• Количество модулей: 72 (по 18 мм каждый)
• Количество рядов: 6 (по 12 модулей в каждом)
• Материал: сталь с порошковой покраской (цвет RAL 7035)
• Степень защиты: IP31 - защита от предметов >2,5 мм и вертикальных капель воды
• Тип крышки: закрытого типа, с двумя дверями
• DIN-рейки: установлены внутренние рейки для крепления модулей
• Клеммы: встроены шины N и PE, болты заземления на двери и корпусе
• Ввод кабелей: сверху и/или снизу через гильзы (не входят в комплект)
• Запирание: двери оснащены замком с ключом
• Гарантия: 36 месяцев

Совместимость и монтаж

Щит ЩРН-72 совместим со всеми стандартными модульными устройствами шириной 18 мм. Для монтажа используется навесной способ: крепление выполняется на стену с помощью анкеров или дюбелей. Перед установкой проверьте, что стена выдерживает вес щита - с заполнением он достигает более 15 кг. Отступите минимум 10 см сбоку и сверху для удобства обслуживания. Кабели заводятся через подготовленные отверстия - они не герметизированы, поэтому требуют самостоятельной изоляции (например, с помощью сальниковых вводов).

Безопасность и стандарты

Конструкция ЩРН-72 соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Наличие заземляющих болтов на корпусе и двери обеспечивает надёжную связь с контуром заземления. Фальшпанель перекрывает доступ к токоведущим частям при открытых дверях - это снижает риск поражения током при обслуживании. Замок на двери защищает от несанкционированного доступа.

Преимущества

• Увеличенная вместимость: 72 модуля позволяют разместить сложную систему защиты и управления
• Двухдверная конструкция: упрощает доступ к обоим рядам без демонтажа всего щита
• Интегрированные шины N и PE: исключают необходимость дополнительного монтажа
• Жесткая стальная конструкция: устойчив к деформациям при длительной нагрузке
• Чёткая разметка рядов: позволяет легко планировать расположение аппаратуры

Ограничения применения

Щит ЩРН-72 нельзя использовать вне помещений - IP31 не защищает от дождя, снега или высокой влажности. Также не рекомендовано применение в средах с агрессивными парогазовыми выбросами (кислоты, щёлочи, масла). Температурный режим ограничен: от -25C до +40C. Не предназначается для установки рядом с источниками тепла выше 50C. Внутреннее пространство не рассчитано на большие силовые кабели сечением более 35 мм2 - возможны трудности с изгибом и фиксацией.

Примеры использования

• Этажный распределительный щит в многоэтажном жилом доме
• Главный вводный щит небольшого цеха с 10–15 потребителями
• Щит управления насосной станцией в подвале
• Распределительный пункт в офисном здании для групп освещения и розеток

Практические советы

• Перед сборкой проверьте соответствие посадочных размеров: глубина 120 мм - минимальна для некоторых крупных УЗО, лучше использовать устройства с компактным корпусом
• Не забудьте про термические зазоры между модулями - особенно при плотной укладке
• Для ввода кабеля используйте сальники или пластиковые втулки - так сохранится класс защиты
• При монтаже на деревянную стену обязательно проложите металлическую планку для равномерного распределения нагрузки
• Обязательно подпишите все автоматы и группы - это экономит время при аварийных ситуациях
