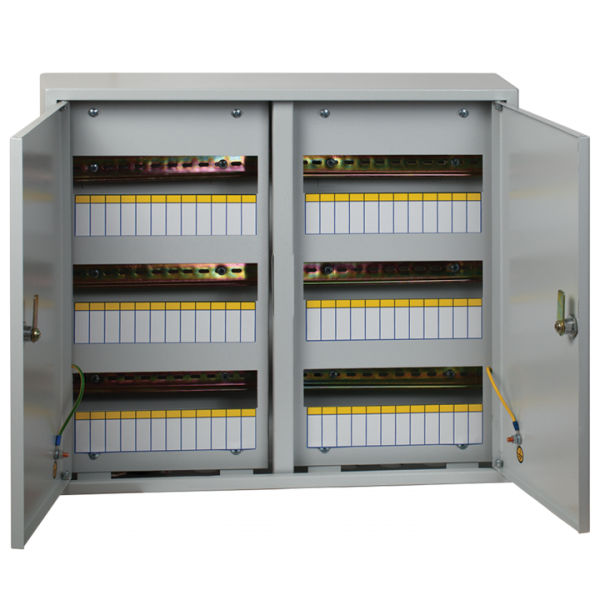

Щит распределительный навесной ЩРН-72 двухдверный (ВхШхГ) 480х565х120мм IP31 PROxima | mb21-72 EKF

Щит распределительный навесной ЩРН-72 двухдверный (480х565х120) IP31 от бренда EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования в условиях открытой установки. Корпус из стали с двумя дверями и степенью защиты IP31 обеспечивает безопасную эксплуатацию в помещениях с умеренной влажностью.

Назначение и область применения

Щит распределительный навесной ЩРН-72 двухдверный (480х565х120) IP31 используется для распределения электроэнергии внутри зданий. Подходит для монтажа в жилых домах, офисах, производственных цехах и на объектах инфраструктуры. Обеспечивает защиту внутреннего оборудования от случайного прикосновения и механических повреждений. Применяется там, где требуется надёжное, но недорогое решение для группового учёта и коммутации нагрузок.

Технические характеристики

• Напряжение: 380 В — рассчитан на трёхфазную сеть переменного тока
• Номинальный ток: 63 А — максимальный допустимый ток через вводные устройства
• Количество модулей DIN: 72 — позволяет установить до 72 стандартных модулей шириной 17,5 мм
• Степень защиты: IP31 — защита от предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь по ГОСТ 1050-88 — прочная, жёсткая основа с антикоррозийным покрытием
• Количество дверей: две — обеспечивают удобный доступ к оборудованию с обоих сторон
• Количество рядов: шесть — равномерное распределение модулей по высоте
• Наличие DIN-рейки: да — установлены три металлические рейки для крепления модулей
• Количество вводов: три — каждая сторона имеет по одному отверстию Ø30 мм снизу, всего три входа для кабеля
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C и относительной влажности до 80%
• Цвет: серый — матовая порошковая окраска, устойчивая к выцветанию
• Гарантийный срок: 60 месяцев — длительная гарантия на целостность корпуса и качество сборки

Совместимость и монтаж

Щит распределительный навесной ЩРН-72 двухдверный (480х565х120) IP31 совместим со всеми типами модульного оборудования, соответствующего стандарту DIN EN 60715. Монтаж осуществляется на стену с помощью кронштейнов, предусмотренных конструкцией. Открытая установка исключает необходимость углубления в стену. Для подключения кабелей используются три круглых отверстия Ø30 мм снизу каждой стороны корпуса — рекомендуется использовать кабельные вводы для сохранения степени защиты IP31. Наличие съёмной фальш-панели позволяет легко маскировать неиспользованные участки DIN-рейки.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ 3434-001-96504521-2007. Защита от прикосновения к токоведущим частям обеспечена двойными дверями с запирающимся цилиндровым замком. Фосфатирование и порошковое покрытие предотвращают коррозию даже при повышенной влажности. Каждый щит проходит контроль качества перед выпуском. Сертифицирован для использования в помещениях с нормальной средой, не подверженных постоянному воздействию влаги, химикатов или агрессивных газов.

Преимущества

• Высокая жёсткость корпуса благодаря сварной конструкции — не деформируется при нагрузках
• Две двери позволяют обслуживать оборудование с двух сторон — удобно для сложных схем
• Фосфатировка и порошковая покраска — долговечная защита от ржавчины
• 72 модуля — достаточная вместимость для большинства бытовых и промышленных задач
• Замок с цилиндром — возможность установки нескольких ключей или пломб
• Серия PROxima — проверенная линейка EKF с единым качеством сборки

Ограничения применения

• Не предназначен для установки на улице — степень защиты IP31 не защищает от дождя и прямого попадания воды
• Не подходит для помещений с высокой запылённостью, влажностью выше 80% или агрессивной средой
• Отсутствие глубины установки — требует свободного пространства спереди для открывания дверей
• Некомплектный состав — необходимо дополнительно приобрести DIN-рейки, клеммы, кабельные вводы, заземление
• Нет встроенных устройств — все автоматы, УЗО, счетчики и другие элементы монтируются самостоятельно

Примеры использования

• Распределительный щит этажа в многоквартирном доме — управление светом, розетками, кондиционерами
• Главный ввод в маломагазине или кафе — коммутирование мощностей до 15 кВт
• Щит управления на производстве — распределение питания между станками, насосами, системами вентиляции
• Аварийный щит в административном здании — резервное питание и автономные контуры

Практические советы

• Перед монтажом проверьте, чтобы отверстия Ø30 мм совпадали с местом прокладки кабеля — используйте кабельные вводы с уплотнением
• Учитывайте посадочные размеры: ширина 480 мм, высота 565 мм, глубина 120 мм — место установки должно позволять полностью открыть обе двери
• При использовании всех 72 модулей распределяйте нагрузки равномерно по трём DIN-рейкам — избегайте перегрузки одной рейки
• Обязательно выполните заземление корпуса через отдельный проводник — это требование ПУЭ
• Щит распределительный навесной ЩРН-72 двухдверный (480х565х120) IP31 от EKF PROxima лучше сочетать с аналогичными изделиями серии — так проще стандартизировать обслуживание
