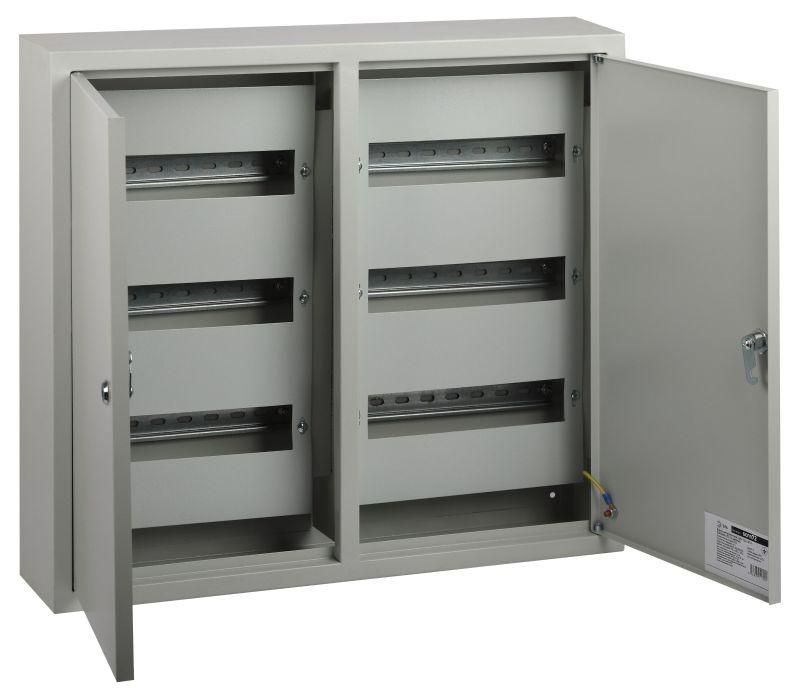

Корпус металлический навесной ЩРН-72 2-х дверный (540х600х120) IP31 УХЛЗ серый | Б0062915 ЭРА

Корпус металлический навесной ЩРН-72 2-х дверный (540х600х120) IP31 УХЛ3, УХЛЗ серый от бренда ЭРА предназначен для безопасной установки автоматических выключателей, УЗО, контакторов и другого модульного оборудования в условиях повышенной влажности и запыленности. Этот электрощит рассчитан на открытую установку и подходит как для жилых, так и для промышленных объектов.

Назначение и область применения

ЩРН-72 - это навесной металлический корпус для сборки распределительных щитов. Он используется там, где требуется надежная защита внутреннего оборудования от внешних воздействий и случайного прикосновения. Подходит для монтажа в помещениях с нормальной влажностью: квартиры, офисы, подъезды, производственные цеха, насосные станции. Корпус не предназначен для улицы или помещений с постоянным попаданием воды.

Технические характеристики

• Габариты: 540×600×120 мм (Ш×В×Г)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал: сталь с порошковым покрытием, цвет - серый
• Количество дверей: две, с возможностью быстрой перестановки
• Количество рядов: три - позволяют размещать до 72 модулей стандартного размера (17,5 мм каждый)
• DIN-рейка: установлены три рейки, готовы к монтажу модульных устройств
• Замок: один ключевой замок с системой единой секретности - открывает обе двери одновременно
• Условия эксплуатации: УХЛ3, УХЛЗ - работает при температуре от −40C до +40C, в зонах с умеренным и холодным климатом
• Способ монтажа: открытая установка на стену с помощью кронштейнов

Совместимость и монтаж

ЩРН-72 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Для монтажа используйте саморезы M4–M6 через отверстия в задней стенке. Кронштейны уже предусмотрены внутри корпуса - достаточно закрепить его на стене и вставить рейки. Двери легко снимаются и переустанавливаются на противоположную сторону - это удобно при ограниченном пространстве для открывания. Убедитесь, что посадочные места под крепления соответствуют толщине стены (до 80 мм).

Безопасность и стандарты

Конструкция корпуса исключает доступ к токоведущим частям при закрытых дверях. Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Полиуретановый уплотнитель на дверях повышает герметичность и снижает риск попадания пыли и влаги. Защита IP31 достаточна для внутренних помещений, но не гарантирует защиту от прямого струйного водяного воздействия.

Преимущества

• Высокая прочность стального корпуса - устойчив к механическим повреждениям
• Двухдверная конструкция позволяет равномерно распределить нагрузку на оборудование и упростить обслуживание
• Уплотнители обеспечивают долговечность даже в условиях колебаний влажности
• Защита от коррозии - срок службы до 12 лет без потери целостности покрытия
• Ключевой замок с единой секретностью - минимизирует количество ключей на объекте

Ограничения применения

ЩРН-72 нельзя использовать вне помещений - степень защиты IP31 не защищает от дождя, снега или прямого брызгания. Также не рекомендован для мест с постоянной влажностью выше 90% или температурой ниже −40C. Нельзя монтировать в зонах с химически активной средой (например, в химцехах или на АЗС). Максимальная нагрузка на DIN-рейки - 10 кг на каждую; превышение может вызвать деформацию.

Примеры использования

• Распределительный щит в подъезде многоквартирного дома - для групповых автоматов и УЗО
• Щит управления на производственной линии - для питания станков и датчиков
• Аппаратный щит в котельной - для контроля насосов и термореле
• Вводный щит в частном доме - для учета электроэнергии и защиты от перегрузок

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (120 мм) была достаточной для всех ваших устройств - особенно если используются крупные автоматы или преобразователи частоты
• Используйте изолированные клеммы и гильзы для проводов - металл корпуса требует соблюдения изоляционных норм
• Не забудьте про заземление: клемма заземления есть на корпусе - обязательно подведите PE-провод
• При необходимости можно дополнительно оснастить корпус вентиляцией или нагревательным элементом - корпус имеет свободные отверстия для этого
• ЩРН-72 от ЭРА совместим с другими изделиями серии ЩРН - при расширении системы можно добавить аналогичные модели
