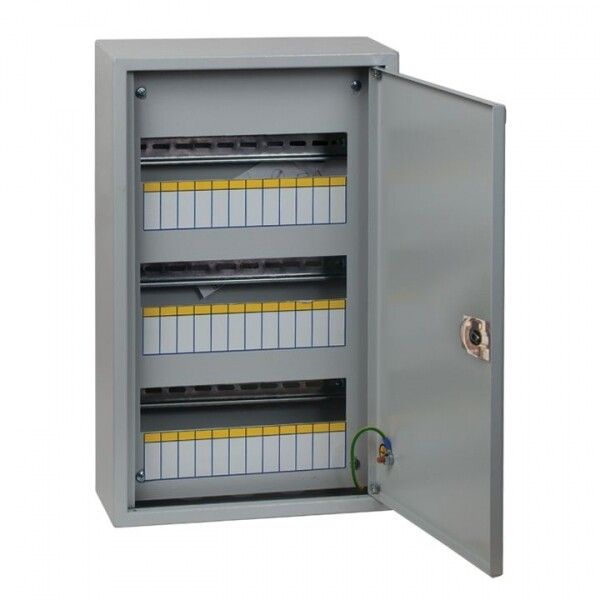

Щит распределительный навесной ЩРН-36 (ВхШхГ) 480х300х120мм IP31 PROxima пласт. замок | mb21-36n EKF

Щит распределительный навесной ЩРН-36 (480х300х120 мм) IP31 с замком от бренда EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования в условиях открытой установки. Артикул mb21-36n подходит для бытовых и промышленных объектов с умеренным климатом.

Назначение и область применения

Щит распределительный ЩРН-36 используется для распределения электроэнергии внутри помещений с контролируемой средой. Подходит для монтажа на стену в квартирах, офисах, производственных цехах, подъездах и других местах, где требуется надёжная защита коммуникаций от случайного прикосновения. Применяется в системах освещения, силовой сети, управления оборудованием.

Технические характеристики

• Габариты: 480×300×120 мм - компактный размер для ограниченного пространства
• Количество модулей DIN: 36 - позволяет разместить до 36 стандартных устройств шириной 17,5 мм
• Напряжение: 380 В - рассчитан на трёхфазную сеть
• Номинальный ток: 63 А - максимальный допустимый ток через ввод
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Материал корпуса: сталь по ГОСТ 1050-88 - прочная, сварная конструкция
• Материал двери: металлический - усиливает механическую устойчивость
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Количество вводов: 3 - три отверстия диаметром 30 мм снизу корпуса для ввода кабелей
• Цвет: серый - универсальный, не требует дополнительной окраски
• Гарантия: 60 месяцев - длительный срок службы подтверждает качество сборки

Совместимость и монтаж

Щит распределительный ЩРН-36 имеет встроенную DIN-рейку, совместимую со всеми стандартными модульными аппаратами: автоматами, УЗО, реле, счетчиками. Монтаж осуществляется на стену методом открытой установки - крепление выполняется через отверстия в задней стенке корпуса. Для точного расположения рекомендуется использовать уровень. Кабели заводятся через три нижних отверстия Ø30 мм - можно использовать кабельные вводы для лучшей герметизации. Дверца открывается на петлях, доступ к внутренним элементам удобен даже при установленном оборудовании.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ 3434-001-96504521-2007. Защита IP31 предотвращает попадание крупных инородных частиц и вертикально падающих капель воды - этого достаточно для сухих и пыльных помещений, но недостаточно для влажных зон или улицы. Корпус проходит фосфатирование и покрывается атмосферостойкой порошковой краской - повышает устойчивость к коррозии. Наличие замка с цилиндровым механизмом исключает несанкционированное вскрытие.

Преимущества

• Высокая жёсткость конструкции благодаря сварному корпусу - снижает риск деформации при нагрузках
• Фосфатировка и порошковое покрытие - долговечная антикоррозийная защита
• Съёмная фальш-панель - позволяет легко маскировать неиспользованные места под модули
• Чётко проработанные вводы - три отверстия Ø30 мм позволяют организовать ввод нескольких кабелей без дополнительных переходников
• Поддержка стандарта DIN - совместимость с любым современным модульным оборудованием

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 не защищает от дождя, снега и прямого попадания влаги
• Не подходит для агрессивных сред - химически активные пары, солевые туманы, повышенная влажность (>80%) могут повредить металл
• Комплектация некомплектная - внутри только корпус, рейка и дверь; оборудование (Автоматы, УЗО, шины) необходимо докупать отдельно
• Ограниченная глубина (120 мм) - не подходит для габаритных устройств типа больших УЗО с дифференциальным током 300 мА и выше

Примеры использования

• Распределительный щит в подъезде многоквартирного дома - управление светом, розетками, лифтом
• Главный ввод в маломагазине или мастерской - распределение 380 В между станками и освещением
• Щит на производстве - групповое питание конвейеров, насосов, пневматики
• Обслуживание системы автономного отопления - контроль насосов, терморегуляторов, клапанов

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабели - если используются кабельные вводы, выбирайте модели с резьбой M20x1,5
• Учитывайте глубину 120 мм: некоторые устройства (например, УЗО с функцией перегрузки) могут не поместиться - лучше заранее проверить габариты в каталоге производителя
• Для увеличения безопасности используйте пломбы после завершения монтажа - особенно в общественных местах
• При установке в холодных помещениях (близко к минусовым температурам) убедитесь, что все провода и соединения выполнены медью - алюминий становится хрупким
• Щит распределительный ЩРН-36 от EKF PROxima хорошо сочетается с продукцией EKF - одинаковые цвета, формы и крепления упрощают сервис и замену
