Щит распределительный навесной ЩРН-36 IP31 36 модулей DEKraft 30204DEK

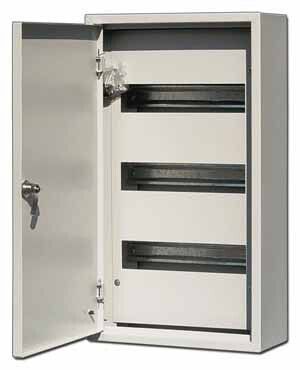

Корпус навесной ЩРН-36 от DEKraft - это металлический распределительный щит на 36 модулей с замком и степенью защиты IP31, предназначенный для внутренней установки в помещениях с умеренным климатом. Подходит для сборки автоматических выключателей, УЗО и других модульных устройств в системах электроснабжения напряжением до 220 В и током до 125 А.

Назначение и область применения

ЩРН-36 используется для компактного размещения коммутационной аппаратуры в распределительных сетях жилых, административных и производственных помещений. Применяется там, где требуется надежная защита оборудования от внешних воздействий и ограниченный доступ посторонних лиц - например, в этажных щитовых, котельных, офисах и цехах с контролируемой средой.

Технические характеристики

• Количество модулей: 36 (по 18 мм каждый)
• Габариты: 520×300×120 мм
• Материал корпуса: сталь, толщиной 0,9–1,2 мм
• Цвет: серый (RAL 7035)
• Степень защиты: IP31 - защита от твердых предметов более 2,5 мм и вертикальных капель воды
• Номинальный ток: 125 А
• Напряжение: 220 В
• Количество рядов: 3
• Количество вводов: 6 (3 отверстия сверху, 3 снизу, диаметром 36 мм каждое)
• DIN-рейка: встроенная, для установки модульных устройств
• Замок: есть, с ключом
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40 C до +40 C и повышенной влажности
• Элементы крепления: шины N и PE, болты заземления на дверце и корпусе
• Фальшпанель: съемная, перекрывает токопроводящие части

Совместимость и монтаж

ЩРН-36 рассчитан на открытую установку на стену с помощью кронштейнов или анкеров. Для монтажа используйте отверстия на задней стенке корпуса - они предусмотрены для крепления на поверхности из бетона, кирпича или металла. Все вводы кабелей расположены сверху и снизу - можно подвести провода с любой стороны. Диаметр отверстий 36 мм позволяет использовать гофру или трубу соответствующего размера. Перед установкой проверьте соответствие посадочного места и наличие свободного пространства вокруг щита для обеспечения теплоотдачи и обслуживания.

Безопасность и стандарты

ЩРН-36 соответствует требованиям ГОСТ 14254-96 (защита от внешнего воздействия) и ГОСТ 15150-69 (климатические условия). Конструкция исключает случайный доступ к токоведущим частям благодаря съемной фальшпанели и запирающейся дверце. Заземление выполнено через два болта - один на корпусе, второй на дверце - что обеспечивает надежную связь с контуром заземления даже при закрытой двери.

Преимущества

• Высокая механическая прочность за счет стального корпуса
• Удобство обслуживания: фальшпанель легко снимается без демонтажа всей системы
• Четкая организация: три ряда позволяют равномерно распределить нагрузку и модули
• Защита от несанкционированного доступа: замок с ключом
• Готовые точки для заземления и крепления шин - снижают время сборки

Ограничения применения

ЩРН-36 не предназначен для установки на улице или во влажных помещениях с постоянным контактом с водой - IP31 не обеспечивает защиту от брызг или струй. Также не рекомендуется использовать в местах с высокими уровнями пыли, масла или агрессивных паров. Максимальный ток 125 А ограничивает применение в мощных трехфазных системах - для них нужны щиты с большей номинальной способностью. Некомплектность означает, что внутри нет модульных устройств - все оборудование необходимо приобрести отдельно.

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Щит управления насосной станцией в подвале
• Распределительный пункт на производстве для питания станков и освещения
• Автономный щит для группы бытовых потребителей в офисе

Практические советы

• Перед монтажом проверьте, чтобы отверстия для ввода совпадали с направлением подходящих кабелей - лучше заранее продумать трассировку
• Используйте термоусадочные трубки или муфты при проходе кабеля через отверстия 36 мм - это предотвращает повреждение изоляции
• Не забудьте подключить заземляющий проводник к обоим болтам - на корпусе и на дверце - для безопасной работы
• При использовании в холодных помещениях учтите, что UHL4 допускает работу при минусовых температурах, но не гарантирует работоспособность при намокании внутренних элементов
• ЩРН-36 от DEKraft хорошо сочетается с модульными устройствами других брендов - главное, соблюдать стандартную ширину 18 мм на модуль
