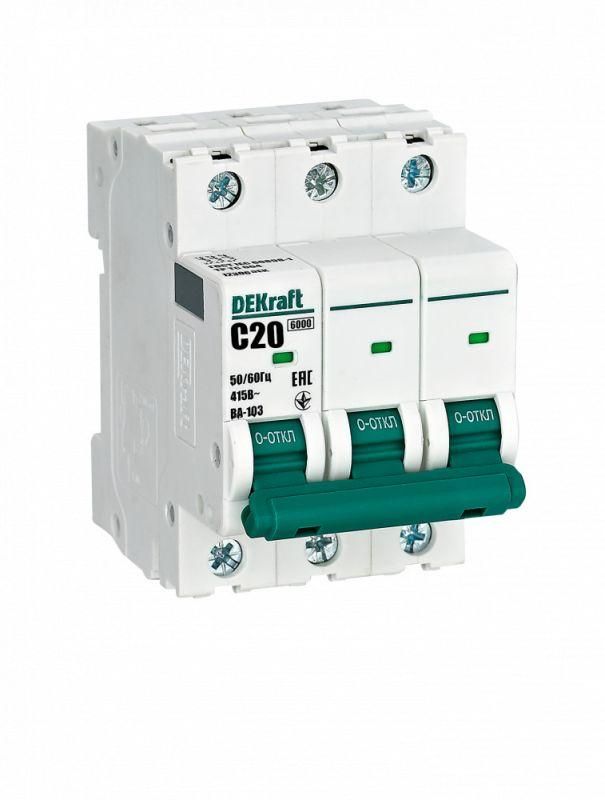

Автоматический выключатель ВА-103 3P 20А C 6кА новый - 12306DEK APC

Автоматический выключатель модульный трехполюсный 20А характеристика C 6кА ВА-103 от DEKraft предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство подходит для монтажа в распределительных щитах жилых, коммерческих и промышленных объектах, особенно там, где требуется надежная вводная защита. Артикул 12306dek соответствует серийной модели ВА-103, обеспечивающей стабильную работу в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель ВА-103 используется для защиты трёхфазных сетей переменного тока с частотой 50–60 Гц. Его номинальный ток 20 А и отключающая способность 6 кА позволяют применять устройство в качестве вводного автомата в щитах зданий, на входе в оборудование или для защиты групповых линий. Подходит для систем с умеренной индуктивной нагрузкой - например, двигатели, насосы, компрессоры, конвейеры. Не рекомендуется для цепей с высокими пусковыми токами, превышающими 100–140 А.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 3
• Номинальное напряжение: 415 В
• Номинальное напряжение изоляции: 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - срабатывает при токах 5–10 кратном от номинала, оптимальна для двигателей и освещения
• Род тока: переменный (AC)
• Частота: 50–60 Гц
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Модульная ширина: 3 М (54 мм)
• Глубина монтажа: 78,5 мм
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной запылённостью
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Автоматический выключатель ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Ширина 3 модуля обеспечивает плотное размещение в щите. Устройство полностью совместимо с корпусами и оболочками DEKraft и Systeme Electric - можно использовать те же крепления, крышки и переходники. На боковой стороне есть место для установки дополнительных аксессуаров: блокировок, расцепителей, сигнализаций. Для правильного монтажа проверьте глубину щита - минимум 80 мм с учётом проводов и клемм.

Безопасность и стандарты

Изделие соответствует требованиям IEC/EN 60947-2 для автоматических выключателей. Напряжение изоляции 500 В гарантирует безопасность при работе в сетях до 415 В. Класс защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от внешних воздействий - не применяйте в сырых, пыльных или открытых местах. Конструкция с 5 монолитными заклёпками снижает риск деформации корпуса при механическом воздействии.

Преимущества

• Увеличенная прочность корпуса благодаря 5 монолитным заклёпкам вместо обычных винтов
• Индикатор состояния контактов через окошко - видно даже при закрытой рукоятке
• Боковые каналы охлаждения - снижают нагрев при длительной нагрузке и высокой температуре окружающей среды
• Поддержка установки аксессуаров слева - удобно для комплексной автоматизации
• 100%-я совместимость с популярными щитами DEKraft и Systeme Electric - не требует адаптеров

Ограничения применения

• Не предназначена для постоянной работы при температурах выше +40 C без принудительного охлаждения
• IP20 - нельзя использовать во влажных помещениях, на улице или в цехах с сильной запылённостью
• Характеристика C не подходит для цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели >15 кВт)
• Только для переменного тока - не работает в DC-сетях
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Вводной автомат в щите многоквартирного дома на три фазы
• Защита группы электродвигателей на производстве (конвейер, насос, вентилятор)
• Щит питания оборудования в офисе с трёхфазной нагрузкой (серверы, HVAC)
• Распределительный щит торгового центра с осветительными и силовыми линиями

Практические советы

• Выбирая автомат ВА-103, убедитесь, что суммарная мощность подключаемых устройств не превышает 13,8 кВт при 415 В (20 А × √3 × 415 В ≈ 14,4 кВт)
• При монтаже оставляйте свободное пространство вокруг аппарата - хотя он имеет охлаждающие каналы, перегрев возможен при плотной упаковке
• Индикатор состояния контактов помогает диагностировать сработавший автомат без вскрытия щита - используйте эту функцию при обслуживании
• Для защиты от утечек тока обязательно сочетайте этот автомат с УЗО или дифавтоматом
• Проверяйте соответствие глубины щита (минимум 80 мм) перед покупкой - некоторые бюджетные корпуса слишком мелкие
