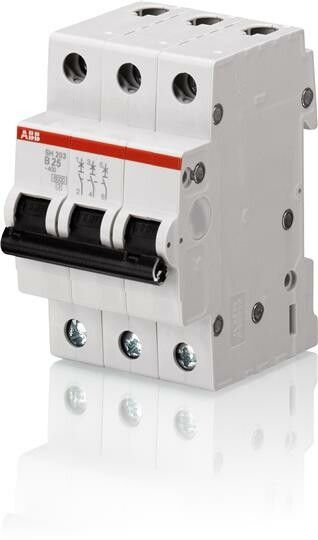

Выключатель автоматический трехполюсный SH203 20А C 6кА (SH203 20) | 2CDS213001R0204 ABB 20

Автоматический выключатель ABB SH203 C 20 - трёхполюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель ABB SH203 C 20 предназначен для защиты электрических сетей переменного тока от перегрузок и коротких замыканий. Он обеспечивает безопасную работу оборудования в условиях частых пусков нагрузки, таких как двигатели, насосы, компрессоры и осветительные системы. Применяется в распределительных щитах зданий, производственных линиях, системах вентиляции и других объектах с умеренной интенсивностью потребления энергии.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, светильники с ЭПРА)
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальное напряжение изоляции: 440 В - предельное напряжение, которое не повредит изоляцию устройства
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Класс токоограничения: 3 - быстрое отключение снижает тепловую энергию при КЗ, защищая кабели и оборудование
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Поперечное сечение провода: 0,75–25 мм2 - позволяет подключать медные провода от тонких до мощных
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочая температура: -25...+55 C - работает в холодных и жарких помещениях, но не на улице
• Модульная ширина: 3 М - занимает три стандартных модуля на DIN-рейке (54 мм)
• Глубина монтажа: 69 мм - требует достаточного места внутри щита
• Категория перенапряжения: III - рассчитан на использование в распределительных цепях вторичного уровня
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временного конденсата

Совместимость и монтаж

Автоматический выключатель ABB SH203 C 20 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы, доступные после снятия лицевой крышки. Рекомендуется использовать провода сечением 1,5–4 мм2 для типовых цепей управления; для силовых линий - до 25 мм2. Обеспечьте свободный доступ к контактам при монтаже - устройство не имеет бокового вывода. Совместим со всеми элементами серии SH200: дифференциальными автоматами, контакторами и блокировками ABB.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60898-1 и IEC 60947-2. Сертифицировано для использования в электроустановках до 1000 В переменного тока. Класс токоограничения 3 и импульсное выдерживаемое напряжение 4 кВ обеспечивают надёжную защиту при скачках напряжения. Конструкция исключает самопроизвольное отключение при вибрации и механическом воздействии.

Преимущества

• Надёжное срабатывание при перегрузках благодаря точной термомагнитной характеристике C
• Высокая отключающая способность (6 кА) - подходит для промышленных сетей с высокими токами КЗ
• Широкий диапазон сечений проводов - универсальность при подключении
• Совместимость с другими изделиями серии SH200 - удобство сборки щитов
• Простая визуальная индикация положения (включено/отключено)

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для цепей с очень высоким пусковым током (например, большие асинхронные двигатели >15 кВт) - лучше выбрать характеристику D
• Не подходит для постоянной работы при температуре ниже -25 C или выше +55 C
• Не используется в цепях постоянного тока - только переменный ток AC
• Требует минимум 69 мм глубины в щите - не подходит для компактных корпусов

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Щитовая защита группы осветительных приборов в офисном помещении
• Распределительный щит на производстве с конвейерами и пневматическими приводами
• Подключение вводного автомата в распределительном щите многоквартирного дома

Практические советы

• Выбирая ABB SH203 C 20, проверьте соответствие сечения кабеля - слишком толстый провод (более 25 мм2) не войдёт в зажим
• При монтаже в плотном щите соблюдайте минимальный интервал 10 мм между соседними автоматами для лучшего теплоотвода
• Не используйте этот автомат вместо УЗО - он не реагирует на токи утечки
• Для сложных систем рекомендуется сочетать с УЗО и дифавтоматами ABB серии SH200
• При замене старого автомата сверьте номинальный ток и характеристику - замена C на B или D меняет поведение при пуске
